申请日2018.04.20
公开(公告)日2019.03.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种多重污水处理设备，包括外壳，所述外壳一端设有水流量调节槽，且外壳内从靠近水流量调节槽的一端起依次设有初沉淀池、第一污水处理池、第二污水处理池、沉淀池以及消毒池，所述外壳靠近消毒池的一端设有排水口，所述水流量调节槽内设有处理装置，且水流量调节槽靠近外壳的一端设有机械栅格，所述机械栅格靠近外壳的一侧设有进水口，所述处理装置包括支撑座，所述支撑座两端均设有行走轮，所述支撑座下端两侧均设有第一固定杆，所述第一固定杆上设有侧壁刮板，所述第一固定杆之间设有第二固定杆。与传统的污水处理设备相比，本实用新型使用简单、处理效果更好。
权利要求书

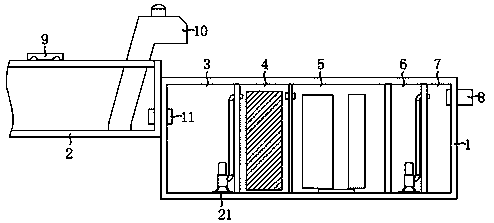

1.一种多重污水处理设备，包括外壳(1)，其特征在于：所述外壳(1)一端设有水流量调节槽(2)，且外壳(1)内从靠近水流量调节槽(2)的一端起依次设有初沉淀池(3)、第一污水处理池(4)、第二污水处理池(5)、沉淀池(6)以及消毒池(7)，所述外壳(1)靠近消毒池(7)的一端设有排水口(8)，所述水流量调节槽(2)内设有处理装置(9)，且水流量调节槽(2)靠近外壳(1)的一端设有机械栅格(10)，所述机械栅格(10)靠近外壳(1)的一侧设有进水口(11)，所述处理装置(9)包括支撑座(12)，所述支撑座(12)两端均设有行走轮(13)，所述支撑座(12)下端两侧均设有第一固定杆(14)，所述第一固定杆(14)上设有侧壁刮板(15)，所述第一固定杆(14)之间设有第二固定杆(16)，所述第二固定杆(16)下端设有底部刮板(17)，所述支撑座(12)一侧设有减速电机(18)，所述减速电机(18)的输出轴与支撑座(12)下端的搅拌轴(19)固定连接，所述搅拌轴(19)上设有柔性搅拌叶片(20)。
2.根据权利要求1所述的一种多重污水处理设备，其特征在于：所述水流量调节槽(2)的高度高于外壳(1)。
3.根据权利要求1所述的一种多重污水处理设备，其特征在于：所述第一污水处理池(4)为水解酸化池。
4.根据权利要求1所述的一种多重污水处理设备，其特征在于：所述第二污水处理池(5)为接触氧化池，且第二污水处理池(5)下端设有曝气机。
5.根据权利要求1所述的一种多重污水处理设备，其特征在于：所述初沉淀池(3)和沉淀池(6)内均设有排污泵(21)。
6.根据权利要求1所述的一种多重污水处理设备，其特征在于：所述水流量调节槽(2)上端设有与行走轮(13)相匹配的轨道。
说明书
一种多重污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种多重污水处理设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。根据处理对象的不同，污水处理设备可分为工业污水处理设备和生活污水处理设备。现在市面上大多数小区用生活污水处理设备都是地埋式一体化处理设备。由于不同季节和不同时间端的生活污水排放量不同，为了能合理的使用污水处理设备，大多数小区用一体化污水处理设备都会配备一个水流量调节槽。但是很多水流量调节槽都没有安装清洁设备，随着使用时间的积累，水流量调节槽中会残留大量的污物，给污水处理工作带来不便。
为此，我们推出一种调节槽可以自动清理的多重污水处理设备来解决上述问题。
发明内容
本实用新型的目的在于提供一种多重污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多重污水处理设备，包括外壳，所述外壳一端设有水流量调节槽，且外壳内从靠近水流量调节槽的一端起依次设有初沉淀池、第一污水处理池、第二污水处理池、沉淀池以及消毒池，所述外壳靠近消毒池的一端设有排水口，所述水流量调节槽内设有处理装置，且水流量调节槽靠近外壳的一端设有机械栅格，所述机械栅格靠近外壳的一侧设有进水口，所述处理装置包括支撑座，所述支撑座两端均设有行走轮，所述支撑座下端两侧均设有第一固定杆，所述第一固定杆上设有侧壁刮板，所述第一固定杆之间设有第二固定杆，所述第二固定杆下端设有底部刮板，所述支撑座一侧设有减速电机，所述减速电机的输出轴与支撑座下端的搅拌轴固定连接，所述搅拌轴上设有柔性搅拌叶片。
优选的，所述水流量调节槽的高度高于外壳。
优选的，所述第一污水处理池为水解酸化池。
优选的，所述第二污水处理池为接触氧化池，且第二污水处理池下端设有曝气机。
优选的，所述初沉淀池和沉淀池内均设有排污泵。
优选的，所述水流量调节槽上端设有与行走轮相匹配的轨道。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置带有处理装置的水流量调节槽，通过处理装置可自动对水流量调节槽进行清理，从而保证污水处理设备正常运行。与传统的污水处理设备相比，本实用新型使用简单、处理效果更好。
