申请日2018.04.20
公开(公告)日2019.01.18
IPC分类号B01D33/067; B01D33/80
摘要
本实用新型公开了一种具备环保效益的污水格栅式处理装置，包括第一轴承、污水过滤桶、电机和第二轴承，所述第一轴承底端安装有转轴，所述第一轴承通过转轴转动安装有支撑柱，所述第一轴承内部表面焊接安装有污水过滤桶，所述污水过滤桶背离第一轴承一端外侧表面焊接安装有第二轴承，所述第二轴承外表顶部通过电机架焊接安装有电机，所述电机输出端转动安装有主动轮，所述第二轴承背离第一轴承一侧位于污水过滤桶表面设有从动轮，所述主动轮与从动轮通过皮带传动连接，所述第二轴承底部焊接有转轴，所述第二轴承通过转轴转动安装有第一套杆，所述第一套杆的底端安装有第二套杆。本实用新型具备可对较高处的污水排泄管排泄的污水进行处理的优点。
权利要求书

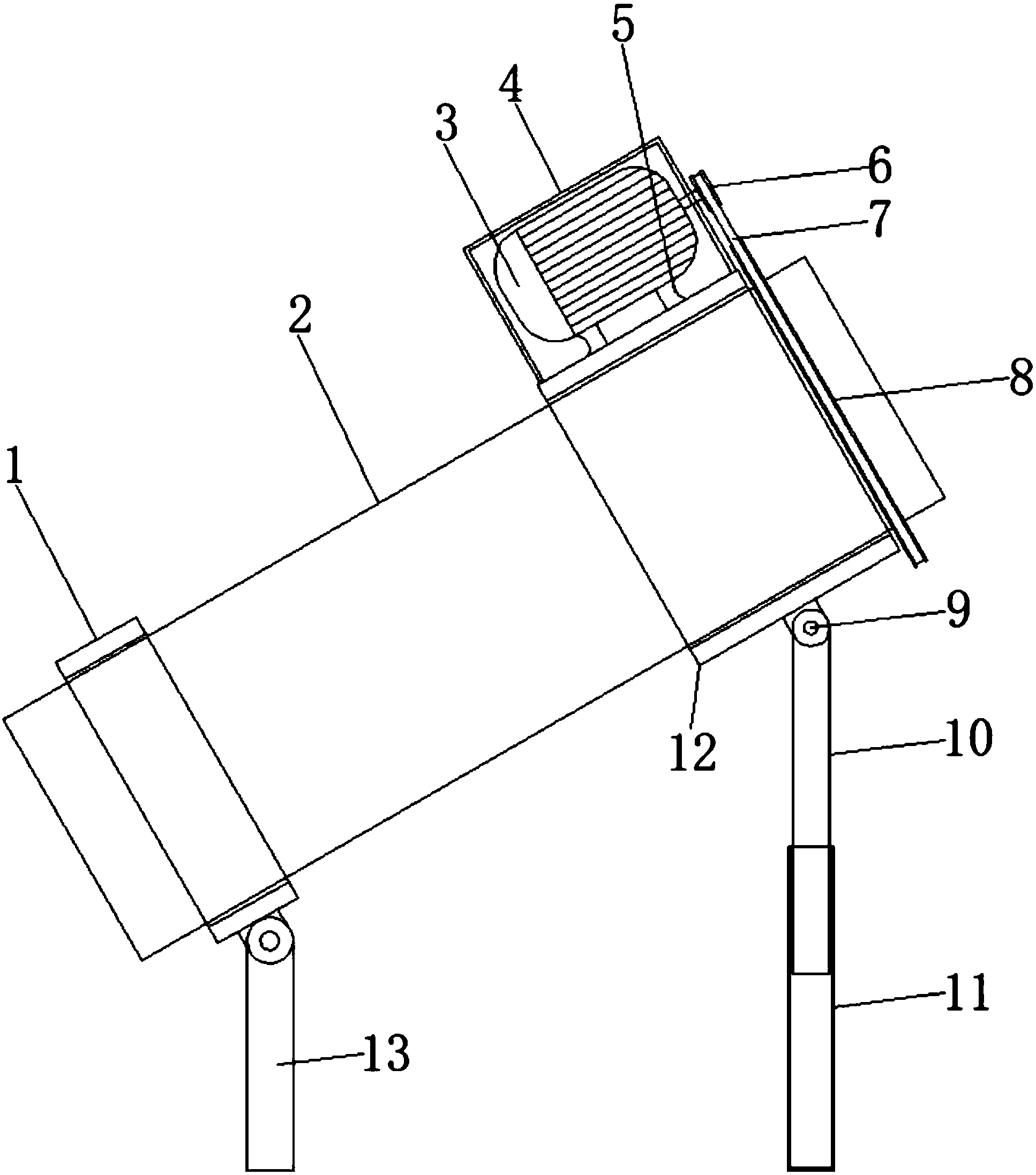

1.一种具备环保效益的污水格栅式处理装置，包括第一轴承(1)、污水过滤桶(2)、电机(3)和第二轴承(12)，其特征在于：所述第一轴承(1)的底端安装有转轴(9)，所述第一轴承(1)通过转轴(9)转动安装有支撑柱(13)，所述第一轴承(1)的内部表面焊接安装有污水过滤桶(2)，所述污水过滤桶(2)背离第一轴承(1)的一端外侧表面焊接安装有第二轴承(12)，所述第二轴承(12)的外表顶部通过电机架(5)焊接安装有电机(3)，所述电机(3)的外侧安装有电机外壳(4)，所述电机(3)的输出端转动安装有主动轮(6)，所述第二轴承(12)背离第一轴承(1)的一侧位于污水过滤桶(2)的表面设有从动轮(8)，所述主动轮(6)与从动轮(8)通过皮带(7)传动连接，所述第二轴承(12)的底部焊接有转轴(9)，所述第二轴承(12)通过转轴(9)转动安装有第一套杆(10)，所述第一套杆(10)的底端安装有第二套杆(11)，所述污水过滤桶(2)的内部安装有挡板(14)。
2.根据权利要求1所述的一种具备环保效益的污水格栅式处理装置，其特征在于：所述第一套杆(10)的外表面与第二套杆(11)的内表面均开设有螺纹。
3.根据权利要求1所述的一种具备环保效益的污水格栅式处理装置，其特征在于：所述挡板(14)共设有五个，且挡板(14)呈螺旋状等距分布在污水过滤桶(2)的内部表面。
4.根据权利要求1所述的一种具备环保效益的污水格栅式处理装置，其特征在于：所述支撑柱(13)与第一套杆(10)的长度比为2：3。
5.根据权利要求1所述的一种具备环保效益的污水格栅式处理装置，其特征在于：所述污水过滤桶(2)外部为格栅式滤网。
说明书
一种具备环保效益的污水格栅式处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具备环保效益的污水格栅式处理装置。
背景技术
污水处理格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。但以往的格栅式污水处理装置只能处理从较低的排污水管处进行污水处理，当排污水口的位置较高时，污水从较高处对污水处理装置造成的冲击力易使装置造成损坏从而造成经济损失。
实用新型内容
本实用新型的目的在于提供一种具备环保效益的污水格栅式处理装置，具备可对较高处的污水排泄管排泄的污水进行处理的优点，解决了当排污水口的位置较高时，污水从较高处对污水处理装置造成的冲击力易使装置造成损坏从而造成经济损失的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具备环保效益的污水格栅式处理装置，包括第一轴承、污水过滤桶、电机和第二轴承，所述第一轴承的底端安装有转轴，所述第一轴承通过转轴转动安装有支撑柱，所述第一轴承的内部表面焊接安装有污水过滤桶，所述污水过滤桶背离第一轴承的一端外侧表面焊接安装有第二轴承，所述第二轴承的外表顶部通过电机架焊接安装有电机，所述电机的外侧安装有电机外壳，所述电机的输出端转动安装有主动轮，所述第二轴承背离第一轴承的一侧位于污水过滤桶的表面设有从动轮，所述主动轮与从动轮通过皮带传动连接，所述第二轴承的底部焊接有转轴，所述第二轴承通过转轴转动安装有第一套杆，所述第一套杆的底端安装有第二套杆，所述污水过滤桶的内部安装有挡板。
优选的，所述第一套杆的外表面与第二套杆的内表面均开设有螺纹。
优选的，所述挡板共设有五个，且挡板呈螺旋状等距分布在污水过滤桶的内部表面。
优选的，所述支撑柱与第一套杆的长度比为2：3。
优选的，所述污水过滤桶外部为格栅式滤网。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置挡板，达到了便于使污水进入污水过滤桶时使水与垃圾分离，之后垃圾通过挡板的引导从污水过滤桶倒出的效果，挡板可使垃圾停留在污水过滤桶内较长时间，从而减少倒出的垃圾上存留的水分。
2、本实用新型通过设置第二轴承，达到了便于使电机带动污水过滤桶的同时对电机起到固定的效果，使污水过滤桶在旋转的时候不会影响电机的正常运行。
3、本实用新型通过设置开设有螺纹的第一套杆和第二套杆，达到了使污水过滤桶可调节高度的效果，从而达到使污水处理装置使用于不同高度的污水出口。
