申请日2018.04.20
公开(公告)日2019.01.11
IPC分类号B01D36/04
摘要
本实用新型涉及废水处理技术领域，且公开了一种防堵塞的养猪场废水回收过滤设施，包括过滤箱，过滤箱左侧壁的顶部活动连接有转轴，转轴的右端延伸至过滤箱的内部并与过滤柱固定连接，转轴右端贯穿过滤柱并与过滤箱右侧壁活动连接。该防堵塞的养猪场废水回收过滤设施，通过清洁头喷射出清水对过滤柱上的残渣进行清洗，使残渣落到活动板上流到过滤设施的外部，过滤的效果更好，不会因为残渣而堵塞过滤设备，通过第一水管下端的出水口注入清水，冲洗沉渣槽上沉淀的残渣，通过沉渣槽连接的拉手，可以将沉渣槽从出水箱的左壁取出，更加方便的处理残残留下来的沉淀物，防止沉淀物堵塞了过滤设备。
权利要求书

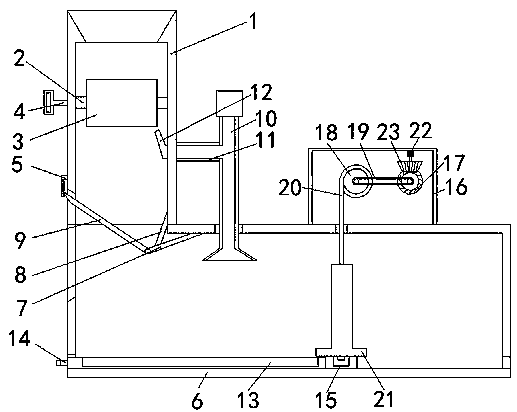

1.一种防堵塞的养猪场废水回收过滤设施，包括过滤箱(1)，其特征在于：所述过滤箱(1)左侧壁的顶部活动连接有转轴(2)，所述转轴(2)的右端延伸至过滤箱(1)的内部并与过滤柱(3)固定连接，所述转轴(2)的左端贯穿并延伸至过滤箱(1)外部与把手(4)固定连接，所述转轴(2)的右端贯穿过滤柱(3)并与过滤箱(1)右侧壁活动连接，所述过滤箱(1)左侧壁的底部设置有卡扣(5)，所述过滤箱(1)的底部固定连接有出水箱(6)，所述过滤箱(1)的底端与出水箱(6)连通，所述出水箱(6)顶部的内壁固定安装有支架(7)，所述支架(7)与过滤箱(1)右侧内壁的底部之间设置有过滤网(8)，所述支架(7)远离出水箱(6)的一端活动连接有活动板(9)，所述活动板(9)上表面的左侧通过卡扣(5)与过滤箱(1)固定连接，所述出水箱(6)的顶部左侧固定连接有第一水管(10)，所述第一水管(10)的底端贯穿并延伸至出水箱(6)内部，所述第一水管(10)的顶端固定连接有管道连接件，所述过滤箱(1)的右侧连通有第二水管(11)，所述第二水管(11)的右端与第一水管(10)连通，所述第二水管(11)的左端贯穿过滤箱(1)的右壁并与清洁头(12)固定连接，所述出水箱(6)的内底面且对应第一水管(10)处设置有沉渣槽(13)，所述沉渣槽(13)的左侧贯穿出水箱(6)的左壁并与拉手(14)固定连接，所述出水箱(6)的内底面且对应沉渣槽(13)处固定安装有限位板(15)，所述限位板(15)的上表面设置有阻水板(21)，所述出水箱(6)顶部的右侧固定安装有控制箱(16)，所述控制箱(16)内部的右侧设置有从动锥形轮(17)，所述控制箱(16)内部的左侧设置有滚轮(18)，所述滚轮(18)通过传送带(19)与从动锥形轮(17)传动连接，所述控制箱(16)内顶壁的右侧固定连接有发动机(22)，所述发动机(22)的输出轴固定连接有主动锥形轮(23)，主动锥形轮(23)与从动锥形轮(17)啮合，所述滚轮(18)表面设置有拉绳(20)，所述拉绳(20)远离滚轮(18)的一端贯穿并延伸至出水箱(6)内部，拉绳(20)远离滚轮(18)的一端与阻水板(21)固定连接。
2.根据权利要求1所述的一种防堵塞的养猪场废水回收过滤设施，其特征在于：所述从动锥形轮(17)轴心处设置有第一转动轴，第一转动轴两端分别与控制箱(16)前后内壁转动连接，滚轮(18)轴心处设置有第二转动轴，第二转动轴两端分别与控制箱(16)前后内壁转动连接，动锥形轮(17)的第一转动轴与滚轮(18)的第二转动轴通过传送带(19)传动连接。
3.根据权利要求1所述的一种防堵塞的养猪场废水回收过滤设施，其特征在于：所述清洁头(12)的出水孔正对过滤柱(3)。
4.根据权利要求1所述的一种防堵塞的养猪场废水回收过滤设施，其特征在于：所述限位板(15)顶部开设有两个凹槽，与阻水板(21)底部设置的两个卡块位置相对应，卡块的底端延伸至凹槽的内部。
5.根据权利要求1所述的一种防堵塞的养猪场废水回收过滤设施，其特征在于：所述过滤网(8)的目数大于过滤柱(3)的目数。
6.根据权利要求1所述的一种防堵塞的养猪场废水回收过滤设施，其特征在于：所述支架(7)与过滤箱(1)左壁的距离和支架(7)与出水箱(6)左壁的距离相同。
7.根据权利要求1所述的一种防堵塞的养猪场废水回收过滤设施，其特征在于：所述出水箱(6)右侧的底端设置有出水端。
说明书
一种防堵塞的养猪场废水回收过滤设施
技术领域
本实用新型涉及废水处理技术领域，具体为一种防堵塞的养猪场废水回收过滤设施。
背景技术
水是维系地球生态环境可持续发展的首要条件，是被人类在生产和生活活动中广泛利用的资源，随着我国的人口增加，经济的发展和城市化进程的加快，我国水资源形势更加严峻，对水的合理运用成为节约用水的关键，其中农业废水水量最大，影响面最广，农业废水主要分为农田排水，饲养场排水，农产品加工废水等，尤其是养猪场饲养产生的废水会浪费大量的水，所以在养猪场的内部需要安装废水回收过滤装置。
现在市面上的养猪场废水回收过滤设备大都是将废水通过带孔隙的过滤介质或设施，大于孔隙尺寸的悬浮物被截留，使废水得到净化，过滤设备在过滤的过程中，悬浮物和渣滓容易堵塞过滤网，使过滤装置工作效率降低，甚至无法正常工作。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种防堵塞的养猪场废水回收过滤设施，具备防止悬浮物堵塞等优点，解决了悬浮物和渣滓堵住过滤网造成堵塞无法正常工作的问题。
(二)技术方案
为实现上述防止悬浮物堵塞目的，本实用新型提供如下技术方案：一种防堵塞的养猪场废水回收过滤设施，包括过滤箱，所述过滤箱左侧壁的顶部活动连接有转轴，所述转轴的右端延伸至过滤箱的内部并与过滤柱固定连接，所述转轴的左端贯穿并延伸至过滤箱外部与把手固定连接，所述转轴的右端贯穿过滤柱并与过滤箱右侧壁活动连接，所述过滤箱左侧壁的底部设置有卡扣，所述过滤箱的底部固定连接有出水箱，所述过滤箱的底端与出水箱连通，所述出水箱顶部的内壁固定安装有支架，所述支架与过滤箱右侧内壁的底部之间设置有过滤网，所述支架远离出水箱的一端活动连接有活动板，所述活动板上表面的左侧通过卡扣与过滤箱固定连接，所述出水箱的顶部左侧固定连接有第一水管，所述第一水管的底端贯穿并延伸至出水箱内部，所述第一水管的顶端固定连接有管道连接件，所述过滤箱的右侧连通有第二水管，所述第二水管的右端与第一水管连通，所述第二水管的左端贯穿过滤箱右壁并与清洁头固定连接，所述出水箱的内底面且对应第一水管处设置有沉渣槽，所述沉渣槽的左侧贯穿出水箱的左壁并与拉手固定连接，所述出水箱的内底面且对应沉渣槽处固定安装有限位板，所述限位板的上表面设置有阻水板，所述出水箱顶部的右侧固定安装有控制箱，所述控制箱内部的右侧设置有从动锥形轮，所述控制箱内部的左侧设置有滚轮，所述滚轮通过传送带与从动锥形轮传动连接，所述控制箱内顶壁的右侧固定连接有发动机，所述发动机的输出轴固定连接有主动锥形轮，主动锥形轮与从动锥形轮啮合，所述滚轮表面设置有拉绳，所述拉绳远离滚轮的一端贯穿并延伸至出水箱内部，拉绳远离滚轮的一端与阻水板固定连接。
优选的，所述从动锥形轮轴心处设置有第一转动轴，第一转动轴两端分别与控制箱前后内壁转动连接，滚轮轴心处设置有第二转动轴，第二转动轴两端分别与控制箱前后内壁转动连接，动锥形轮的第一转动轴与滚轮的第二转动轴通过传送带传动连接。
优选的，所述清洁头的出水孔正对过滤柱。
优选的，所述限位板顶部开设有两个凹槽，与阻水板底部设置的两个卡块位置相对应，卡块的底端延伸至凹槽的内部。
优选的，所述过滤网的目数大于过滤柱的目数。
优选的，所述支架与过滤箱左壁的距离和支架与出水箱左壁的距离相同。
优选的，所述出水箱右侧的底端设置有出水端。
(三)有益效果
与现有技术相比，本实用新型提供了一种防堵塞的养猪场废水回收过滤设施，具备以下有益效果：
1、该防堵塞的养猪场废水回收过滤设施，通过连接在支架上的活动板可以上下移动，活动板落在出水箱左壁上时，将清水引入第一水管，清水通过第一水管和第二水管，从第二水管上的清洁头高压喷射出清水对过滤柱上的残渣进行清洗，利用过滤柱连接的把手，转动过滤柱，可以清洗过滤柱清洗效果更好，残渣落到活动板上，顺着活动板流到过滤设施的外部，过滤柱上的残渣经过经过清水的冲洗，使过滤的效果更好，不会因为残渣而堵塞过滤设备。
2、该防堵塞的养猪场废水回收过滤设施，通过阻水板与限位板的连接状态，使废水不能流入出水箱右侧，使废水在出水箱左侧静止，使残渣沉淀到出水箱底部的沉渣槽中，沉渣槽收集残留下来的沉淀物，通过第一水管下端的出水口注入清水，冲洗沉渣槽上沉淀的残渣，通过沉渣槽连接的拉手，可以将沉渣槽从出水箱的左壁取出，更加方便的处理残残留下来的沉淀物，防止因为沉淀物堵塞了过滤设备。
