申请日2018.04.20
公开(公告)日2019.01.08
IPC分类号C02F9/02; C02F103/30
摘要
本实用新型涉及一种缫丝废水预处理用丝胶蛋白沉淀装置，包括包括污水入水口、过滤层、旋转箱体和离心搅拌室，所述污水入水管设置在盖板上，所述盖板下方设置有所述旋转箱体，所述旋转箱体内设置有便于对丝胶蛋白胶体进行一次过滤的所述过滤层，所述过滤层内部设置有污水腔，污水通过所述污水入水管进入到所述污水腔内部，所述旋转箱体底部连接有用于驱动旋转箱体旋转的电机一，经所述旋转箱体初次过滤后的污水通过旋转箱体外箱下方连接的水流连接管连接到所述离心搅拌室上。本实用新型的有益效果是：采用旋转箱体和离心搅拌室进行多角度不同维度的双搅拌，可以有效的过滤沉淀出丝胶蛋白，结构简单。
权利要求书
1.一种缫丝废水预处理用丝胶蛋白沉淀装置，包括污水入水管、过滤层、旋转箱体和离心搅拌室，其特征在于：所述污水入水管设置在盖板上，所述盖板下方设置有所述旋转箱体，所述旋转箱体内设置有便于对丝胶蛋白胶体进行一次过滤的所述过滤层，所述过滤层内部设置有污水腔，污水通过所述污水入水管进入到所述污水腔内部，所述旋转箱体底部连接有用于驱动旋转箱体旋转的电机一，旋转箱体外箱下方通过水流连接管连接到所述离心搅拌室上便于所述旋转箱体初次过滤后的污水流入所述离心搅拌室，所述水流连接管上设置有便于控制开断的电磁阀用于控制污水的流入，所述离心搅拌室下方设置有出水缓存箱，所述出水缓存箱连接有出水管，所述离心搅拌室通过传动齿轮箱连接到转轴上，所述转轴通过减速器连接到联轴器上，所述联轴器与电机二的输出轴相连，所述电机二下方设置有用于固定所述电机二的电机支座。
2.根据权利要求1所述的一种缫丝废水预处理用丝胶蛋白沉淀装置，其特征在于：所述污水入水管焊接在所述盖板上。
3.根据权利要求1所述的一种缫丝废水预处理用丝胶蛋白沉淀装置，其特征在于：所述电机一通过转盘连接到所述旋转箱体上。
4.根据权利要求1所述的一种缫丝废水预处理用丝胶蛋白沉淀装置，其特征在于：所述离心搅拌室与所述出水缓存室之间设置有过滤膜，用于将蛋白沉淀胶体与废水隔离。
5.根据权利要求1所述的一种缫丝废水预处理用丝胶蛋白沉淀装置，其特征在于：所述电机二放置在所述电机支座上的凹槽内并通过螺栓固定连接。
说明书
一种缫丝废水预处理用丝胶蛋白沉淀装置
技术领域
本实用新型涉及缫丝废水处理设备领域，具体的说是一种缫丝废水预处理用丝胶蛋白沉淀装置。
背景技术
桑蚕茧丝是一种天然的蛋白质纤维,它主要由70%～80%的丝素,20%～30%的丝胶及少量蜡质和无机物等组成。丝绸加工主要是在水介质中进行的,由蚕茧经过缫丝、织造、练染后整理加工,丝素被利用,而绝大部分丝胶则在煮茧与缫丝副产品加工、绢纺制绵、丝绸精练等工序中随生产废水被排放。中国每年生产桑蚕生丝约6～8万t,就有2～3万t的丝胶蛋白质随废水流失,资源流失率约25%。因此,丝绸废水成为直接影响桑蚕丝绸产业生产成本的重要因素之一。目前,丝绸企业不管是采用何种水处理方法,考虑的是丝绸废水的特点及处理后达标排放问题,尽管近几年对废水处理后又进行了回用,然而却对丝绸废水中所含的具有极大经济价值的丝胶蛋白质回收利用问题未予考虑。丝绸工业废水处理研究的方向应该是:不仅保证生产废水经处理后能达标排放或循环使用,而且还要将丝绸废水中丝胶蛋白质分离出来,并开发出新型丝绸副产品,使其能够发挥应有的经济价值，基于以上原因，需要一种缫丝废水预处理用丝胶蛋白沉淀装置，可以提高材料离心的效率，可以分离出不同的物料，有利于工作快速的进展。
实用新型内容
为了解决上述现有技术存在的技术问题，本实用新型提供一种缫丝废水预
处理用丝胶蛋白沉淀装置。
本实用新型解决其技术问题所采用的技术方案是：

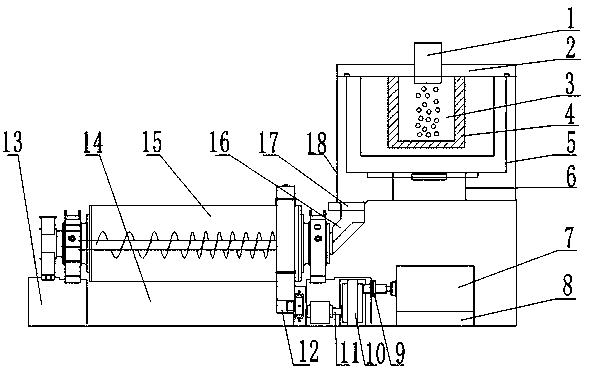

一种缫丝废水预处理用丝胶蛋白沉淀装置，包括污水入水管、过滤层、旋转箱体和离心搅拌室，所述污水入水管设置在盖板上，所述盖板下方设置有所述旋转箱体，所述旋转箱体内设置有便于对丝胶蛋白胶体进行一次过滤的所述过滤层，所述过滤层内部设置有污水腔，污水通过所述污水入水管进入到所述污水腔内部，所述旋转箱体底部连接有用于驱动旋转箱体旋转的电机一，经所述旋转箱体初次过滤后的污水通过旋转箱体外箱下方连接的水流连接管连接到所述离心搅拌室上，所述水流连接管上设置有便于控制开断的电磁阀用于控制污水的流入，所述离心搅拌室下方设置有出水缓存箱，所述出水缓存箱连接有出水管，所述出水管将两次处理后的污水排出，所述离心搅拌室通过传动齿轮箱连接到转轴上，所述转轴通过减速器连接到联轴器上，所述联轴器与电机二的输出轴相连，所述电机二下方设置有用于固定所述电机二的电机支座。
上述结构中，污水通过所述污水入水管进入所述污水腔，在所述电机一的驱动下带动所述旋转箱体高速旋转带动所述污水腔和所述过滤层一起旋转，因缫丝污水内涵缫丝蛋白胶体，会在旋转作用下分离将污水过滤出去进入到所述旋转箱体外箱，所述旋转箱体外箱内的污水会在所述电磁阀的控制下通过所述水流连接管进入到所述离心搅拌室进入二次分离沉淀，所述离心搅拌室通过所述电机二驱动，其内部的搅拌离心转体带动内部污水旋转分离，处理后的污水会通过过滤膜进入到所述出水缓存箱，并且从所述出水管流出。
为了进一步提高蛋白沉淀装置的使用功能，所述污水入水管焊接在所述盖板上。
为了进一步提高蛋白沉淀装置的使用功能，所述电机一通过转盘连接到所述旋转箱体上。
为了进一步提高蛋白沉淀装置的使用功能，所述离心搅拌室与所述出水缓存室之间设置有过滤膜，用于将蛋白沉淀胶体与废水隔离。
为了进一步提高蛋白沉淀装置的使用功能，所述电机二放置在所述电机支座上的凹槽内并通过螺栓固定连接。
本实用新型的有益效果是：采用旋转箱体和离心搅拌室进行多角度不同维度的双搅拌，可以有效的过滤沉淀出丝胶蛋白，结构简单。
