申请日2018.04.21
公开(公告)日2019.03.26
IPC分类号B01D29/01; B01D29/96
摘要
本实用新型公开了一种具有过滤功能的水处理设备，包括水处理设备本体，所述水处理设备本体的一侧设有进水管，进水管远离水处理设备本体的一端设有固定座，固定座的底部开设有第一通孔，进水管远离水处理设备本体的一端固定安装在第一通孔内，第一通孔内滑动安装有位于进水管上方的过滤板，过滤板的两侧对称开设有第一凹槽，第一凹槽内滑动安装在有卡杆，两个卡杆相互远离的一端分别延伸至两个第一凹槽外，第一通孔的两侧内壁上对称开设有顶部为开口的楔形槽。本实用新型能够有效的避免水中大的杂质进入水处理设备本体内，保证水处理设备本体能够正常使用，并且能够方便快速的拆装过滤板，便于人们清理过滤板上的过滤网。
权利要求书

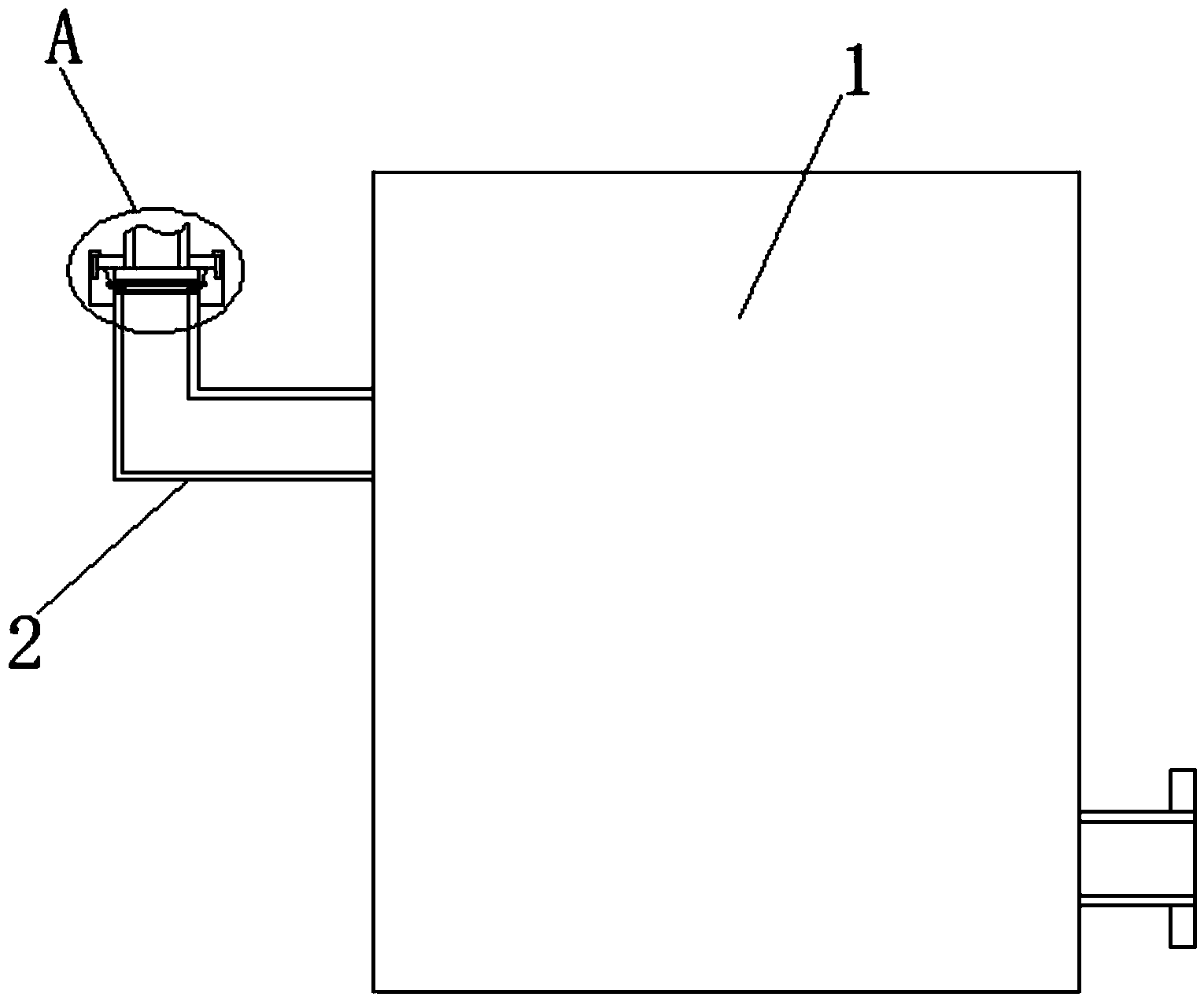

1.一种具有过滤功能的水处理设备，包括水处理设备本体(1)，其特征在于，所述水处理设备本体(1)的一侧设有进水管(2)，进水管(2)远离水处理设备本体(1)的一端设有固定座(3)，固定座(3)的底部开设有第一通孔(4)，进水管(2)远离水处理设备本体(1)的一端固定安装在第一通孔(4)内，第一通孔(4)内滑动安装有位于进水管(2)上方的过滤板(5)，过滤板(5)的两侧对称开设有第一凹槽(6)，第一凹槽(6)内滑动安装在有卡杆(7)，两个卡杆(7)相互远离的一端分别延伸至两个第一凹槽(6)外，第一通孔(4)的两侧内壁上对称开设有顶部为开口的楔形槽(8)，两个楔形槽(8)相互远离的一侧内壁上均开设有卡槽(9)，两个卡杆(7)相互远离的一端分别贯穿两个楔形槽(8)，且分别滑动安装在两个卡槽(9)内，卡杆(7)位于第一凹槽(6)内的一端开设有第二凹槽(10)，第二凹槽(10)内滑动安装有顶杆(11)，顶杆(11)的一端延伸至第二凹槽(10)外，且固定安装在第一凹槽(6)远离第一凹槽(6)开口的一侧内壁上，第一凹槽(6)的顶部内壁上开设有第二通孔(12)，第二通孔(12)内滑动安装有拉杆(13)，拉杆(13)的底端延伸至第一凹槽(6)内，且固定安装在卡杆(7)上，所述第二凹槽(10)远离第二凹槽(10)开口的一侧内壁上焊接有弹簧，弹簧与顶杆(11)之间焊接固定，所述卡杆(7)位于卡槽(9)内的一端嵌套有滚珠，滚珠与楔形槽(8)相适配。
2.根据权利要求1所述的一种具有过滤功能的水处理设备，其特征在于，所述第二通孔(12)内固定安装有滑杆，拉杆(13)滑动套设在滑杆上，第二通孔(12)内滑动安装有位于拉杆(13)上方的密封块，密封块的顶部延伸至第二通孔(12)外。
3.根据权利要求1所述的一种具有过滤功能的水处理设备，其特征在于，所述第一凹槽(6)的底部内壁上开设有定位槽，卡杆(7)的底部固定安装有定位块，定位块与定位槽滑动连接。
4.根据权利要求1所述的一种具有过滤功能的水处理设备，其特征在于，所述固定座(3)的顶部设有连接管，连接管上固定套设有法兰，法兰与固定座(3)之间通过螺丝固定连接，水处理设备本体(1)远离进水管(2)的一侧设有出水管，过滤板(5)的顶部开设有安装孔，安装孔内固定安装有过滤网。
说明书
一种具有过滤功能的水处理设备
技术领域
本实用新型涉及水处理设备技术领域，尤其涉及一种具有过滤功能的水处理设备。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础。当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素，在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑。在中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾。
随着科技的进步，水处理设备已广泛应用于人们的生活之中，但目前人们常用的水处理设备通常不具有过滤除杂的功能，在实际使用中，水中较大的杂质容易导致水处理设备堵塞，影响水处理设备正常使用，所以我们急需一种具有过滤功能的水处理设备来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有过滤功能的水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有过滤功能的水处理设备，包括水处理设备本体，所述水处理设备本体的一侧设有进水管，进水管远离水处理设备本体的一端设有固定座，固定座的底部开设有第一通孔，进水管远离水处理设备本体的一端固定安装在第一通孔内，第一通孔内滑动安装有位于进水管上方的过滤板，过滤板的两侧对称开设有第一凹槽，第一凹槽内滑动安装在有卡杆，两个卡杆相互远离的一端分别延伸至两个第一凹槽外，第一通孔的两侧内壁上对称开设有顶部为开口的楔形槽，两个楔形槽相互远离的一侧内壁上均开设有卡槽，两个卡杆相互远离的一端分别贯穿两个楔形槽，且分别滑动安装在两个卡槽内，卡杆位于第一凹槽内的一端开设有第二凹槽，第二凹槽内滑动安装有顶杆，顶杆的一端延伸至第二凹槽外，且固定安装在第一凹槽远离第一凹槽开口的一侧内壁上，第一凹槽的顶部内壁上开设有第二通孔，第二通孔内滑动安装有拉杆，拉杆的底端延伸至第一凹槽内，且固定安装在卡杆上。
优选的，所述第二凹槽远离第二凹槽开口的一侧内壁上焊接有弹簧，弹簧与顶杆之间焊接固定。
优选的，所述卡杆位于卡槽内的一端嵌套有滚珠，滚珠与楔形槽相适配。
优选的，所述第二通孔内固定安装有滑杆，拉杆滑动套设在滑杆上，第二通孔内滑动安装有位于拉杆上方的密封块，密封块的顶部延伸至第二通孔外。
优选的，所述第一凹槽的底部内壁上开设有定位槽，卡杆的底部固定安装有定位块，定位块与定位槽滑动连接。
优选的，所述固定座的顶部设有连接管，连接管上固定套设有法兰，法兰与固定座之间通过螺丝固定连接，水处理设备本体远离进水管的一侧设有出水管，过滤板的顶部开设有安装孔，安装孔内固定安装有过滤网。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过水处理设备本体、进水管、固定座、第一通孔、过滤板、第一凹槽、卡杆、楔形槽、卡槽、第二凹槽、顶杆、第二通孔和拉杆相配合，通过过滤板上的过滤网对水进行除杂过滤，避免水中大的杂质进入水处理设备本体内，保证水处理设备本体能够正常使用，将连接管与法兰拆卸，然后拆卸密封块，再拉动拉杆，拉杆带动卡杆，使卡杆移出卡槽，此时即可轻易的将过滤板拆卸，便于清理过滤网，安装过滤板时，只需将过滤板卡进第一通孔内，卡杆与滚珠将卡进楔形槽内，然后向下按压过滤板，滚珠将在楔形槽的内壁上滚动并推动卡杆，卡杆移动将使顶杆向第二凹槽内滑动，从而压缩弹簧，当第一凹槽与卡槽对齐时，在弹簧的作用下，卡杆将复位并卡进卡槽内，从而将过滤板固定在第一通孔内，本实用新型能够有效的避免水中大的杂质进入水处理设备本体内，保证水处理设备本体能够正常使用，并且能够方便快速的拆装过滤板，便于人们清理过滤板上的过滤网。
