申请日2018.04.21
公开(公告)日2019.02.05
IPC分类号C02F9/14; C02F101/20
摘要
本实用新型公开了一种高效含重金属污水处理装置，包括收集搅拌箱、曝气生物反应箱和杀菌过滤箱，所述收集搅拌箱顶部通过工作架安装搅拌电机，所述搅拌电机底部输出端连接搅拌轴，所述搅拌轴上具有搅拌叶，所述收集搅拌箱顶部一侧焊接絮凝剂添加漏斗，所述收集搅拌箱一侧设有污水进管，所述污水进管内底部安装金属过滤网，所述污水进管的出水端位于金属过滤网底部，所述污水进管底部焊接杂质排出管，所述收集搅拌箱顶部另一侧通过第一连接弯管连接曝气生物反应箱，所述曝气生物反应箱内焊接钢结构框架，所述钢结构框架内填充生物填料。该种高效含重金属污水处理装置设计合理、简单，可靠性高，适合广泛推广。
权利要求书

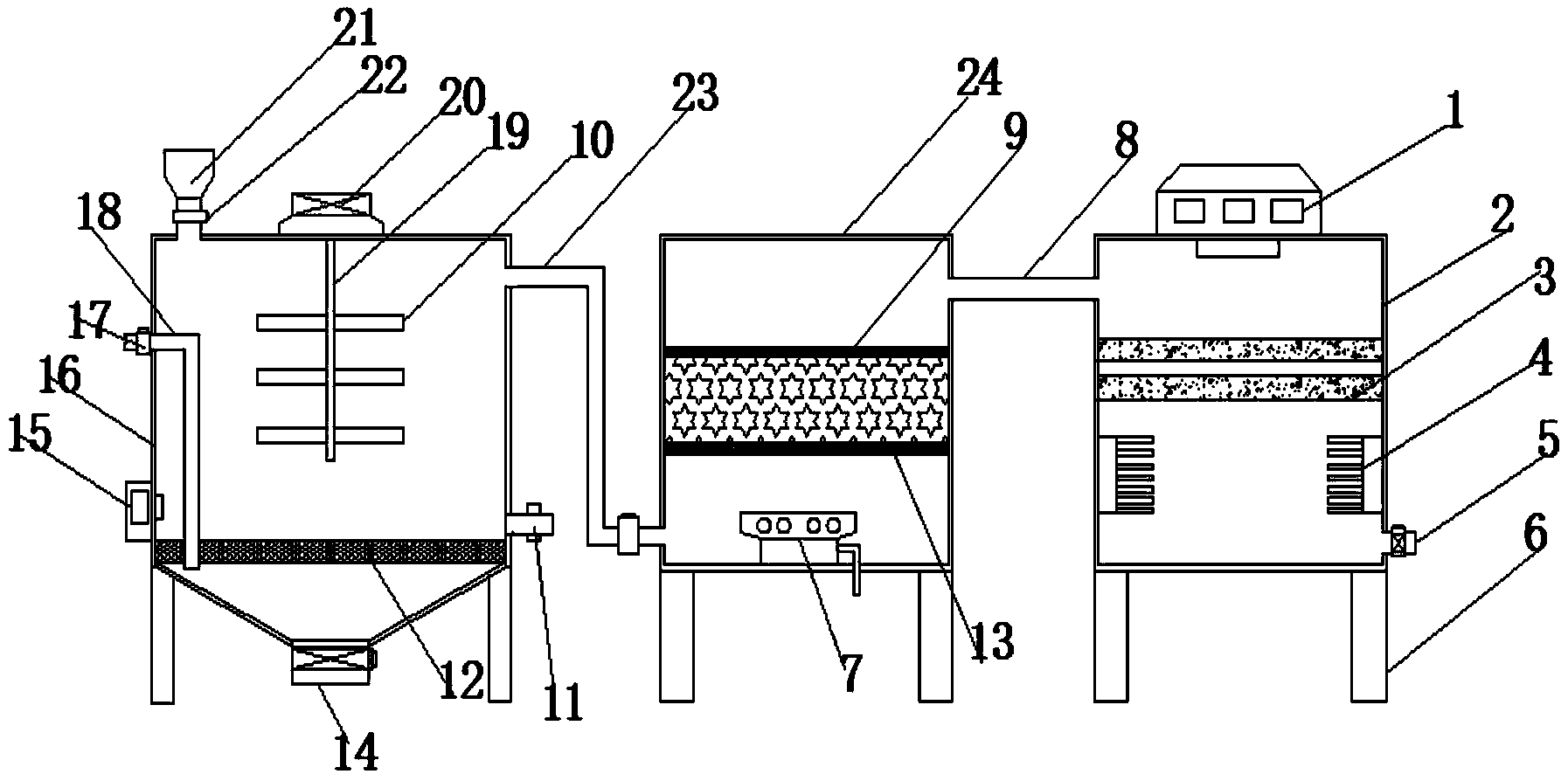

1.一种高效含重金属污水处理装置，包括收集搅拌箱(16)、曝气生物反应箱(24)和杀菌过滤箱(2)，其特征在于：所述收集搅拌箱(16)顶部通过工作架安装搅拌电机(20)，所述搅拌电机(20)底部输出端连接搅拌轴(19)，所述搅拌轴(19)上具有搅拌叶(10)，所述收集搅拌箱(16)顶部一侧焊接絮凝剂添加漏斗(21)，所述收集搅拌箱(16)一侧设有污水进管(18)，所述污水进管(18)内底部安装金属过滤网(12)，所述污水进管(18)的出水端位于金属过滤网(12)底部，所述污水进管(18)底部焊接杂质排出管(14)，所述收集搅拌箱(16)顶部另一侧通过第一连接弯管(23)连接曝气生物反应箱(24)，所述曝气生物反应箱(24)内焊接钢结构框架(13)，所述钢结构框架(13)内填充生物填料(9)，所述曝气生物反应箱(24)内底部设有曝气机(7)，所述曝气生物反应箱(24)顶部一侧通过第二连接管(8)连接杀菌过滤箱(2)，所述杀菌过滤箱(2)顶部通过安装架安装臭氧发生器(1)，所述臭氧发生器(1)工作端位于杀菌过滤箱(2)内，所述杀菌过滤箱(2)内设有活性炭过滤网(3)和吸附树脂板(4)，所述活性炭过滤网(3)位于吸附树脂板(4)顶部，所述杀菌过滤箱(2)底部一侧焊接洁净水排出管(5)。
2.根据权利要求1所述的一种高效含重金属污水处理装置，其特征在于：所述收集搅拌箱(16)底部一侧通过螺丝安装污水pH检测仪(15)，所述收集搅拌箱(16)底部另一侧焊接污泥排出管(11)，所述污泥排出管(11)上具有阀门。
3.根据权利要求1所述的一种高效含重金属污水处理装置，其特征在于：所述絮凝剂添加漏斗(21)与收集搅拌箱(16)连接处具有定量阀(22)，所述污水进管(18)、第一连接弯管(23)、杂质排出管(14)和洁净水排出管(5)上均具有电磁阀(17)。
4.根据权利要求1所述的一种高效含重金属污水处理装置，其特征在于：所述收集搅拌箱(16)、曝气生物反应箱(24)和杀菌过滤箱(2)底部两侧均焊接底座(6)。
5.根据权利要求1所述的一种高效含重金属污水处理装置，其特征在于：所述吸附树脂板(4)的数量有多个。
说明书
一种高效含重金属污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种高效含重金属污水处理装置。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显得尤为重要。现有的处理装置要么是进口设备，价格昂贵，维护困维，要么自制的简易处理装置处理效果差，依然给环境保护带来不利影响。
实用新型内容
本实用新型的主要目的在于提供一种高效含重金属污水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种高效含重金属污水处理装置，包括收集搅拌箱、曝气生物反应箱和杀菌过滤箱，所述收集搅拌箱顶部通过工作架安装搅拌电机，所述搅拌电机底部输出端连接搅拌轴，所述搅拌轴上具有搅拌叶，所述收集搅拌箱顶部一侧焊接絮凝剂添加漏斗，所述收集搅拌箱一侧设有污水进管，所述污水进管内底部安装金属过滤网，所述污水进管的出水端位于金属过滤网底部，所述污水进管底部焊接杂质排出管，所述收集搅拌箱顶部另一侧通过第一连接弯管连接曝气生物反应箱，所述曝气生物反应箱内焊接钢结构框架，所述钢结构框架内填充生物填料，所述曝气生物反应箱内底部设有曝气机，所述曝气生物反应箱顶部一侧通过第二连接管连接杀菌过滤箱，所述杀菌过滤箱顶部通过安装架安装臭氧发生器，所述臭氧发生器工作端位于杀菌过滤箱内，所述杀菌过滤箱内设有活性炭过滤网和吸附树脂板，所述活性炭过滤网位于吸附树脂板顶部，所述杀菌过滤箱底部一侧焊接洁净水排出管。
进一步地，所述收集搅拌箱底部一侧通过螺丝安装污水pH检测仪，所述收集搅拌箱底部另一侧焊接污泥排出管，所述污泥排出管上具有阀门。
进一步地，所述絮凝剂添加漏斗与收集搅拌箱连接处具有定量阀，所述污水进管、第一连接弯管、杂质排出管和洁净水排出管上均具有电磁阀。
进一步地，所述收集搅拌箱、曝气生物反应箱和杀菌过滤箱底部两侧均焊接底座。
进一步地，所述吸附树脂板的数量有多个。
与现有技术相比，本实用新型具有如下有益效果：通过设置由收集搅拌箱、曝气生物反应箱和杀菌过滤箱组合而成的高效含重金属污水处理装置，从而可以对污水进管排出的污水进行金属过滤网过滤大杂质，随即重金属经过添加絮凝剂进行絮凝沉积，通过在曝气生物反应箱内设置由生物填料(生物填料由宜兴市润泽环保有限公司制造)和曝气机组合而成的生物反应装置，从而可以通过生物氧化反应除去污水中残留的重金属离子，通过在杀菌过滤箱内设置臭氧发生器、活性炭过滤网和吸附树脂板组合而成的小杂质(重金属离子与生物填料反应所得)和细菌吸附杀菌装置，活性炭过滤网和吸附树脂板可以吸附污水中的小杂质，臭氧发生器可以对祛除重金属离子的洁净水进行杀菌处理，从而使含重金属污水转化为洁净无菌的可循环使用水。故实用性很高，适合广泛推广。
