申请日2018.04.22
公开(公告)日2019.01.18
IPC分类号C02F9/06
摘要
本实用新型公开了一种化工废水中硫化物减排装置的净化机构，包括电化室、氧化室、脱硫室与净化室，所述电化室与氧化室的相对面相通，所述电化室与氧化室的底部均与硫化室的顶部相通，所述硫化室的底部与净化室的顶部相通，所述净化室的腔内设置有螺旋净化装置，所述螺旋净化装置包括低速电机，所述低速电机安装在净化室的一侧，所述低速电机的输出轴固定连接有横转轴，所述净化室的另一侧安装有轴承座，所述横转轴的一端贯穿净化室的内壁并与轴承座的轴心安装。本实用新型，通过上述相关结构的配合，使过滤芯在受到螺旋片与隔离网二所产生的挤压作用后，其内部所吸附有的杂质会被挤出然后由污水管排出，使用的效果较好。
权利要求书

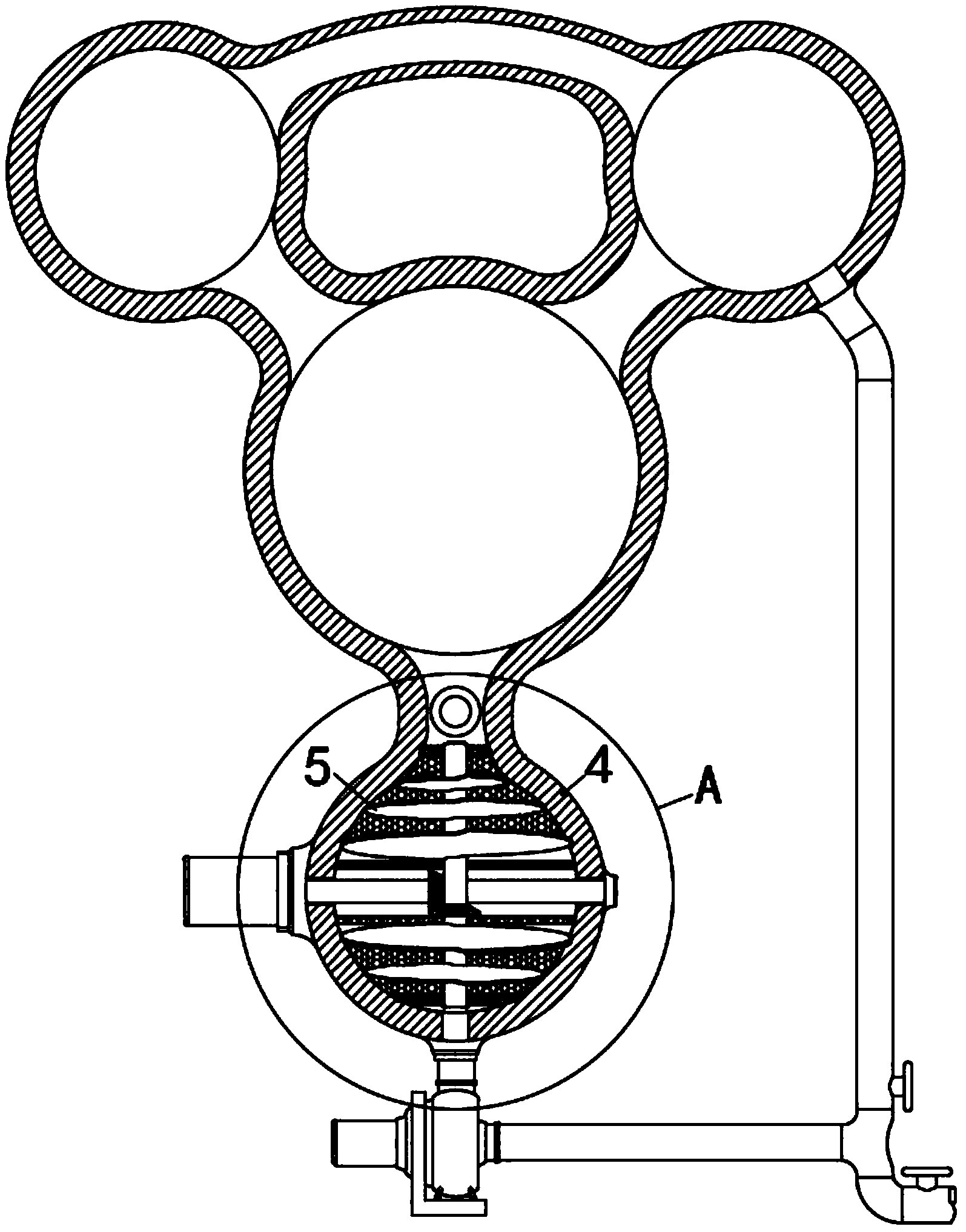

1.一种化工废水中硫化物减排装置的净化机构，包括电化室(1)、氧化室(2)、脱硫室(3)与净化室(4)，所述电化室(1)与氧化室(2)的相对面相通，所述电化室(1)与氧化室(2)的底部均与硫化室的顶部相通，所述硫化室的底部与净化室(4)的顶部相通，其特征在于：所述净化室(4)的腔内设置有螺旋净化装置(5);
所述螺旋净化装置(5)包括低速电机(6)，所述低速电机(6)安装在净化室(4)的一侧，所述低速电机(6)的输出轴固定连接有横转轴(7)，所述净化室(4)的另一侧安装有轴承座(8)，所述横转轴(7)的一端贯穿净化室(4)的内壁并与轴承座(8)的轴心安装，所述净化室(4)顶部与底部的内壁均固定连接有隔离网一(9)，两个隔离网一(9)的中部转动连接有纵转轴(10)，所述净化室(4)上靠近其中部的内壁固定连接有隔离网二(11)，所述隔离网二(11)的中部也与纵转轴(10)的外表面转动连接，所述纵转轴(10)的中部安装有锥形轮一(12)，所述横转轴(7)的中部安装有锥形轮二(13)，所述锥形轮一(12)与锥形轮二(13)啮合连接，所述纵转轴(10)顶部与底部的外表面均固定连接有螺旋片(14)，相邻两个螺旋片(14)之间设有过滤芯(15)，且螺旋片(14)对应在隔离网一(9)与隔离网二(11)的相对面，所述净化室(4)的底部设有提升泵(16)，所述提升泵(16)的输入口与净化室(4)的底部安装，所述脱硫室(3)的底部固定连接有支架(17)，所述提升泵(16)的底部与支架(17)上靠近其底部的顶部安装，所述提升泵(16)的输出口固定连接有出水管(18)，所述出水管(18)的一端固定连接有三通管(19)，三通管(19)的其中一个管口固定连接有污水管(20)，三通管(19)的另外一个管口固定连接有进水管(21)，所述进水管(21)的顶部与氧化室(2)的底部固定连接。
2.根据权利要求1所述的一种化工废水中硫化物减排装置的净化机构，其特征在于：所述隔离网二(11)的数量为两个，两个隔离网二(11)以净化室(4)的横向中心线为轴对称排列。
3.根据权利要求1所述的一种化工废水中硫化物减排装置的净化机构，其特征在于：所述螺旋片(14)的外径大小与净化室(4)的内径大小相适配。
4.根据权利要求1所述的一种化工废水中硫化物减排装置的净化机构，其特征在于：所述过滤芯(15)为纤维滤芯。
5.根据权利要求1所述的一种化工废水中硫化物减排装置的净化机构，其特征在于：所述污水管(20)与进水管(21)的外壁均设置有阀门。
说明书
一种化工废水中硫化物减排装置的净化机构
技术领域
本实用新型涉及减排装置技术领域，具体为一种化工废水中硫化物减排装置的净化机构。
背景技术
随着我国工业的迅猛发展，大量硫化物进入到废水中，对生态环境造成了很大的威胁。近年来，随着国家对环保要求的进一步强化，同时为了保证整个水处理工艺、设备长期稳定、可靠运行，采取合适的方法对废水中的硫化物进行有效减排显得尤为迫切，硫化物具有很强的毒性，游离或其他形式的硫化物的存在对水的质量有很重要的影响。基于环境和生物学的观点，微量硫化物的减排具有重要的实际意义。目前的硫化物减排方法有很多如膜分离法、冷凝法、化学吸收法、活性炭吸附等。传统的硫化物减排法都有其局限性，譬如减排效果不高、成本高、操作步骤繁琐等，为此就出现了化工废水中硫化物减排装置的净化机构，如中国专利CN204737834U公开了一种化工废水中硫化物减排装置，包括外壳，所述外壳体内顺次设有氧化室、电化学反应室、脱硫室和净化室，所述氧化室连接有进水管，净化室连接有出水管，所述氧化室与脱硫室间经导气管联通，所述电化学反应室内设有多组极板，相邻的极板连接电源的不同的两级，所述脱硫室内设有脱硫泵，所述净化室内填充有活性炭。由于净化室净化废水后所产生的杂质不能很好的排出，导致杂质易沉积在净化室内，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种化工废水中硫化物减排装置的净化机构，具备结构简单、使用方便的优点，解决了传统产品杂质不易排出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工废水中硫化物减排装置的净化机构，包括电化室、氧化室、脱硫室与净化室，所述电化室与氧化室的相对面相通，所述电化室与氧化室的底部均与硫化室的顶部相通，所述硫化室的底部与净化室的顶部相通，所述净化室的腔内设置有螺旋净化装置。
所述螺旋净化装置包括低速电机，所述低速电机安装在净化室的一侧，所述低速电机的输出轴固定连接有横转轴，所述净化室的另一侧安装有轴承座，所述横转轴的一端贯穿净化室的内壁并与轴承座的轴心安装，所述净化室顶部与底部的内壁均固定连接有隔离网一，两个隔离网一的中部转动连接有纵转轴，所述净化室上靠近其中部的内壁固定连接有隔离网二，所述隔离网二的中部也与纵转轴的外表面转动连接，所述纵转轴的中部安装有锥形轮一，所述横转轴的中部安装有锥形轮二，所述锥形轮一与锥形轮二啮合连接，所述纵转轴顶部与底部的外表面均固定连接有螺旋片，相邻两个螺旋片之间设有过滤芯，且螺旋片对应在隔离网一与隔离网二的相对面，所述净化室的底部设有提升泵，所述提升泵的输入口与净化室的底部安装，所述脱硫室的底部固定连接有支架，所述提升泵的底部与支架上靠近其底部的顶部安装，所述提升泵的输出口固定连接有出水管，所述出水管的一端固定连接有三通管，三通管的其中一个管口固定连接有污水管，三通管的另外一个管口固定连接有进水管，所述进水管的顶部与氧化室的底部固定连接。
优选的，所述隔离网二的数量为两个，两个隔离网二以净化室的横向中心线为轴对称排列。
优选的，所述螺旋片的外径大小与净化室的内径大小相适配。
优选的，所述过滤芯为纤维滤芯。
优选的，所述污水管与进水管的外壁均设置有阀门。
与现有技术相比，本实用新型的有益效果是：本实用新型通过螺旋片、隔离网一、隔离网二与过滤芯的配合，废水会沿螺旋片方向流动的过程中，其含有的杂质被过滤芯逐渐吸附，最后经提升泵作用后由进水管重新注入到氧化室内再利用，通过低速电机、横转轴、纵转轴与螺旋片的配合，低速电机带动横转轴转动，过滤芯在受到螺旋片与隔离网二所产生的挤压作用后，其内部所吸附有的杂质会被挤出然后由污水管排出，这样一来便于定时对过滤芯进行清洁，防止杂质堆积在过滤芯中导致过滤芯的吸附效果降低，较传统方式效果好。
