申请日2018.04.22
公开(公告)日2019.01.18
IPC分类号C02F1/50
摘要
本实用新型公开了一种化工废水余氯减排装置的出气机构，包括氯气排气管，所述氯气排气管上固定套设有第一固定块，第一固定块的一侧设有氯气吸收器，第一固定块靠近氯气吸收器的一侧开设有第一凹槽，氯气吸收器的一侧固定安装有支撑杆，且支撑杆活动安装在第一凹槽内，支撑杆的顶部焊接有第一限位块，第一凹槽的顶部内壁上开设有第二凹槽，第二凹槽内滑动安装有第二限位块，且第二限位块与第一限位块相适配，第二凹槽的两侧内壁上均开设有弹簧槽，两个弹簧槽内滑动安装有同一个连接板。本实用新型能够便于对氯气吸收器进行拆装，从而便于对氯气吸收器进行清理维护或更换，结构简单，拆装方便。
权利要求书
1.一种化工废水余氯减排装置的出气机构，包括氯气排气管(1)，其特征在于，所述氯气排气管(1)上固定套设有第一固定块(2)，第一固定块(2)的一侧设有氯气吸收器(3)，第一固定块(2)靠近氯气吸收器(3)的一侧开设有第一凹槽(4)，氯气吸收器(3)的一侧固定安装有支撑杆(5)，且支撑杆(5)活动安装在第一凹槽(4)内，支撑杆(5)的顶部焊接有第一限位块(6)，第一凹槽(4)的顶部内壁上开设有第二凹槽(7)，第二凹槽(7)内滑动安装有第二限位块(8)，且第二限位块(8)与第一限位块(6)相适配，第二凹槽(7)的两侧内壁上均开设有弹簧槽(9)，两个弹簧槽(9)内滑动安装有同一个连接板(10)，且连接板(10)的底部焊接在第二限位块(8)上，弹簧槽(9)的顶部内壁上焊接有第一弹簧(11)的一端，第一弹簧(11)的另一端焊接在连接板(10)上，第二凹槽(7)的顶部内壁上开设有第一连通孔(13)，第一连通孔(13)内滑动安装有拉杆(12)，拉杆(12)的底端焊接在连接板(10)上，拉杆(12)的顶部延伸至第一固定块(2)的上方;
所述拉杆(12)的一侧开设有两个卡槽(14)，第一连通孔(13)的一侧内壁上开设有第三凹槽(15)，第三凹槽(15)内滑动安装有卡销(16)，且卡销(16)与卡槽(14)相适配，卡销(16)的一端焊接有推杆(17)，且推杆(17)的顶部延伸至第一固定块(2)的上方，第三凹槽(15)的一侧内壁上焊接有第二弹簧(18)的一端，第二弹簧(18)的另一端焊接在推杆(17)上。
2.根据权利要求1所述的一种化工废水余氯减排装置的出气机构，其特征在于，所述第二凹槽(7)的两侧内壁上均开设有第一滑槽，第二限位块(8)的两侧均焊接有第一滑块，且第一滑块与第一滑槽的侧壁滑动连接。
3.根据权利要求1所述的一种化工废水余氯减排装置的出气机构，其特征在于，所述连接板(10)的两端均开设有滚槽，滚槽内滚动安装有滚珠，且滚珠有弹簧槽(9)的内壁接触。
4.根据权利要求1所述的一种化工废水余氯减排装置的出气机构，其特征在于，所述第一凹槽(4)的数量为四个，且四个第一凹槽(4)等间距设置。
5.根据权利要求1所述的一种化工废水余氯减排装置的出气机构，其特征在于，所述第三凹槽(15)的顶部内壁上开设有第二连通孔，且推杆(17)滑动安装在第二连通孔内。
6.根据权利要求1所述的一种化工废水余氯减排装置的出气机构，其特征在于，所述第三凹槽(15)的两侧内壁上均开设有第二滑槽，卡销(16)的两侧均焊接有第二滑块，且第二滑块与第二滑槽的侧壁滑动连接。
说明书
一种化工废水余氯减排装置的出气机构
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种化工废水余氯减排装置的出气机构。
背景技术
余氯作为一种有效的杀菌消毒手段，扔被大部分水厂使用着，目前，利用二氧化氯杀菌是一种清除细菌的有效方法，经检索，授权公告号为CN204981298U的专利文件公开了一种化工废水余氯减排装置，包括余氯减排器,其特征在于,所述余氯减排器的输入端连接有还原反应器，所述还原反应器的输入端设置有进水控制阀,所述还原反应器的输出端仲入至余氯减排器中,还原反应器输出端安装有溢水管,所述余氯减排器内侧的底部装有活性炭颗粒堆,所述溢水管余氯减排器的一侧设有排水控制阀,余氯减排器内的中上部设有催化剂,余氯减排器的顶部设有氯气排气管,所述氯气排气管连接氯气吸收器,所述氯气吸收器上设有注药口。
但这种设计还存在不足之处，氯气吸收器不便于拆装，从而不便于对氯气吸收器进行清理维护，因此我们提出一种化工废水余氯减排装置的出气机构用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种化工废水余氯减排装置的出气机构。
为了实现上述目的，本实用新型采用了如下技术方案：

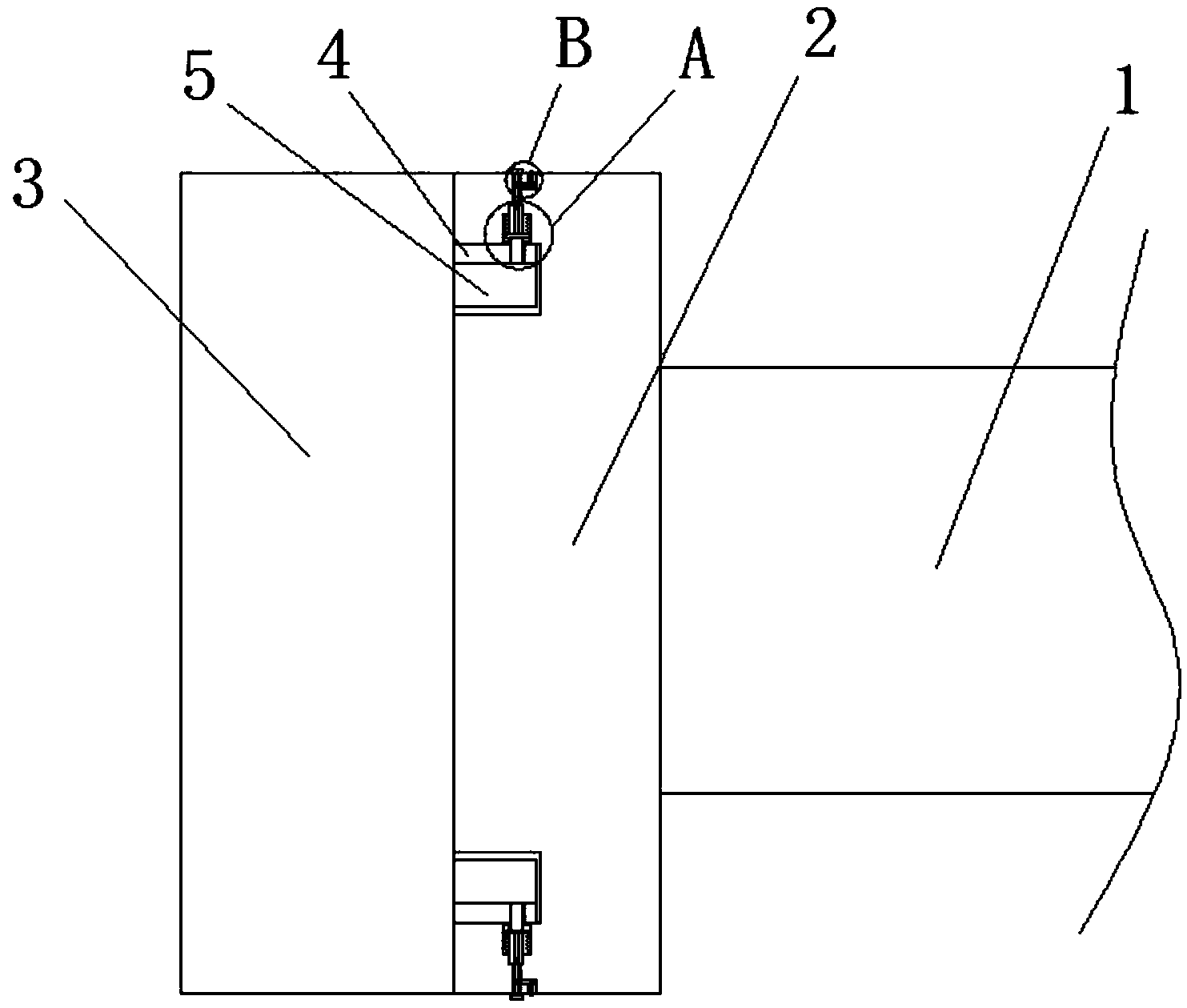

一种化工废水余氯减排装置的出气机构，包括氯气排气管，所述氯气排气管上固定套设有第一固定块，第一固定块的一侧设有氯气吸收器，第一固定块靠近氯气吸收器的一侧开设有第一凹槽，氯气吸收器的一侧固定安装有支撑杆，且支撑杆活动安装在第一凹槽内，支撑杆的顶部焊接有第一限位块，第一凹槽的顶部内壁上开设有第二凹槽，第二凹槽内滑动安装有第二限位块，且第二限位块与第一限位块相适配，第二凹槽的两侧内壁上均开设有弹簧槽，两个弹簧槽内滑动安装有同一个连接板，且连接板的底部焊接在第二限位块上，弹簧槽的顶部内壁上焊接有第一弹簧的一端，第一弹簧的另一端焊接在连接板上，第二凹槽的顶部内壁上开设有第一连通孔，第一连通孔内滑动安装有拉杆，拉杆的底端焊接在连接板上，拉杆的顶部延伸至第一固定块的上方;
所述拉杆的一侧开设有两个卡槽，第一连通孔的一侧内壁上开设有第三凹槽，第三凹槽内滑动安装有卡销，且卡销与卡槽相适配，卡销的一端焊接有推杆，且推杆的顶部延伸至第一固定块的上方，第三凹槽的一侧内壁上焊接有第二弹簧的一端，第二弹簧的另一端焊接在推杆上。
优选的，所述第二凹槽的两侧内壁上均开设有第一滑槽，第二限位块的两侧均焊接有第一滑块，且第一滑块与第一滑槽的侧壁滑动连接。
优选的，所述连接板的两端均开设有滚槽，滚槽内滚动安装有滚珠，且滚珠有弹簧槽的内壁接触。
优选的，所述第一凹槽的数量为四个，且四个第一凹槽等间距设置。
优选的，所述第三凹槽的顶部内壁上开设有第二连通孔，且推杆滑动安装在第二连通孔内。
优选的，所述第三凹槽的两侧内壁上均开设有第二滑槽，卡销的两侧均焊接有第二滑块，且第二滑块与第二滑槽的侧壁滑动连接。
与现有技术相比，本实用新型的有益效果：
通过推杆、卡销、第二弹簧和卡槽的配合，推动推杆，推杆的移动带动卡销的移动，卡销的移动对的卡销压缩第二弹簧并脱离卡槽，从而实现了解除对拉杆固定的目的，通过拉杆、连接板、第一弹簧和第二限位块的配合，拉动拉杆，拉杆的移动带动连接板的移动，连接板的移动使得连接板压缩第一弹簧，连接板的移动带动第二限位块的移动，从而实现了解除对第一限位块固定的目的。
本实用新型能够便于对氯气吸收器进行拆装，从而便于对氯气吸收器进行清理维护或更换，结构简单，拆装方便。
