申请日2018.04.23
公开(公告)日2019.03.01
IPC分类号C02F1/461; C02F103/24
摘要
本实用新型涉及皮革污水处理技术领域，尤其涉及一种皮革污水处理用微电处理系统，包括微电解箱，微电解箱的侧面固定连通有填料放置箱，填料放置箱内腔靠近微电解箱的一侧固定连接有漏板，填料放置箱的内部填充有铁碳填料，填料放置箱的底部固定连接有导料管，导料管内腔的底部卡接有卡块，卡块的底部固定连接有挡板，挡板位于导料管的下方，挡板的底部固定连接有液压缸，液压缸的底部与底座的顶部固定连接。本实用新型通过填充铁碳填料采用微电解处理的方法，电解铁碳填料中的铁原子，使铁碳之间自发的原电池微电流打断染色物质的发色基团，对皮革中的废水进行净化处理，具备无需添加滤层便可对废水进行净化的效果。
权利要求书

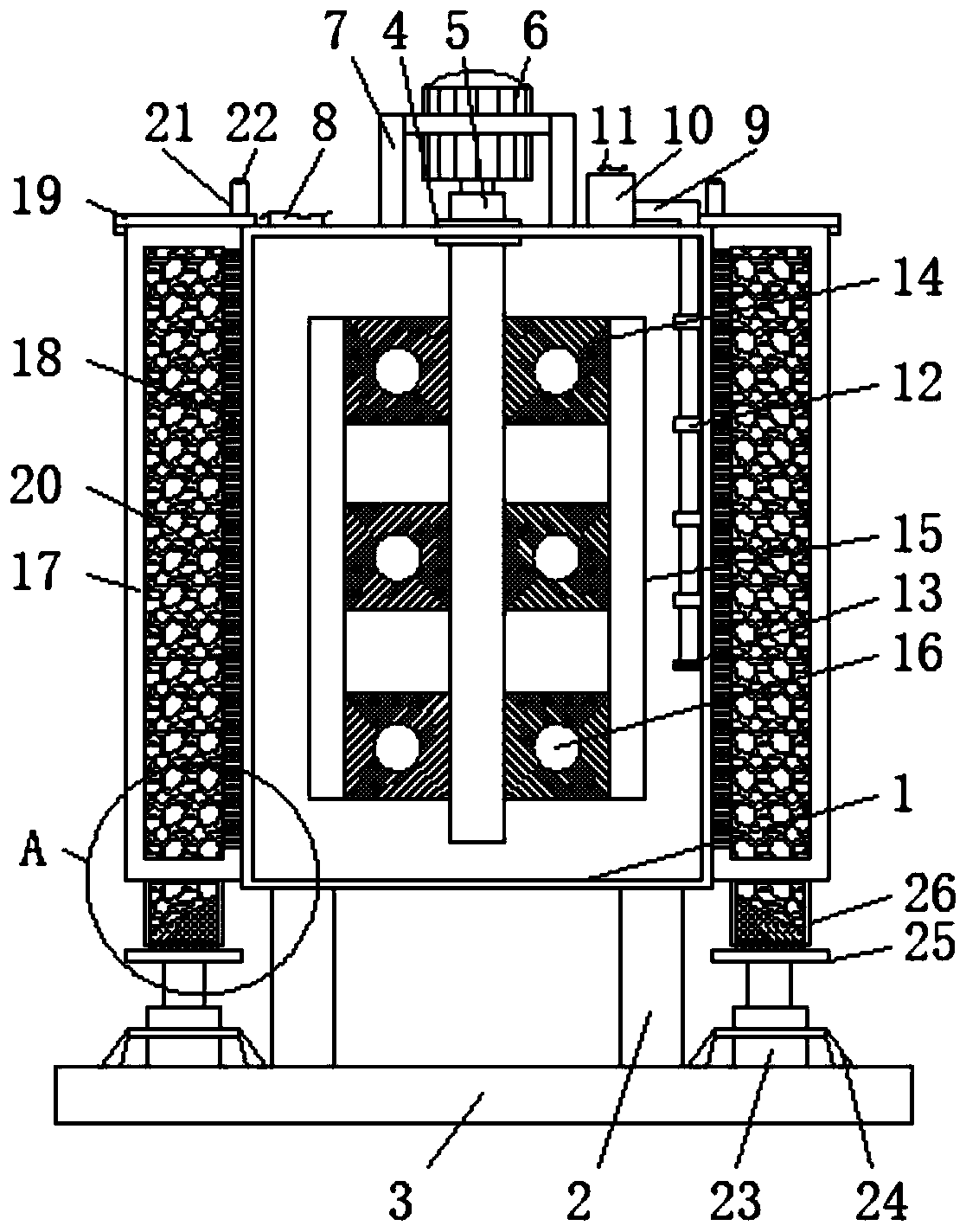

1.一种皮革污水处理用微电处理系统，包括微电解箱(1)，其特征在于：所述微电解箱(1)的底部固定连接有支撑柱(2)，所述支撑柱(2)的底部固定连接有底座(3)，所述微电解箱(1)顶部的中部贯穿并通过轴承(4)活动连接有搅拌杆(5)，所述搅拌杆(5)的顶部固定连接有电机(6)，所述搅拌杆(5)位于微电解箱(1)内腔一端的外表面固定连接有搅拌叶(14)，所述搅拌叶(14)远离搅拌杆(5)的一侧固定连接有连接杆(15)，所述搅拌叶(14)的正面开设有孔洞(16);
所述微电解箱(1)顶部的一侧固定连接有进水管(8)，所述微电解箱(1)顶部远离进水管(8)的一侧贯穿并固定连接有抽水管(9)，所述抽水管(9)位于微电解箱(1)外部的一端固定连接有抽水泵(10)，所述抽水泵(10)的底部与微电解箱(1)的顶部固定连接，所述抽水泵(10)的顶部固定连接有排水管(11);
所述微电解箱(1)的侧面固定连通有填料放置箱(17)，所述填料放置箱(17)内腔靠近微电解箱(1)的一侧固定连接有漏板(18)，所述漏板(18)的内部开设有漏孔，所述填料放置箱(17)的顶部通过合页活动连接有盖板(19)，所述盖板(19)的顶部固定连接有拉把(21)，所述填料放置箱(17)的内部填充有铁碳填料(20)，所述填料放置箱(17)的底部固定连接有导料管(26)，所述导料管(26)内腔的底部卡接有卡块(27)，所述卡块(27)的底部固定连接有挡板(25)，所述挡板(25)位于导料管(26)的下方，所述挡板(25)的底部固定连接有液压缸(23)，所述液压缸(23)的底部与底座(3)的顶部固定连接。
2.根据权利要求1所述的一种皮革污水处理用微电处理系统，其特征在于：所述电机(6)的外表面固定连接有固定架(7)，所述固定架(7)的底部与微电解箱(1)的顶部固定连接。
3.根据权利要求1所述的一种皮革污水处理用微电处理系统，其特征在于：所述抽水管(9)位于微电解箱(1)内腔一端的底部固定连接有滤网(13)，所述滤网(13)的形状为圆形。
4.根据权利要求1所述的一种皮革污水处理用微电处理系统，其特征在于：所述抽水管(9)位于微电解箱(1)内腔一端的外表面固定连接有固定套(12)，所述固定套(12)的侧面与微电解箱(1)的内壁固定连接。
5.根据权利要求1所述的一种皮革污水处理用微电处理系统，其特征在于：所述拉把(21)的外表面套接有橡胶套(22)，所述橡胶套(22)的外表面开设有防滑纹。
6.根据权利要求1所述的一种皮革污水处理用微电处理系统，其特征在于：所述液压缸(23)的外表面固定连接有支撑架(24)，所述支撑架(24)的底部与底座(3)的顶部固定连接。
说明书
一种皮革污水处理用微电处理系统
技术领域
本实用新型涉及皮革污水处理技术领域，具体为一种皮革污水处理用微电处理系统。
背景技术
微电解技术是处理高浓度有机废水的一种理想工艺，又称内电解法，它是在不通电的情况下，利用填充在废水中的微电解材料自身产生1.2V电位差对废水进行电解处理，以达到降解有机污染物的目的。
在皮革生产的过程中重需要对皮革进行印染，这样会造成大量的污水，随意需要对皮革产生的污水进行净化，如中国专利：CN201720032637.8涉及一种皮革污水处理池，其解决了现有污水处理池的处理效率低等问题。本污水处理池包括筒体，筒体内开设有空腔，空腔内插设有中心管，筒体的侧壁上设置有与中心管相连通的进污水管，中心管的下端设置有反射板，筒体的底部设置有与空腔相连通的排渣管，空腔的上部具有集水槽，筒体的侧壁上开设有与集水槽相连通的排污水管，集水槽与反射板之间设置有填料层，填料层与集水槽之间设置有若干组清洗组件，清洗组件包括若干个设置于中心管的管壁上的喷头，喷头的喷射方向朝向填料层，空腔内设置有与喷头相连通的进液管，筒体的外侧壁上设置有与进液管相连通的增压泵，可有效提高污水处理效率，虽然能对达到对皮革生产产生的污水进行净化，但是滤层中堆积了很多的杂质长时间堆积会造成填充层的堵塞，影响对污水净化的效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种皮革污水处理用微电处理系统，解决了现有的皮革废水处理装置滤层中堆积了很多的杂质长时间堆积会造成填充层的堵塞，影响对污水净化效率的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种皮革污水处理用微电处理系统，包括微电解箱，所述微电解箱的底部固定连接有支撑柱，所述支撑柱的底部固定连接有底座，所述微电解箱顶部的中部贯穿并通过轴承活动连接有搅拌杆，所述搅拌杆的顶部固定连接有电机，所述搅拌杆位于微电解箱内腔一端的外表面固定连接有搅拌叶，所述搅拌叶远离搅拌杆的一侧固定连接有连接杆，所述搅拌叶的正面开设有孔洞。
所述微电解箱顶部的一侧固定连接有进水管，所述微电解箱顶部远离进水管的一侧贯穿并固定连接有抽水管，所述抽水管位于微电解箱外部的一端固定连接有抽水泵，所述抽水泵的底部与微电解箱的顶部固定连接，所述抽水泵的顶部固定连接有排水管。
所述微电解箱的侧面固定连通有填料放置箱，所述填料放置箱内腔靠近微电解箱的一侧固定连接有漏板，所述漏板的内部开设有漏孔，所述填料放置箱的顶部通过合页活动连接有盖板，所述盖板的顶部固定连接有拉把，所述填料放置箱的内部填充有铁碳填料，所述填料放置箱的底部固定连接有导料管，所述导料管内腔的底部卡接有卡块，所述卡块的底部固定连接有挡板，所述挡板位于导料管的下方，所述挡板的底部固定连接有液压缸，所述液压缸的底部与底座的顶部固定连接。
优选的，所述电机的外表面固定连接有固定架，所述固定架的底部与微电解箱的顶部固定连接。
优选的，所述抽水管位于微电解箱内腔一端的底部固定连接有滤网，所述滤网的形状为圆形。
优选的，所述抽水管位于微电解箱内腔一端的外表面固定连接有固定套，所述固定套的侧面与微电解箱的内壁固定连接。
优选的，所述拉把的外表面套接有橡胶套，所述橡胶套的外表面开设有防滑纹。
优选的，所述液压缸的外表面固定连接有支撑架，所述支撑架的底部与底座的顶部固定连接。
(三)有益效果
本实用新型提供了一种皮革污水处理用微电处理系统，具备以下有益效果：
(1)、该皮革污水处理用微电处理系统，通过填充铁碳填料采用微电解处理的方法，电解铁碳填料中的铁原子，使铁碳之间自发的原电池微电流打断染色物质的发色基团，电解产生的Fe+的还原作用提高废水的可生化性，方便对废水的二次净化，对皮革中的废水进行净化处理，具备无需添加滤层便可对废水进行净化的效果，防止滤层堵塞影响对废水净化的效率，通过控制液压缸下降时卡块与导料管分离，方便对填料放置箱内的铁碳填料进行清理更换。
(2)、该皮革污水处理用微电处理系统，通过电机带动搅拌杆转动，使搅拌杆带动搅拌叶转动，使搅拌叶和连接杆对微电解箱中游离的铁原子与废水进行充分混合，从而对废水中的染色物质进行净化，通过漏板方便对微电解箱中的水与填料放置箱进行互通，通过拉动拉把使盖板与填料放置箱分离，方便了对填料放置箱内添加铁碳填料，通过抽水泵带动抽水管对微电解箱内的水进行抽取，方便将废水导出微电解箱进行深度加工。
