申请日2018.04.23
公开(公告)日2019.01.29
IPC分类号D06B15/10; D06B23/20
摘要
本实用新型公开了一种具有废水处理的甩干机，旨在收集废水中的沉淀物，其技术方案要点是：一种具有废水处理的甩干机，包括机架、外筒及内筒，所述机架设置有驱动内筒转动的电机，所述外筒底面连接有出水管，所述出水管连接有呈U形的静置管，静置管固定连接于所述机架，静置管下侧壁一体成型有连接管，连接管下端面可拆卸连接有出料盖，所述出料盖封堵连接管下端面。本实用新型的一种具有废水处理的甩干机，能够收集废水中的沉淀物，并避免废水中的沉淀物排入下水管道而造成下水管道堵塞。
权利要求书

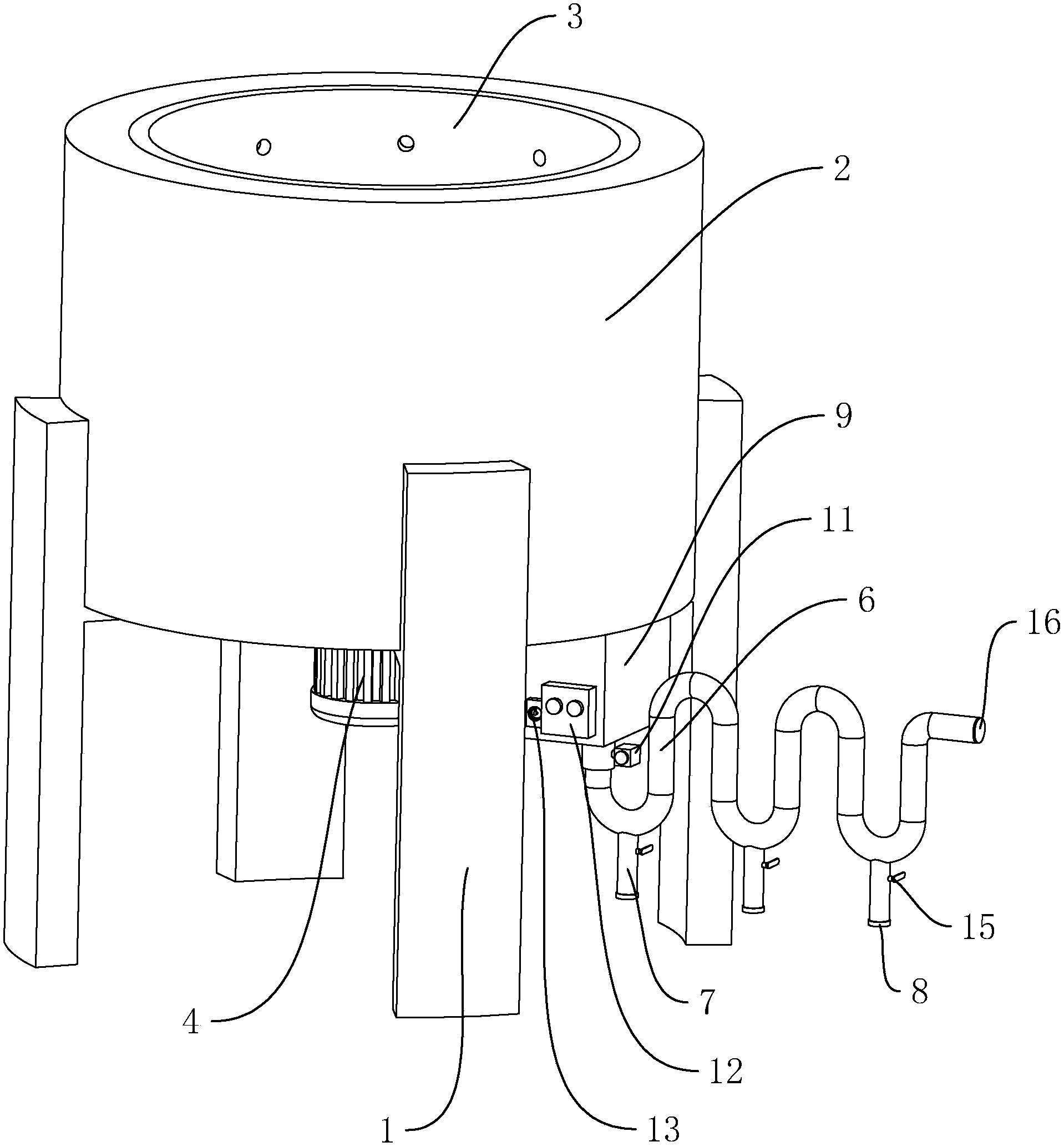

1.一种具有废水处理的甩干机，包括机架(1)、外筒(2)及内筒(3)，所述机架(1)设置有驱动内筒(3)转动的电机(4)，其特征在于：所述外筒(2)底面连接有出水管(5)，所述出水管(5)连接有呈U形的静置管(6)，静置管(6)固定连接于所述机架(1)，静置管(6)下侧壁一体成型有连接管(7)，连接管(7)下端面可拆卸连接有出料盖(8)，所述出料盖(8)封堵连接管(7)下端面。
2.根据权利要求1所述的一种具有废水处理的甩干机，其特征在于：所述出水管(5)与所述静置管(6)之间设置有蓄水箱(9)，所述静置管(6)位于所述蓄水箱(9)下方并与所述蓄水箱(9)底面连接，所述蓄水箱(9)下端面固定连接有控制蓄水箱(9)内的水流入静置管(6)的控制阀(11)，所述控制阀(11)与所述静置管(6)连接。
3.根据权利要求2所述的一种具有废水处理的甩干机，其特征在于：所述蓄水箱(9)设置有控制控制阀(11)启闭的控制装置(12)，所述控制装置(12)电连接有计时器(13)。
4.根据权利要求2所述的一种具有废水处理的甩干机，其特征在于：所述静置管(6)设置为若干根，若干根静置管(6)呈首尾相接。
5.根据权利要求4所述的一种具有废水处理的甩干机，其特征在于：远离所述蓄水箱(9)的静置管(6)出水端固定连接有滤网(16)。
6.根据权利要求2所述的一种具有废水处理的甩干机，其特征在于：所述蓄水箱(9)与所述静置管(6)连接端设置有过滤纤维的纱网(10)。
7.根据权利要求1所述的一种具有废水处理的甩干机，其特征在于：所述出料盖(8)上端面固定连接有环形凸棱(14)，所述环形凸棱(14)贴合于所述连接管(7)内壁。
8.根据权利要求1所述的一种具有废水处理的甩干机，其特征在于：所述连接管(7)设置有限制静置管(6)内的废水从连接管(7)流出的球阀(15)。
说明书
一种具有废水处理的甩干机
技术领域
本实用新型涉及印染领域，更具体地说，它涉及一种具有废水处理的甩干机。
背景技术
现有的用于脱水的甩干机一般都是有内外筒组成，内筒高速转动，利用离心力甩去水分。
当衣物印染之后，需要通过甩干机将衣物上的水分甩干，衣物甩干后的水分通过甩干机排出。由于甩干机排出的废水含有大量染料及纤维，当废水排入管道内时，废水就内的部分染料及纤维沉淀，并堵塞管道，并且沉淀物容易引起环境污染。
因此需要提出一种新的方案来解决这个问题。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种具有废水处理的甩干机，能够收集废水中的沉淀物，并避免废水中的沉淀物排入下水管道而造成下水管道堵塞。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种具有废水处理的甩干机，包括机架、外筒及内筒，所述机架设置有驱动内筒转动的电机，所述外筒底面连接有出水管，所述出水管连接有呈U形的静置管，静置管固定连接于所述机架，静置管下侧壁一体成型有连接管，连接管下端面可拆卸连接有出料盖，所述出料盖封堵连接管下端面。
通过采用上述技术方案，外筒收集内筒内甩出来的废水，废水通过出水管流入静置管内，并在静置管内静置一定时间，这样废水中的沉淀物向下移动并沉淀至出料盖;当下一次甩干衣物后，废水由出水管再次排入静置管内时，原先静置管内的废水就被压出静置管，这样可以有效除去被压出静置管的废水中的沉淀物。
本实用新型进一步设置为：所述出水管与所述静置管之间设置有蓄水箱，所述静置管位于所述蓄水箱下方并与所述蓄水箱底面连接，所述蓄水箱下端面固定连接有控制蓄水箱内的水流入静置管的控制阀，所述控制阀与所述静置管连接。
通过采用上述技术方案，通过蓄水箱收集从出水管排出的废水，然后将蓄水箱内的废水排入静置管内，通过蓄水箱暂存废水，避免大量废水排入静置管导致，静置管不能有效除去废水中的沉淀物。
本实用新型进一步设置为：所述蓄水箱设置有控制控制阀启闭的控制装置，所述控制装置电连接有计时器。
通过采用上述技术方案，通过计时器进行计时，当计时器计时到相应时间后，计时器对控制装置输出计时信号，控制装置接收计时信号并驱动控制阀打开，从而使蓄水箱内一定量的废水排入静置管内，并将原先静置管内的废水压出静置管。
本实用新型进一步设置为：所述静置管设置为若干根，若干根静置管呈首尾相接。
通过采用上述技术方案，通过多跟静置管可以确保有效除去废水中的沉淀物。
本实用新型进一步设置为：远离所述蓄水箱的静置管出水端固定连接有滤网。
通过采用上述技术方案，通过滤网可以除去废水中的固体颗粒物。
本实用新型进一步设置为：所述蓄水箱与所述静置管连接端设置有过滤纤维的纱网。
通过采用上述技术方案，通过纱网可以有效避免蓄水箱内的废水排入静置管内。
本实用新型进一步设置为：所述出料盖上端面固定连接有环形凸棱，所述环形凸棱贴合于所述连接管内壁。
通过采用上述技术方案，通过环形凸棱避免沉淀物附着于连接管的内壁，并确保沉淀物均落入出料盖。
本实用新型进一步设置为：所述连接管设置有限制静置管内的废水从连接管流出的球阀。
通过采用上述技术方案，当需要取下出料盖并清除出料盖上的沉淀物时，先关闭球阀，这样可以避免静置管内的废水从连接管下端面排出。
综上所述，本实用新型具有以下有益效果：
通过计时器进行计时，当计时器计时到相应时间后，计时器对控制装置输出计时信号，控制装置接收计时信号并驱动控制阀打开，从而使蓄水箱内一定量的废水排入静置管内，废水在静置管内静置一定时间，这样废水中的沉淀物向下移动并沉淀至出料盖，并将原先静置管内的废水压出静置管，从而确保除去从静置管排出的废水中的沉淀物。
