申请日2018.04.23
公开(公告)日2019.01.29
IPC分类号C02F1/52; C02F103/30
摘要
本实用新型涉及一种喷射式染缸的废水处理装置，属于废水处理设备领域，解决了絮凝剂容易粘附在装置内壁，降低絮凝效果的问题，它包括支架、固定设置在支架上的桶体，桶体侧壁设置有进水口，桶体侧壁设置有与进水口等高的排水口，桶体顶部设置有遮盖，遮盖上开设有用于投放絮凝剂的投放口，遮盖上固定设置有电机，遮盖上转动设置有伸入桶体内的转轴，转轴上固定设置有搅拌叶片，转轴与电机的输出轴同轴固定连接，转轴上设置有用于刷洗桶体内壁的刷洗组件。启动电机，电机带动转轴转动，转轴带动刷洗组件工作，从而刷洗掉桶体内壁沾附的絮凝剂以及污染物，达到清洁桶体的目的，避免絮凝剂沾附桶体而导致降低絮凝效果。
权利要求书

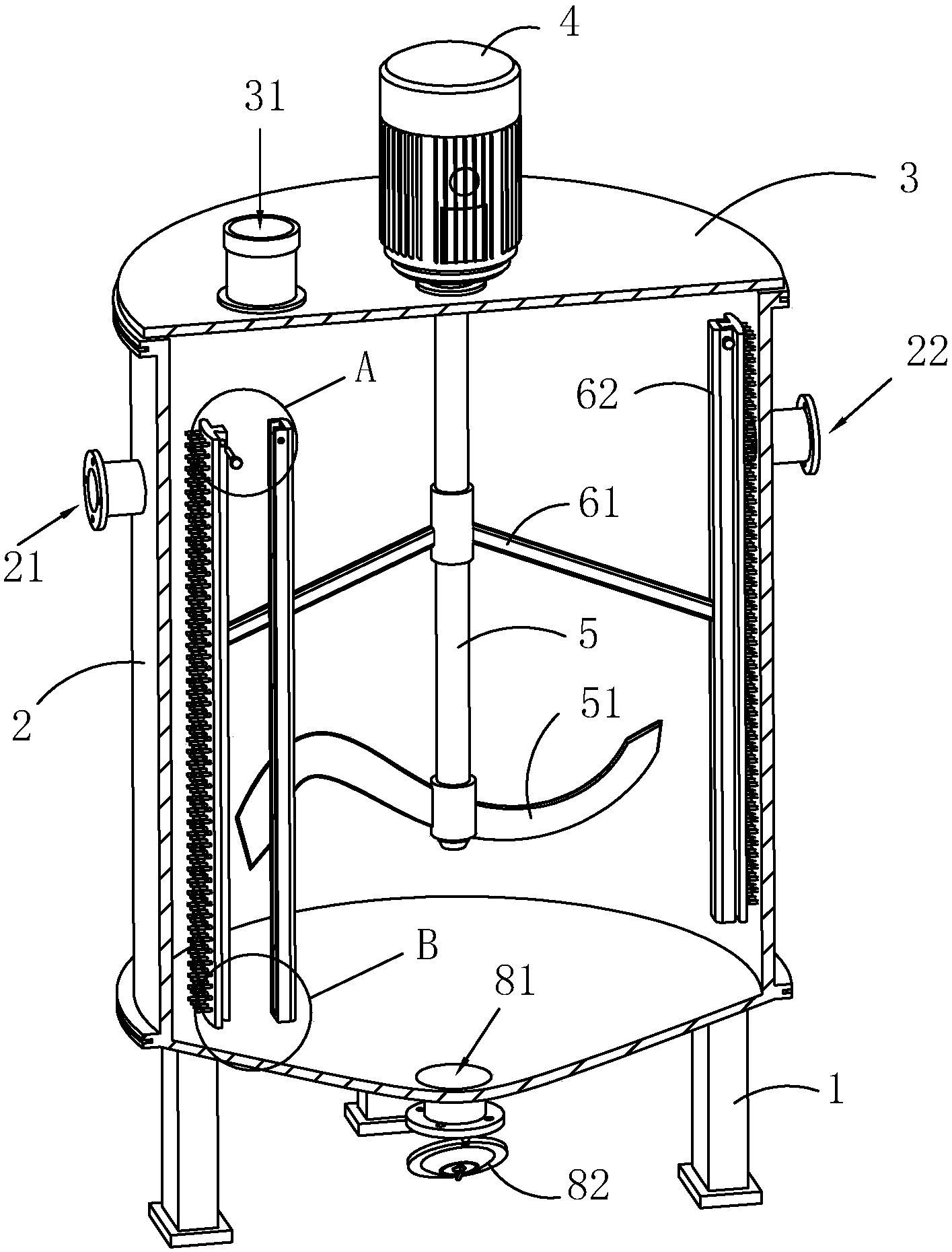

1.一种喷射式染缸的废水处理装置，包括支架(1)、固定设置在支架(1)上的桶体(2)，其特征是，所述桶体(2)侧壁设置有进水口(21)，所述桶体(2)侧壁设置有与进水口(21)等高的排水口(22)，所述桶体(2)顶部设置有遮盖(3)，所述遮盖(3)上开设有用于投放絮凝剂的投放口(31)，所述遮盖(3)上固定设置有电机(4)，所述遮盖(3)上转动设置有伸入桶体(2)内的转轴(5)，所述转轴(5)上固定设置有搅拌叶片(51)，所述转轴(5)与电机(4)的输出轴同轴固定连接，所述转轴(5)上设置有用于刷洗桶体(2)内壁的刷洗组件(6)。
2.根据权利要求1所述的喷射式染缸的废水处理装置，其特征是，所述刷洗组件(6)包括固定连接在转轴(5)上且向桶体(2)内壁延伸的支杆(61)，固定设置在支杆(61)上的安装板(62)以及设置在安装板(62)上用于刷洗桶体(2)内壁的毛刷(63)，所述安装板(62)平行于转轴(5)设置。
3.根据权利要求2所述的喷射式染缸的废水处理装置，其特征是，所述毛刷(63)包括毛刷板(631)和固定设置在毛刷板(631)上的若干刷毛(632)，所述毛刷板(631)远离刷毛(632)的侧壁固定设置有安装块(6311)，沿所述安装板(62)长度方向且于安装板(62)靠近毛刷(63)的侧壁开设有安装槽(621)，所述安装块(6311)滑移连接于安装槽(621)内，所述安装板(62)与安装块(6311)上设置有限定毛刷(63)位置的限位组件(7)。
4.根据权利要求3所述的喷射式染缸的废水处理装置，其特征是，所述安装槽(621)设置为燕尾槽，所述安装块(6311)设置为与燕尾槽相适配的燕尾块。
5.根据权利要求4所述的喷射式染缸的废水处理装置，其特征是，所述限位组件(7)包括安装孔(71)、限位孔(72)和限位销(73)，所述安装孔(71)开设在安装板(62)的侧壁上，所述限位销(73)穿设于安装孔(71)内，所述限位孔(72)开设在安装块(6311)的侧壁上用于供限位销(73)插入以使毛刷(63)位置固定。
6.根据权利要求5所述的喷射式染缸的废水处理装置，其特征是，所述限位销(73)伸出安装孔(71)外的一端固定设置有手持部(731)，所述限位销(73)上套设有驱使限位销(73)插入限位孔(72)的拉簧(732)，所述拉簧(732)一端与安装板(62)侧壁固定连接、另一端与手持部(731)固定连接。
7.根据权利要求6所述的喷射式染缸的废水处理装置，其特征是，所述安装块(6311)侧壁且于限位孔(72)处设置有朝向限位孔(72)中心倾斜的倾斜面(721)。
8.根据权利要求7所述的喷射式染缸的废水处理装置，其特征是，所述安装板(62)底部设置有用于支撑毛刷(63)的支撑台(622)。
9.根据权利要求1所述的喷射式染缸的废水处理装置，其特征是，所述桶体(2)底壁设置有排污口(81)，所述排污口(81)处设置有阀门(82)。
说明书
喷射式染缸的废水处理装置
技术领域
本实用新型涉及废水处理设备领域，特别涉及一种喷射式染缸的废水处理装置。
背景技术
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。而纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等，目前用于印染废水处理的主要方法有物化法、生化法、化学法以及几种工艺结合的处理方法。在使用化学法采用化学试剂对印染废水进行处理时常需加入絮凝剂进行沉淀、脱色。
授权公告号为CN207137488U的中国专利公开了一种印染废水处理设备，包括过滤箱，所述过滤箱的顶部开设有进污口，所述过滤箱内腔的顶部固定连接有保护壳，所述保护壳内腔的顶部设置有底座，所述底座的底部固定连接有电机，所述电机的输出端贯穿至保护壳的底部和第一齿轮套接，所述电机输出端的底部固定连接有第一转盘，所述过滤箱内腔的顶部固定连接有第一套筒，所述第一套筒的内腔套接有圆柱，所述圆柱的表面套接有第二齿轮，所述第二齿轮的表面与第一齿轮啮合，所述圆柱的底部固定连接有第二转盘。工作时，启动电机，电机带动第一齿轮和第一转盘转动，第一齿轮带动第二齿轮转动以使圆柱转动，圆柱驱动第二转盘转动，从而达到搅拌废水的目的，加强废水沉淀过滤的效果。
其不足之处在于，为了加强污染物沉淀过滤的效果，通常需要加入絮凝剂进行沉淀、脱色，但是絮凝剂容易粘附在装置内壁上，一方面降低了絮凝的效果，增大了絮凝剂用量，另一方面也不利于装置的洁净性和使用寿命。
实用新型内容
本实用新型的目的在于提供一种喷射式染缸的废水处理装置，具有可有效防止内壁絮凝剂粘结，清洁效果好的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种喷射式染缸的废水处理装置，包括支架、固定设置在支架上的桶体，所述桶体侧壁设置有进水口，所述桶体侧壁设置有与进水口等高的排水口，所述桶体顶部设置有遮盖，所述遮盖上开设有用于投放絮凝剂的投放口，所述遮盖上固定设置有电机，所述遮盖上转动设置有伸入桶体内的转轴，所述转轴上固定设置有搅拌叶片，所述转轴与电机的输出轴同轴固定连接，所述转轴上设置有用于刷洗桶体内壁的刷洗组件。
实施上述技术方案，喷射式染缸产生的废水通过进水口进入桶体内，再通过投放口向桶体内投放絮凝剂，启动电机，电机带动转轴转动，转轴带动搅拌叶片转动，从而达到搅拌污水的目的，使絮凝剂与污水混合更充分，提高污水沉淀效率，通过絮凝剂进行沉淀、脱色后的清液经过排水口排出，而沉淀杂质将沉入桶体底部;而转轴转动同时带动刷洗组件工作，从而刷洗掉桶体内壁沾附的絮凝剂以及污染物，达到清洁桶体的目的，避免絮凝剂沾附桶体而导致降低絮凝效果。
优选的，所述刷洗组件包括固定连接在转轴上且向桶体内壁延伸的支杆，固定设置在支杆上的安装板以及设置在安装板上用于刷洗桶体内壁的毛刷，所述安装板平行于转轴设置。
实施上述技术方案，电机驱动转轴转动，转轴带动支杆转动，支杆带动毛刷沿转轴作圆周运动，从而达到刷洗桶体内壁的目的，避免絮凝剂沾附桶体而导致降低絮凝效果。
优选的，所述毛刷包括毛刷板和固定设置在毛刷板上的若干刷毛，所述毛刷板远离刷毛的侧壁固定设置有安装块，沿所述安装板长度方向且于安装板靠近毛刷的侧壁开设有安装槽，所述安装块滑移连接于安装槽内，所述安装板与安装块上设置有限定毛刷位置的限位组件。
实施上述技术方案，当毛刷磨损时，解除限位组件对毛刷的限制，沿安装槽滑动安装块，使毛刷脱离安装槽，通过安装槽与安装块配合，方便毛刷的装卸。
优选的，所述安装槽设置为燕尾槽，所述安装块设置为与燕尾槽相适配的燕尾块。
实施上述技术方案，燕尾槽与燕尾块配合，有效地防止安装块脱离安装槽。
优选的，所述限位组件包括安装孔、限位孔和限位销，所述安装孔开设在安装板的侧壁上，所述限位销穿设于安装孔内，所述限位孔开设在安装块的侧壁上用于供限位销插入以使毛刷位置固定。
实施上述技术方案，安装毛刷时，当安装块插入安装槽内后，推动限位销，使限位销插入限位孔内，防止安装块沿安装槽滑动，从而达到限定毛刷位置的目的。
优选的，所述限位销伸出安装孔外的一端固定设置有手持部，所述限位销上套设有驱使限位销插入限位孔的拉簧，所述拉簧一端与安装板侧壁固定连接、另一端与手持部固定连接。
实施上述技术方案，当限位销插入限位孔内后，拉簧的拉力驱使限位销保持插入限位孔内的状态，避免限位销轻易从限位孔内脱离，保证毛刷安装的稳定性。
优选的，所述安装块侧壁且于限位孔处设置有朝向限位孔中心倾斜的倾斜面。
实施上述技术方案，当限位销插入限位孔的过程中，倾斜面的设置起到对限位销导向的作用，方便限位销插入限位孔。
优选的，所述安装板底部设置有用于支撑毛刷的支撑台。
实施上述技术方案，当安装块插入安装槽内时，支撑台与安装块底壁抵接，从而起到支撑毛刷的作用。
优选的，所述桶体底壁设置有排污口，所述排污口处设置有阀门。
实施上述技术方案，当该喷射式染缸的废水处理装置工作一段时间后，桶体底部将堆积一定量的沉淀污泥，此时，开启阀门，沉淀污泥通过排污口排出桶体外，避免沉淀污泥过多而影响污水的处理效果。
综上所述，本实用新型对比于现有技术的有益效果为：喷射式染缸产生的废水通过进水口进入桶体内，再通过投放口向桶体内投放絮凝剂，启动电机，电机带动转轴转动，转轴带动搅拌叶片转动，从而达到搅拌污水的目的，使絮凝剂与污水混合更充分，提高污水沉淀效率，通过絮凝剂进行沉淀、脱色后的清液经过排水口排出，而沉淀杂质将沉入桶体底部;而转轴转动同时带动刷洗组件工作，从而刷洗掉桶体内壁沾附的絮凝剂以及污染物，达到清洁桶体的目的，避免絮凝剂沾附桶体而导致降低絮凝效果。
