申请日2018.04.23
公开(公告)日2019.01.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种印染污水RO膜处理装置,属于污水处理装置领域;包括用于将各车间污水排出的排水管,所述排水管的出水口下方设置有收集池,所述收集池的底部设置有RO膜过滤组件,所述RO膜过滤组件出水的一端依次连接有调节池、气浮池、厌氧水解池、悬浮生物滤池和沉淀池,所述收集池内设置有用于将污水中的布料毛须过滤掉的过滤网。排水管将各车间的污水集中排入至收集池内,污水经过过滤网,使得布料毛须与污水分离,然后污水通过输水管流入RO膜过滤组件,以将污水中的重金属离子等杂质吸附掉,这样经过RO膜过滤组件过滤过的水,重金属吸附效果更好,使得排出的水更加环保,对环境的污染更少。
权利要求书

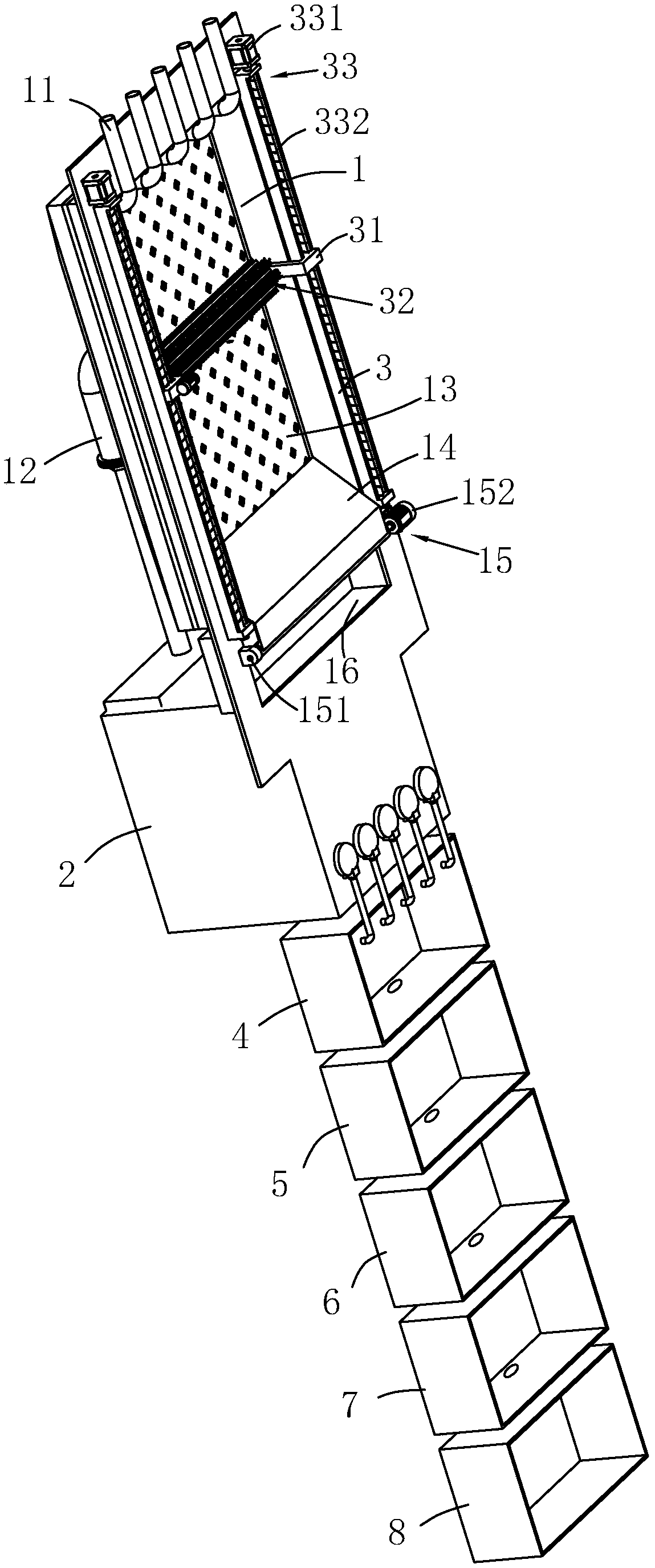

1.一种印染污水RO膜处理装置,包括用于将各车间污水排出的排水管(11),其特征在于:所述排水管(11)的出水口下方设置有用于收集污水的收集池(1),所述收集池(1)的底部连接有输水管(12),所述输水管(12)远离收集池(1)的一端连接有RO膜过滤组件(2),所述RO膜过滤组件(2)出水的一端依次连接有调节池(4)、气浮池(5)、厌氧水解池(6)、悬浮生物滤池(7)和沉淀池(8),所述收集池(1)内设置有用于将污水中的布料毛须过滤掉的过滤网(13)。
2.根据权利要求1所述的一种印染污水RO膜处理装置,其特征在于:所述收集池(1)的两侧平行设置有滑槽(3),所述滑槽(3)内滑移连接有滑块(31),所述滑块(31)之间设置有用于将过滤网(13)上的布料毛须清理至收集池(1)端部的清理组件(32),所述滑块(31)上设置有用于驱动滑块(31)沿滑槽(3)滑移的驱动组件(33)。
3.根据权利要求2所述的一种印染污水RO膜处理装置,其特征在于:所述驱动组件(33)包括沿滑槽(3)长度方向设置在滑槽(3)内的丝杆(332)和连接在丝杆(332)端部的电机(331),所述滑块(31)套设在所述丝杆(332)上。
4.根据权利要求3所述的一种印染污水RO膜处理装置,其特征在于:所述清理组件(32)包括转动连接在滑块(31)之间的转轴(321)、设置在滑块(31)上用于驱动转轴(321)转动的驱动电机(323)和设置在转轴(321)上用于将布料毛须清扫至收集池(1)端部的刷子(322),所述刷子(322)与转轴(321)可拆卸连接。
5.根据权利要求4所述的一种印染污水RO膜处理装置,其特征在于:所述转轴(321)上沿转轴(321)长度方向设置有横截面为凸字形的插接槽(3211),所述插接槽(3211)的一端设置有供刷子(322)滑移进入的插接口(3212)、另一端闭合设置,所述刷子(322)的靠近转轴(321)端配合插接槽(3211)设置有横截面为凸字形的插接块(3221)。
6.根据权利要求1所述的一种印染污水RO膜处理装置,其特征在于:所述收集池(1)的端部设置有用于盛接布料毛须的盛接板(14),所述盛接板(14)倾斜设置,所述盛接板(14)的一端与过滤网(13)抵接、另一端伸出收集池(1)的端部并连接有用于驱动盛接板(14)翻转的翻转驱动件(15)。
7.根据权利要求6所述的一种印染污水RO膜处理装置,其特征在于:所述翻转驱动件(15)包括连接在盛接板(14)远离过滤网(13)端的翻转轴(151)和连接在翻转轴(151)一端的翻转电机(152)。
8.根据权利要求7所述的一种印染污水RO膜处理装置,其特征在于:所述收集池(1)靠近盛接板(14)的端部设置有用于盛装布料毛须的盛接池(16)。
9.根据权利要求1所述的一种印染污水RO膜处理装置,其特征在于:所述RO膜过滤组件(2)包括RO膜(21)和套设在RO膜(21)外的壳体(22),所述RO膜(21)设置有多个。
10.根据权利要求1所述的一种印染污水RO膜处理装置,其特征在于:所述收集池(1)的底部、位于过滤网(13)的下方呈漏斗状。
说明书
一种印染污水RO膜处理装置
技术领域
本实用新型涉及污水处理装置,特别涉及一种印染污水RO膜处理装置。
背景技术
印染废水水质水量波动大,有机物污染浓度高、色度深,属于难处理工业废水。同时,印染行业废水排放居全国工业部门废水排放量第2位、污染物排放量第4位。因此,根据印染企业实际情况,合理优选废水处理工艺和设备,提升废水处理效果,实现部分废水回用,对缓解水资源短缺,实现印染行业绿色转型,具有重大的环境保护意义。
公布号为CN104843949A的中国专利中公开了一种印染纺织污水处理工艺,包括将各车间的污水排出的排水管,排水管的出水口依次连接有格栅井、调节池、气浮池、厌氧水解池、悬浮生物滤池和沉淀池,该印染纺织污水处理工艺运营成本较低、耗能较少且适用于工业化大规模生产的印染纺织业污水处理工艺。
但是在污水处理的过程中,对污水内的重金属吸附效果差,使得排放出去的水易污染环境。
实用新型内容
本实用新型的目的在于提供一种印染污水RO膜处理装置,具有重金属吸附效果好的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的:一种印染污水RO膜处理装置,包括用于将各车间污水排出的排水管,所述排水管的出水口下方设置有用于收集污水的收集池,所述收集池的底部连接有输水管,所述输水管远离收集池的一端连接有RO膜过滤组件,所述RO膜过滤组件出水的一端依次连接有调节池、气浮池、厌氧水解池、悬浮生物滤池和沉淀池,所述收集池内设置有用于将污水中的布料毛须过滤掉的过滤网。
实施上述技术方案,排水管将各车间的污水集中排入至收集池内,污水经过过滤网,使得布料毛须与污水分离,然后污水通过输水管流入RO膜过滤组件,以将污水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质吸附掉,再依次经过调节池、气浮池、厌氧水解池、悬浮生物滤池和沉淀池,最后排出;这样经过RO膜过滤组件过滤过的水,重金属吸附效果更好,使得排出的水更加环保,对环境的污染更少。
进一步,所述收集池的两侧平行设置有滑槽,所述滑槽内滑移连接有滑块,所述滑块之间设置有用于将过滤网上的布料毛须清理至收集池端部的清理组件,所述滑块上设置有用于驱动滑块沿滑槽滑移的驱动组件。
实施上述技术方案,驱动组件驱动滑块带动清理组件沿滑槽的长度方向移动,以将过滤网上的布料毛须清理至收集池的端部,然后清理出来即可;这样可以减少过滤网被堵塞的概率且一定程度上更便于人工清理。
进一步,所述驱动组件包括沿滑槽长度方向设置在滑槽内的丝杆和连接在丝杆端部的电机,所述滑块套设在所述丝杆上。
实施上述技术方案,电机驱动丝杆转动,使得滑块能够沿滑槽的长度方向滑移,同时滑槽的设置使得滑块不会随着丝杆的转动而自转,保证了清理组件移动时的平稳度。
进一步,所述清理组件包括转动连接在滑块之间的转轴、设置在滑块上用于驱动转轴转动的驱动电机和设置在转轴上用于将布料毛须清扫至收集池端部的刷子,所述刷子与转轴可拆卸连接。
实施上述技术方案,驱动电机驱动转轴转动,以带动刷子转动将过滤网上的布料毛须清扫至收集池的端部,然后进行处理,这样可以减少过滤网被堵塞的概率且一定程度上更便于人工清理。
进一步,所述转轴上沿转轴长度方向设置有横截面为凸字形的插接槽,所述插接槽的一端设置有供刷子滑移进入的插接口、另一端闭合设置,所述刷子的靠近转轴端配合插接槽设置有横截面为凸字形的插接块。
实施上述技术方案,需要更换刷子时,将插接块沿转轴长度方向从插接槽内抽出,然后将新的刷子从插接口处插入插接槽内,不仅易于更换,且插接槽呈凸字形,能够阻止刷子沿背离转轴的方向从插接槽内脱离。
进一步,所述收集池的端部设置有用于盛接布料毛须的盛接板,所述盛接板倾斜设置,所述盛接板的一端与过滤网抵接、另一端伸出收集池的端部并连接有用于驱动盛接板翻转的翻转驱动件。
实施上述技术方案,当布料毛须清理至收集池的端部时,布料毛须将位于盛接板上,然后翻转驱动件驱动盛接板翻转以将布料毛须倒至收集池边,以方便集中处理,且能够避免因清理不及时,布料毛须滞留在收集池端部影响收集池对污水的过滤;盛接板倾斜设置使得污水能够沿着盛接板流下,以与布料毛须分离,更方便后续的处理。
进一步,所述翻转驱动件包括连接在盛接板远离过滤网端的翻转轴和连接在翻转轴一端的翻转电机。
实施上述技术方案,翻转电机驱动翻转轴转动,以带动盛接板翻转,将盛接板上的布料毛须倒至收集池边沿,以方便集中处理。
进一步,所述收集池靠近盛接板的端部设置有用于盛装布料毛须的盛接池。
实施上述技术方案,翻转电机驱动翻转轴转动,以带动盛接板翻转,将盛接板上的布料毛须倒至盛接池内,这样收集池周围较为干净美观,且方便集中处理。
进一步,所述RO膜过滤组件包括RO膜和套设在RO膜外的壳体,所述RO膜设置有多个。
实施上述技术方案,壳体的设置不仅可以保护RO膜、减少RO膜受到外界损伤的概率,且使得RO膜过滤组件外观更加整齐;RO膜设置有多个,能够提高工作效率。
进一步,所述收集池的底部、位于过滤网的下方呈漏斗状。
实施上述技术方案,这样更便于污水从输水管处流入下一处理环节,能够减少滞留在收集池底部的污水或沉淀。
综上所述,本实用新型对比于现有技术的有益效果为:
一、排水管将各车间的污水集中排入至收集池内,污水经过过滤网,使得布料毛须与污水分离,然后污水通过输水管流入RO膜过滤组件,以将污水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质吸附掉,这样排出的水更加环保,对环境的污染更少;
二、驱动组件驱动滑块沿滑槽的长度方向移动,同时,驱动电机驱动转轴转动,以带动刷子转动,以将过滤网上的布料毛须清扫至收集池的端部,这样可以减少过滤网被堵塞的概率且一定程度上更便于人工清理;
三、布料毛须将被清理至收集池端部的盛接板上,然后翻转电机驱动盛接板翻转,将盛接板上的布料毛须倒至盛接池内,这样收集池周围较为干净美观,且方便集中处理。
