申请日2018.04.23
公开(公告)日2019.03.08
IPC分类号C02F9/14
摘要
一种可回收海产品加工废水处理系统，所述进水管下端设有格栅网，所述格栅顶端设有自动清洁装置;所述集水池与隔油池连接，所述隔油池内废水通过提升泵提升至调节池中，所述提升泵出口处连接有二次过滤装置，所述调节池与反应池连接;所述反应池包括UASB反应池和CASS反应池，所述调节池与UASB反应池连接，所述UASB反应池与所述CASS反应池连接，所述CASS反应池与出水管相连接;所述可回收海产品加工废水处理系统还包括废品二次加工炉，所述废品二次加工炉内分别设有气体回收室，液体回收室和污泥回收室。本实用新型使得清除的效率更高也更加干净，装置内还设有了自动清洁装置避免了装置的堵塞节约了时间，可以提高效率。
权利要求书
1.一种可回收海产品加工废水处理系统，包括进水管、集水池、隔油池、调节池、反应池和出水管，所述进水管与集水池连接，其特征是：
所述进水管下端设有格栅网，所述格栅网为V字型自动清洁式格栅，所述V字型自动清洁式格栅顶端设有自动清洁装置;
所述集水池与隔油池连接，所述隔油池内废水通过提升泵提升至调节池中，所述提升泵出口处连接有二次过滤装置，所述二次过滤装置上设有浮渣排放管，所述调节池与反应池连接;
所述反应池包括UASB反应池和CASS反应池，所述调节池与UASB反应池连接，所述UASB反应池与所述CASS反应池连接，所述CASS反应池与出水管相连接;
所述可回收海产品加工废水处理系统还包括废品二次加工炉，所述加工炉通过连接导管分别与废水处理装置内的集水池、隔油池、调节池和反应池依次连接，所述废品二次加工炉内分别设有气体回收室，液体回收室和污泥回收室。
2.根据权利要求1所述的可回收海产品加工废水处理系统，其特征是：所述UASB反应池包括污泥反应区、气液固三相分离层和气室组成。
3.根据权利要求2所述的可回收海产品加工废水处理系统，其特征是：所述UASB反应池内的污泥反应区与废品二次加工炉内的污泥回收室相连接，所述气液固三相分离层与CASS反应池连接，所述气室与气体回收室相连。
4.根据权利要求1所述的可回收海产品加工废水处理系统，其特征是：所述CASS反应池包括生物选择区、预反应区和主反应区组成，所述预反应区内设有曝气装置，所述主反应区内设有风机，所述主反应区和预反应区之间设有污泥回流管。
5.根据权利要求4所述的可回收海产品加工废水处理系统，其特征是：所述生物选择区与淤泥回收室相连接。
6.根据权利要求1所述的可回收海产品加工废水处理系统，其特征是：所述液体回收室与隔油池相连接，回收废水中的油脂，进行过滤加工。
7.根据权利要求1所述的可回收海产品加工废水处理系统，其特征是：所述污泥回收室另一端与集水池相连，所述污泥回收室包括污泥脱水室，脱水后的污泥压缩成泥饼回收，分离的废水再次导入集水池进行下一轮处理。
说明书
一种可回收海产品加工废水处理系统
技术领域
本实用新型涉及废水处理技术领域，具体为一种可回收的海产品加工废水处理系统。
背景技术
水是生命之源，是人类赖以生存和发展的物质基础，是不可替代的宝贵资源。我国却是一个水资源十分短缺的国家，人均水资源占有量仅为世界平均水平的四分之一，严重制约着我国社会主义经济的发展。经济的腾飞是以环境的代价为前提的。随着近代我国社会主义经济的腾飞，社会主义工业呈现飞速发展，水资源污染尤其是工业废水污染也严重恶化。工业废水的污染以其污染大、污染物浓度高、废水排放量大、废水中含有多种有毒有害物质、废水成分复杂以及水量变化大等特点而成为目前我们所面临的主要问题。
我国是世界最大的水产养殖大国，渔业生产得到快速发展，为人们提供了大量优质的蛋白源.水产养殖业的快速稳步发展，带动了整个渔业产业链的发展，特别是水产加工业越来越引起人们的重视，在加工过程中，产生出约占鱼体总重30%的下脚料，其中下脚料的5%左右是鱼鳞，我国每年鱼的废弃物总量就达到200万t以上，其中鱼鳞约占15%，即30万t。近年来，营养学家发现，鱼鳞含有丰富的蛋白质和多种矿物质，其中有机物占41%—55%，磷酸钙38%-46%，还含少量碳酸钙、磷酸镁、磷酸钠等无机盐，鱼鳞的有机组成中除生胶质外，大部分为鱼类特有的鱼鳞硬蛋白、脂肪、色素、粘液质等。如果鱼产品加工下脚料(特别是鱼鳞)不进行有效地处理，不仅会造成环境的污染，而且会浪费大量的宝贵营养成分，如果能充分利用这些成分，不仅可以提高鱼类加工的附加值，同时可减少环境污染，创造良好的经济与社会效益。
实用新型内容
本实用新型的目的在于提供一种海产品加工废水处理系统，以解决上述背景技术中提出的废水污染过大，回收不利的问题。

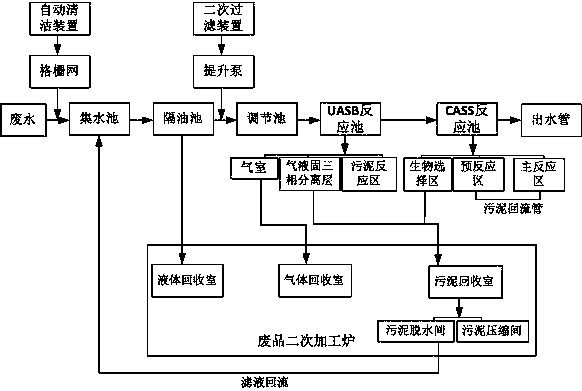

一种可回收海产品加工废水处理系统，包括进水管、集水池、隔油池、调节池、反应池和出水管，所述进水管与集水池连接，所述进水管下端设有格栅网，所述格栅网为V字型自动清洁式格栅，所述V字型自动清洁式格栅顶端设有自动清洁装置;
所述集水池与隔油池连接，所述隔油池内废水通过提升泵提升至调节池中，所述提升泵出口处连接有二次过滤装置，所述二次过滤装置上设有浮渣排放管，所述调节池与反应池连接;
所述反应池包括UASB反应池和CASS反应池，所述调节池与连接，所述UASB反应池与所述CASS反应池连接，所述CASS反应池与出水管相连接;
所述可回收海产品加工废水处理系统还包括废品二次加工炉，所述加工炉通过连接导管分别与废水处理装置内的集水池、隔油池、调节池和反应池依次连接，所述废品二次加工炉内分别设有气体回收室，液体回收室和污泥回收室。
与现有技术相比，本实用新型的有益效果是：该种海产品加工废水处理装置是针对海产品加工废水较难的问题，利用了多个水池处理废水的方式，分别针对不同的杂质进行清理，使得清除的效率更高也更加干净，装置内还设有了自动清洁装置避免了装置的堵塞节约了时间，可以提高效率，并且设置回收处理装置对分类的废水杂质进行进一步的处理，解决了废水内有用物质被浪费的问题。
