申请日2018.04.22
公开(公告)日2019.01.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业废水节能减排回收处理装置，包括第一过滤装置，所述第一过滤装置右侧的出水口固定连接有输液管，所述输液管的左端密封连接有第二过滤装置，所述第二过滤装置的底部固定连接有加热装置，所述第二过滤装置左侧的出水口通过通管固定连接有混合沉淀池，所述第二过滤装置右侧的出水口固定连接有热量交换机构。本实用新型，通过上述结构之间的配合使用，解决了在实际使用中，由于换热管的热交换效率有限，使供水罐内的较低温度的水难以实现快速升温，使加热周期延长，同时经换热管循环的废水在经过换热管循环后仍具有大量的热量，热量在大量积聚且难以高效传递的情况下容易产生热量的损失的问题。
权利要求书

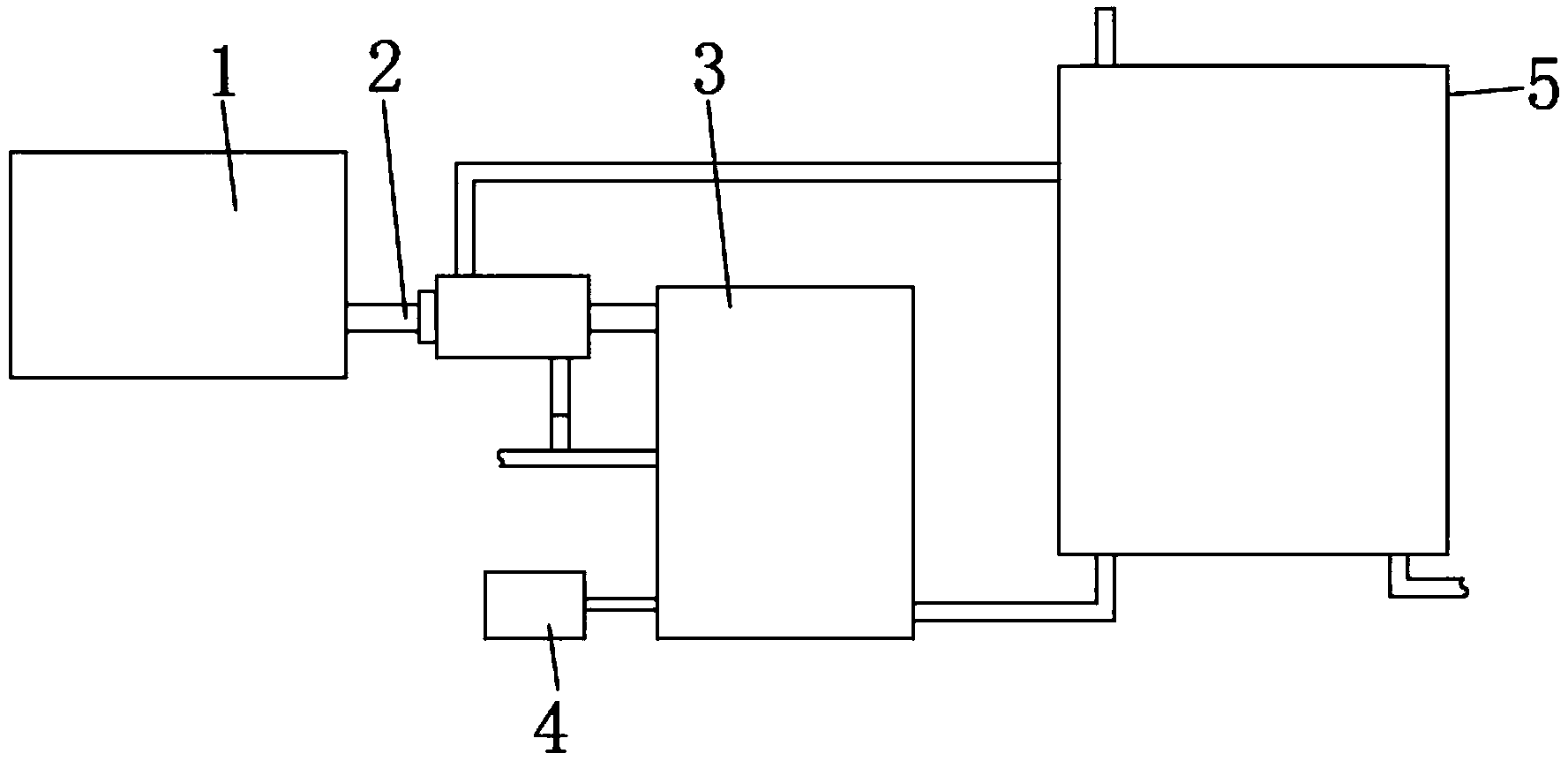

1.一种工业废水节能减排回收处理装置，包括第一过滤装置(1)，所述第一过滤装置(1)右侧的出水口固定连接有输液管(2)，所述输液管(2)的左端密封连接有第二过滤装置(3)，所述第二过滤装置(3)的底部固定连接有加热装置，所述第二过滤装置(3)左侧的出水口通过通管固定连接有混合沉淀池(4)，其特征在于：所述第二过滤装置(3)右侧的出水口固定连接有热量交换机构(5);
所述热量交换机构(5)包括罐体(6)，所述罐体(6)上靠近左侧的进水口固定连接有管一(7)，所述管一(7)的左端与第二过滤装置(3)右侧的出水口密封连接，所述罐体(6)的内壁固定连接有环形加热管(8)，所述环形加热管(8)的上下表面均开设有流通孔(9)，所述环形加热管(8)通过流通孔(9)固定连接有管二(10)，所述罐体(6)中靠近底部的环形加热管(8)通过流通孔(9)固定连接有管三(11)，所述管三(11)通过罐体(6)上靠近右侧的进水口与外部供冷水设备相连，所述罐体(6)中靠近顶部的环形加热管(8)通过流通孔(9)固定连接有管四(12)，所述管四(12)通过罐体(6)顶部的出水口与外部用热水设备相连，所述罐体(6)上靠近顶部的左侧开设有废水出口，所述罐体(6)通过废水出口固定连接有管五(13)，所述管五(13)上远离罐体(6)的一端密封连接有套筒(14)，所述套筒(14)的两端均开设有通孔，所述套筒(14)通过通孔与输液管(2)的表面密封连接，所述套筒(14)上靠近右侧的底部开设有通孔，所述套筒(14)通过通孔密封连接有管六(15)。
2.根据权利要求1所述的一种工业废水节能减排回收处理装置，其特征在于：所述环形加热管(8)的数量不少于七个，且相邻环形加热管(8)之间等距排列。
3.根据权利要求1所述的一种工业废水节能减排回收处理装置，其特征在于：所述环形加热管(8)上管二(10)的数量为两个，且两个管二(10)在环形加热管(8)上为中心对称，而相邻两个环形加热管(8)之间均通过管二(10)实现贯通连接。
4.根据权利要求1所述的一种工业废水节能减排回收处理装置，其特征在于：所述套筒(14)上靠近输液管(2)的右端固定连接有散热硅脂(16)，所述散热硅脂(16)的表面与输液管(2)的表面固定连接。
5.根据权利要求1所述的一种工业废水节能减排回收处理装置，其特征在于：所述管六(15)的底部固定连接有三通管(17)，所述三通管(17)的左端为自由端，所述三通管(17)的右端与第二过滤装置(3)的内部密封连接。
说明书
一种工业废水节能减排回收处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种工业废水节能减排回收处理装置。
背景技术
随着现代工业的发展，尤其是电子产业的发展，使得含有金属物质的废水越来越多，这些废水若得不到很好的处理就排放，会造成水资源、土壤等资源的严重污染。但现有的废水处理往往也只是简单的处理一下就排放，不能得到很好的利用，导致资源的浪费，为此，人们提出一种具有节能减排效果的废水回收处理装置，如中国专利CN206985937U所公开的一种工业废水回收处理装置，包括第一储水池、第二储水池以及供水罐，第一储水池用于接收外部工业废水，且第一储水池内设有介质过滤层;第一储水池的底端与第二储水池的顶端连通;第二储水池内设有超滤过滤层;所述第二储水池底端设有加热装置;所述供水罐内设有换热管，所述换热管的进水端与所述第二储水池的底端的淡水出口连通，所述换热管的出水端与所述第二储水池的顶端连通;所述供水罐与外部用热水设备连通，其能够过滤废水，并将其合理利用，减少资源的浪费，但是在实际使用中，由于换热管的热交换效率有限，使供水罐内的较低温度的水难以实现快速升温，使加热周期延长，同时经换热管循环的废水在经过换热管循环后仍具有大量的热量，热量在大量积聚且难以高效传递的情况下容易产生热量的损失。
实用新型内容
本实用新型的目的在于提供一种工业废水节能减排回收处理装置，对传统装置进行改进，解决了在实际使用中，由于换热管的热交换效率有限，使供水罐内的较低温度的水难以实现快速升温，使加热周期延长，同时经换热管循环的废水在经过换热管循环后仍具有大量的热量，热量在大量积聚且难以高效传递的情况下容易产生热量的损失的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水节能减排回收处理装置，包括第一过滤装置，所述第一过滤装置右侧的出水口固定连接有输液管，所述输液管的左端密封连接有第二过滤装置，所述第二过滤装置的底部固定连接有加热装置，所述第二过滤装置左侧的出水口通过通管固定连接有混合沉淀池，所述第二过滤装置右侧的出水口固定连接有热量交换机构;
所述热量交换机构包括罐体，所述罐体上靠近左侧的进水口固定连接有管一，所述管一的左端与第二过滤装置右侧的出水口密封连接，所述罐体的内壁固定连接有环形加热管，所述环形加热管的上下表面均开设有流通孔，所述环形加热管通过流通孔固定连接有管二，所述罐体中靠近底部的环形加热管通过流通孔固定连接有管三，所述管三通过罐体上靠近右侧的进水口与外部供冷水设备相连，所述罐体中靠近顶部的环形加热管通过流通孔固定连接有管四，所述管四通过罐体顶部的出水口与外部用热水设备相连，所述罐体上靠近顶部的左侧开设有废水出口，所述罐体通过废水出口固定连接有管五，所述管五上远离罐体的一端密封连接有套筒，所述套筒的两端均开设有通孔，所述套筒通过通孔与输液管的表面密封连接，所述套筒上靠近右侧的底部开设有通孔，所述套筒通过通孔密封连接有管六。
优选的，所述环形加热管的数量不少于七个，且相邻环形加热管之间等距排列。
优选的，所述环形加热管上管二的数量为两个，且两个管二在环形加热管上为中心对称，而相邻两个环形加热管之间均通过管二实现贯通连接。
优选的，所述套筒上靠近输液管的右端固定连接有散热硅脂，所述散热硅脂的表面与输液管的表面固定连接。
优选的，所述管六的底部固定连接有三通管，所述三通管的左端为自由端，所述三通管的右端与第二过滤装置的内部密封连接。
与现有技术相比，本实用新型的有益效果如下：
一、本实用新型通过热量交换机构的设置，一方面提高热交换的效率，减少加热周期，另一方面能够对废水中残留的热量进行充分的利用，减少热量不必要的损耗。
二、本实用新型通过管一使热量交换机构与第二过滤装置建立连接，罐体、管一、环形加热管、流通孔、管二、管三和管四之间的配合使用，外部供冷水设备将较低温度的水通过管三进入环形加热管中，在相邻环形加热管中通过管二实现水流的贯通，同时第二过滤装置中经过加热的废水通过管一进入罐体中，并通过废水将罐体的内部空间填充，使环形加热管和管二均沉浸在废水当中，进而使得环形加热管和管二内部的低温水能够充分的接受到高温废水的加热，提高加热效率，降低加热周期。
三、本实用新型通过管五、套筒、管六和输液管之间的配合使用，经过第一过滤装置过滤后的废水通过输液管传输至第二过滤装置中，通过将经过一次热循环过后的高温废水转移至套筒中，将流经至套筒内的低温废水进行预热，使得高温废水中的热量能够更充分的得到利用。
四、本实用新型通过上述结构之间的配合使用，解决了在实际使用中，由于换热管的热交换效率有限，使供水罐内的较低温度的水难以实现快速升温，使加热周期延长，同时经换热管循环的废水在经过换热管循环后仍具有大量的热量，热量在大量积聚且难以高效传递的情况下容易产生热量的损失的问题。
