申请日2018.04.22
公开(公告)日2019.01.18
IPC分类号C02F1/00; C02F1/28; B01D24/12; B01D24/46
摘要
本实用新型公开了一种污水处理装置的出水机构，包括塔体，所述塔体的底侧固定连接有进水管，所述塔体的顶侧固定连接有溢水管，所述溢水管的底端固定连接有过滤装置的输入口，所述过滤装置的输出口固定连接有收集管，所述收集管的底端固定连接有收集箱，所述过滤装置包括滤筒，所述滤筒的顶侧与溢水管的底端固定连接，所述滤筒的顶部安装有低速电机，所述低速电机的输出轴固定连接有转轴。本实用新型，通过上述相关结构的配合，使塔体内溢出的水得到过滤，同时通过滤料、传输片与隔离网的配合，使滤料内吸附的杂质挤出并由污水管排出，便于对滤料进行清洁，使用的效果较好。
权利要求书

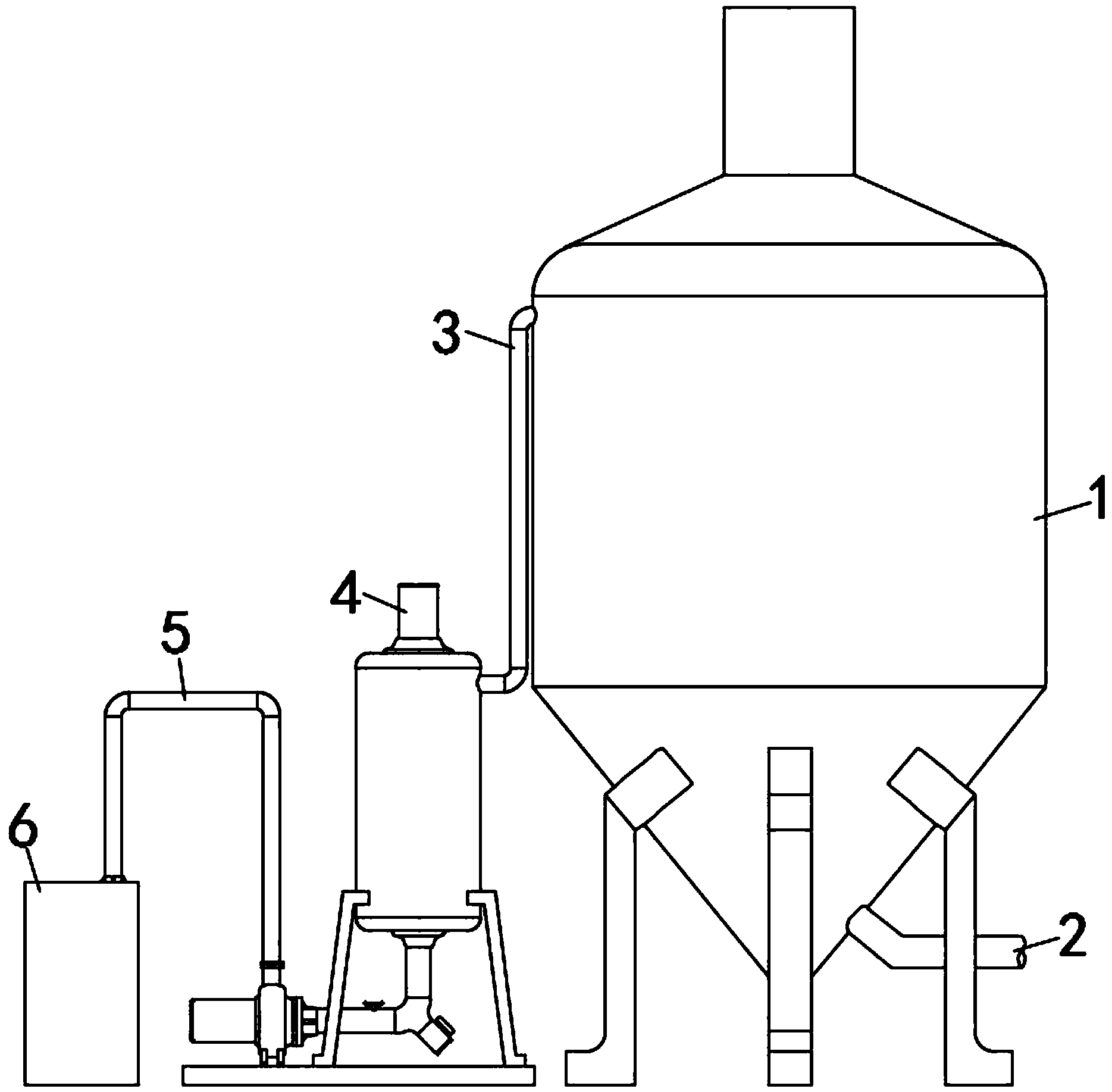

1.一种污水处理装置的出水机构，包括塔体(1)，所述塔体(1)的底侧固定连接有进水管(2)，所述塔体(1)的顶侧固定连接有溢水管(3)，其特征在于：所述溢水管(3)的底端固定连接有过滤装置(4)的输入口，所述过滤装置(4)的输出口固定连接有收集管(5)，所述收集管(5)的底端固定连接有收集箱(6);
所述过滤装置(4)包括滤筒(7)，所述滤筒(7)的顶侧与溢水管(3)的底端固定连接，所述滤筒(7)的顶部安装有低速电机(8)，所述低速电机(8)的输出轴固定连接有转轴(9)，所述转轴(9)的底端贯穿滤筒(7)的上表面延伸至滤筒(7)腔内的底部，所述滤筒(7)上靠近其顶部与底部的内壁均固定连接有隔离网(10)，所述隔离网(10)的中部与转轴(9)的外表面转动连接，所述转轴(9)中部的外表面固定连接有传输片(11)，且传输片(11)对应在两个隔离网(10)的相对面，相邻两个传输片(11)之间设有滤料(12)，所述滤筒(7)的底部固定连接有出水管(13)，所述出水管(13)的底端固定连接有三通管(14)，所述三通管(14)的其中一个管口固定连接有污水管(15)，所述三通管(14)的另外一个管口固定连接有输出管(16)，所述输出管(16)的一端固定连接有提升泵(17)的输入口，所述提升泵(17)的输出口与收集管(5)的底端固定连接，所述提升泵(17)的底部安装有底板(18)，所述滤筒(7)的底端固定连接有支架(19)，所述支架(19)的底部与底板(18)的顶部安装。
2.根据权利要求1所述的一种污水处理装置的出水机构，其特征在于：所述传输片(11)的数量不少于六个，各个传输片(11)沿转轴(9)的外表面依次间隔排列。
3.根据权利要求1所述的一种污水处理装置的出水机构，其特征在于：所述传输片(11)的外径大小与滤筒(7)的内径大小相适配。
4.根据权利要求1所述的一种污水处理装置的出水机构，其特征在于：所述滤料(12)为纤维滤料。
5.根据权利要求1所述的一种污水处理装置的出水机构，其特征在于：所述污水管(15)与输出管(16)的外壁均设有阀门。
说明书
一种污水处理装置的出水机构
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种污水处理装置的出水机构。
背景技术
废水厌氧生物处理是环境工程与能源工程中的一项重要技术，是有机废水强有力的处理方法之一，多用于城市污水厂的污泥、有机废料及高浓度有机废水的处理。传统的废水厌氧生物处理设备为普通消化池，由于存在水力停留时间长、有机负荷低等缺点限制了应用，现在普遍使用的设备则为塔式的厌氧池，即厌氧塔或上流式厌氧复合床反应器，具有应用范围广、能耗低、负荷高、剩余污泥量少、氮磷营养需要量较少、厌氧处理过程有一定杀菌作用、厌氧活性污泥可以长期储存。厌氧池内多设有布水系统、污泥床、三相分离器等，厌氧池的底部设为平底，以方便厌氧池内设置布水系统等，但是平底容易造成布水死区，需要在厌氧池内设置布水管、布水器等，增加了厌氧池的操作、维护复杂程度，为此就出现了污水处理装置，后来便于对厌氧池出来的水源进行收集处理，就出现了污水处理装置的出水机构，如中国专利CN207091104U公开了一种塔式厌氧池污水处理装置，具有支脚，设置于支脚上的塔体，塔体内由下而上经两层拦截网依次划分为进水混合区、污水净化区和出水区，塔体内、出水区上方设有溢水装置;所述塔体上接有进水机构、内水循环机构和出水机构，其中进水机构连通塔体内的进水混合区;所述内水循环机构的进水口连通塔体内的出水区，内水循环机构的出水口连通塔体内的进水混合区;所述出水机构接于塔体上与溢水装置对应位置，用于排出从溢水装置溢出的水。由于出水机构不能很好的过滤水源，导致水源的杂质处理不是很彻底，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种污水处理装置的出水机构，具备结构简单、使用方便的优点，解决了传统产品杂质处理不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理装置的出水机构，包括塔体，所述塔体的底侧固定连接有进水管，所述塔体的顶侧固定连接有溢水管，所述溢水管的底端固定连接有过滤装置的输入口，所述过滤装置的输出口固定连接有收集管，所述收集管的底端固定连接有收集箱。
所述过滤装置包括滤筒，所述滤筒的顶侧与溢水管的底端固定连接，所述滤筒的顶部安装有低速电机，所述低速电机的输出轴固定连接有转轴，所述转轴的底端贯穿滤筒的上表面延伸至滤筒腔内的底部，所述滤筒上靠近其顶部与底部的内壁均固定连接有隔离网，所述隔离网的中部与转轴的外表面转动连接，所述转轴中部的外表面固定连接有传输片，且传输片对应在两个隔离网的相对面，相邻两个传输片之间设有滤料，所述滤筒的底部固定连接有出水管，所述出水管的底端固定连接有三通管，所述三通管的其中一个管口固定连接有污水管，所述三通管的另外一个管口固定连接有输出管，所述输出管的一端固定连接有提升泵的输入口，所述提升泵的输出口与收集管的底端固定连接，所述提升泵的底部安装有底板，所述滤筒的底端固定连接有支架，所述支架的底部与底板的顶部安装。
优选的，所述传输片的数量不少于六个，各个传输片沿转轴的外表面依次间隔排列。
优选的，所述传输片的外径大小与滤筒的内径大小相适配。
优选的，所述滤料为纤维滤料。
优选的，所述污水管与输出管的外壁均设有阀门。
与现有技术相比，本实用新型的有益效果是：本实用新型通过滤筒、传输片与滤料的配合，由塔体内溢出的水沿传输片所在方向流动的过程中，水体内的杂质逐渐被滤料吸附，然后在保证已关闭污水管阀门的同时过滤后的水经提升泵作用后进入到收集箱内，滤料在吸附较多水体中杂质后会膨胀变大，这时在保证已关闭输出管阀门的同时启动低速电机带动传输片转动，通过传输片与隔离网挤压滤料使滤料中的杂质逐渐被挤出，最后由污水管排出，这样一来便于对滤料进行清洁，防止滤料因吸附较多杂质后其吸附效果降低，较传统方式效果好。
