申请日2018.04.20
公开(公告)日2019.01.04
IPC分类号C02F9/14
摘要
本实用新型提供一种混凝土搅拌废水处理装置，包括处理箱一和处理箱二，所述处理箱一设置在处理箱二顶部，所述处理箱一与处理箱二内分别设置有固定杆一和固定杆二，所述固定杆一与固定杆二之间通过转动轴一连接，所述处理箱一一侧设有机箱，所述机箱内设置有电动机，所述处理箱一内设有转动杆，所述转动杆安装在电动机的输出轴上，所述转动杆上套设有搅动板，所述处理箱一底部设有过滤板栅一，所述处理箱二内设有活性炭板、过滤板栅二和生物膜板，所述活性炭板、过滤板栅二和生物膜板由上而下依次设置，所述过滤板栅二底部设有隔板，所述隔板上设有排水口，该混凝土搅拌废水处理装置设计新颖，结构合理，净化效果好，成本投入少。
权利要求书

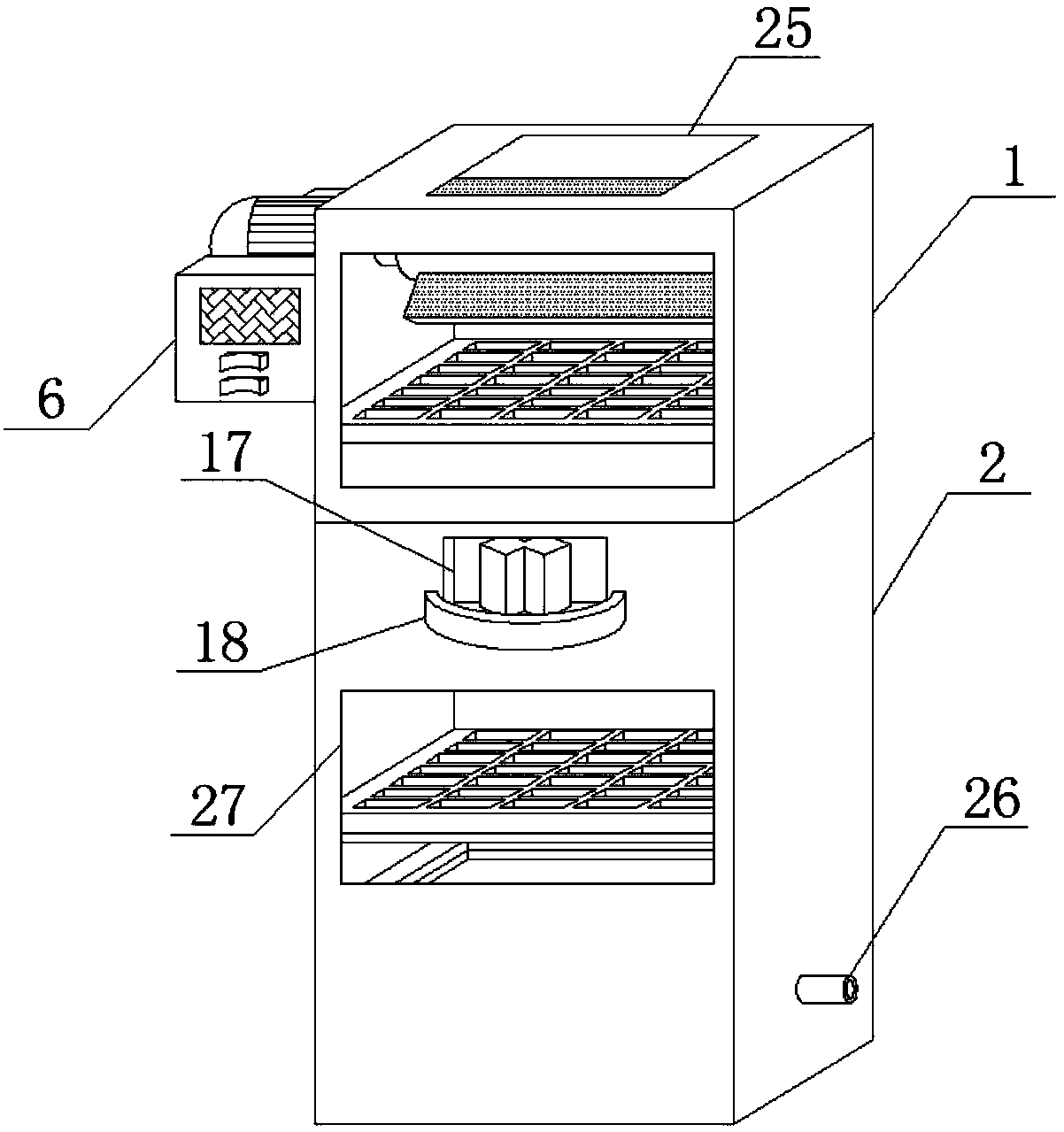

1.一种混凝土搅拌废水处理装置，其特征在于：包括处理箱一(1)和处理箱二(2)，所述处理箱一(1)设置在处理箱二(2)顶部，所述处理箱一(1)与处理箱二(2)内分别设置有固定杆一(3)和固定杆二(4)，所述固定杆一(3)与固定杆二(4)之间通过转动轴一(5)连接，所述处理箱一(1)一侧设有机箱(6)，所述机箱(6)内设置有电动机(7)，所述处理箱一(1)内设有转动杆(8)，所述转动杆(8)安装在电动机(7)的输出轴上，所述转动杆(8)上套设有搅动板(9)，所述处理箱一(1)底部设有过滤板栅一(10)，所述处理箱二(2)内设有活性炭板(11)、过滤板栅二(12)和生物膜板(13)，所述活性炭板(11)、过滤板栅二(12)和生物膜板(13)由上而下依次设置，所述过滤板栅二(12)底部设有隔板(14)，所述隔板(14)上设有排水口(15)，所述排水口(15)内设有阀门(16)，所述处理箱二(2)上设有撒药口(17)，所述撒药口(17)上设有放置板(18)，所述放置板(18)上设置有药瓶(19)，所述药瓶(19)通过转动轴二(20)安装在放置板(18)上，所述机箱(6)上设有蓄电池(21)、电动机开关(22)和阀门开关(23)。
2.根据权利要求1所述的一种混凝土搅拌废水处理装置，其特征在于：所述电动机开关(22)和阀门开关(23)分别通过电线与蓄电池(21)连接，所述蓄电池(21)通过电线分别与电动机(7)和阀门(16)连接。
3.根据权利要求1所述的一种混凝土搅拌废水处理装置，其特征在于：所述药瓶(19)内设有2个容置腔，所述容置腔底部设有网孔(24)。
4.根据权利要求1所述的一种混凝土搅拌废水处理装置，其特征在于：所述处理箱一(1)顶部设有进水口(25)，所述处理箱二(2)一侧设有排水管(26)。
5.根据权利要求1所述的一种混凝土搅拌废水处理装置，其特征在于：所述处理箱一(1)和处理箱二(2)上均设有观察玻璃(27)。
说明书
一种混凝土搅拌废水处理装置
技术领域
本实用新型是一种混凝土搅拌废水处理装置，属于废水处理装置技术领域。
背景技术
近几年城市发展迅速，在日常生活中经常见到建筑物的建造，在建造建筑物时，需要使用大量水，特别是在与混凝土配合使用时，更加需要充足的水，但是使用完毕后一般会产生许多废水，因此会造成大量的水资源浪费情况，并且间接的提高了建造成本，因此需要使用废水处理装置来对废水进行净化处理，但是现在的废水处理装置大都存在一定的不足，一方面，普通的废水处理装置大都是固定结构，各种各样的废水都是相同的流程，因此在净化一部分无固体杂质的废水时会浪费时间，并且一般的废水处理装置大都价格昂贵，增加了成本投入，另一方面，现在的废水处理装置经常会出现净化不彻底的情况，因此现在需要一种混凝土搅拌废水处理装置来帮助解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种混凝土搅拌废水处理装置，以解决上述背景技术中提出的问题,本实用新型设计新颖，结构合理，净化效果好，成本投入少。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种混凝土搅拌废水处理装置，包括处理箱一和处理箱二，所述处理箱一设置在处理箱二顶部，所述处理箱一与处理箱二内分别设置有固定杆一和固定杆二，所述固定杆一与固定杆二之间通过转动轴一连接，所述处理箱一一侧设有机箱，所述机箱内设置有电动机，所述处理箱一内设有转动杆，所述转动杆安装在电动机的输出轴上，所述转动杆上套设有搅动板，所述处理箱一底部设有过滤板栅一，所述处理箱二内设有活性炭板、过滤板栅二和生物膜板，所述活性炭板、过滤板栅二和生物膜板由上而下依次设置，所述过滤板栅二底部设有隔板，所述隔板上设有排水口，所述排水口内设有阀门，所述处理箱二上设有撒药口，所述撒药口上设有放置板，所述放置板上设置有药瓶，所述药瓶通过转动轴二安装在放置板上，所述机箱上设有蓄电池、电动机开关和阀门开关。
作为本实用新型的一种优选实施方式，所述电动机开关和阀门开关分别通过电线与蓄电池连接，所述蓄电池通过电线分别与电动机和阀门连接。
作为本实用新型的一种优选实施方式，所述药瓶内设有2个容置腔，所述容置腔底部设有网孔。
作为本实用新型的一种优选实施方式，所述处理箱一顶部设有进水口，所述处理箱二一侧设有排水管。
作为本实用新型的一种优选实施方式，所述处理箱一和处理箱二上均设有观察玻璃。
本实用新型的有益效果：
1.在使用混凝土搅拌废水处理装置时，能够根据废水的不同状态进行不同的处理方式，从而能够减少所用时间，并且该装置造价不高，因此能够节约成本;
2.该混凝土搅拌废水处理装置，能够进行多重过滤，将水中的大颗粒杂质、有毒有害物质以及小分子杂质都能够逐步过滤，能够最大程度上净化废水，从而能够减少建筑工地上的用水量;
3.该混凝土搅拌废水处理装置设计新颖，结构合理，净化效果好，成本投入少。
