申请日2018.04.20
公开(公告)日2019.01.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种同心式污水处理装置，属于水体净化领域，其包括第一椭圆形外壁、第二椭圆形外壁和第三椭圆形外壁，所述的第一椭圆形外壁、第二椭圆形外壁和第三椭圆形外壁由外至内依次等间距嵌套，在第一椭圆形外壁与第二椭圆形外壁之间形成第一循环水处理通道，第二椭圆形外壁与第三椭圆形外壁之间形第二循环水处理通道，沿着第一循环水处理通道内铺设有第一处理料部，沿着第二循环水处理通道内铺设有第二处理料部，所述的第一处理料部与第二处理料部结构相同，整体方案简单高效，具备良好的除氮效果，易于实施易于进一步改进，可以大大解放人力物力。
权利要求书

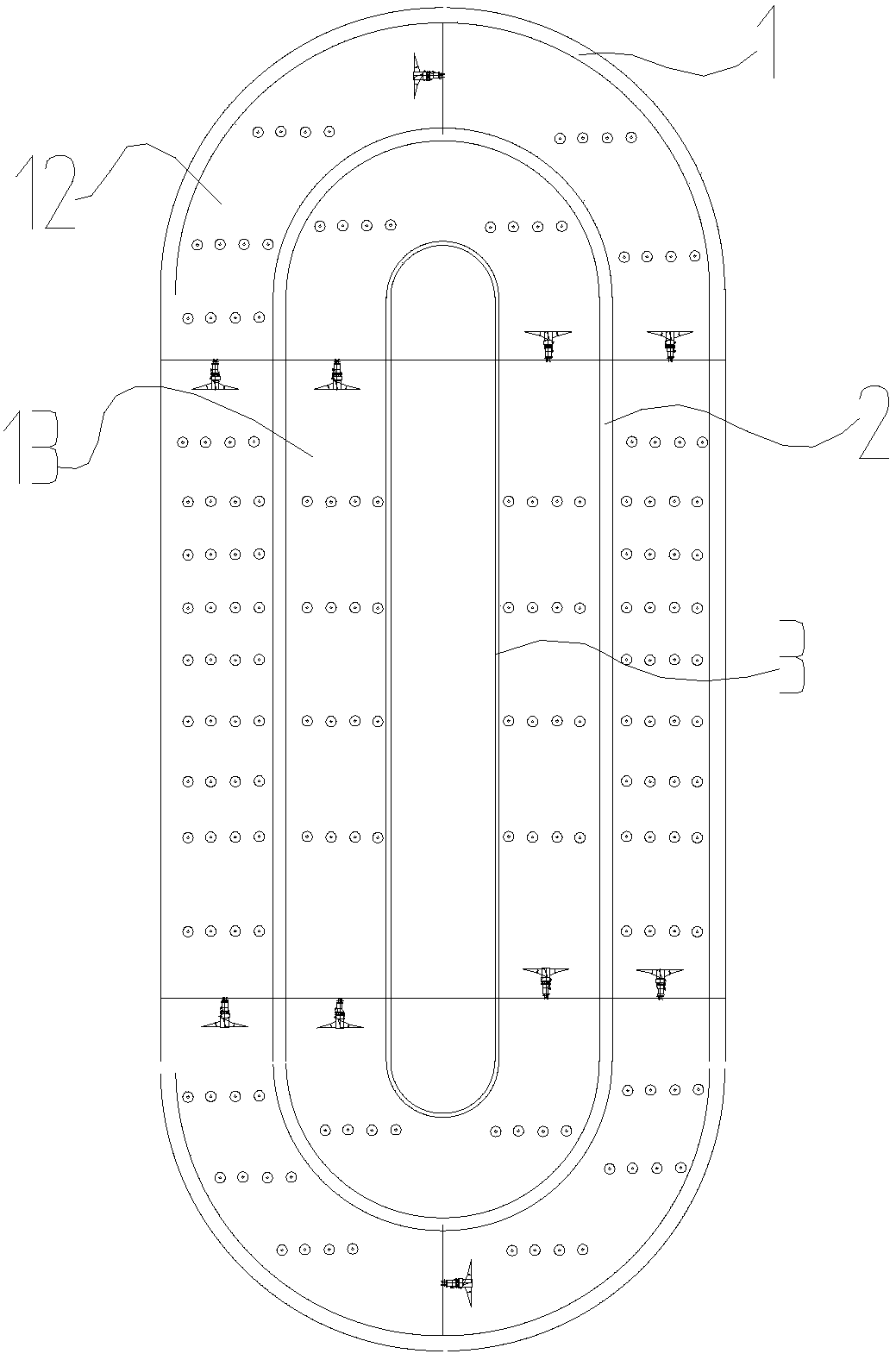

1.一种同心式污水处理装置，其特征在于：包括第一椭圆形外壁(1)、第二椭圆形外壁(2)和第三椭圆形外壁(3)，所述的第一椭圆形外壁、第二椭圆形外壁和第三椭圆形外壁由外至内依次等间距嵌套，在第一椭圆形外壁与第二椭圆形外壁之间形成第一循环水处理通道(12)，第二椭圆形外壁与第三椭圆形外壁之间形第二循环水处理通道(13)，第一循环水处理通道(12)与第二循环水处理通道(13)通过公共口接通，沿着第一循环水处理通道内铺设有第一处理料部，沿着第二循环水处理通道内铺设有第二处理料部;
所述的第一处理料部(4)与第二处理料部(5)结构相同，所述的第一处理料部由多个由上到下依次布设的波形基板(4a)组成，每个波形基板与相邻的波形基板之间通过吊杆相连接，每个波形基板的波峰下方都设有一列绳形填料(4b)。
2.根据权利要求1所述的一种同心式污水处理装置，其特征在于：所述的绳形填料包括主编织绳，主编织绳的外周上由上至下连接有多个副编织绳。
3.根据权利要求1所述的一种同心式污水处理装置，其特征在于：所述的第二处理料部的上表面低于第一处理料部的上表面。
4.根据权利要求1所述的一种同心式污水处理装置，其特征在于：还包括两个第一横跨梁，两个第一横跨梁对称设置，每个第一横跨梁都横穿过第一循环水处理通道、第二循环水处理通道，每个第一横跨梁上都配装有多个潜水搅拌装置。
5.根据权利要求1所述的一种同心式污水处理装置，其特征在于：位于第一循环水处理通道、第二循环水处理通道底部都设有曝气管。
说明书
一种同心式污水处理装置
技术领域
本实用新型涉及净化水环境处理领域，特别涉及一种同心式污水处理装置。
背景技术
现有的矩形净化池具有一定的脱氮效果，但其除磷效率不够高，若需除磷，沟前应加设单独厌氧池，氨氮去除率不高COD、氨氮去除率均在80%—90%，剩余污泥量较大，面对未来污水处理厂水质排放标准的提高，以及污泥深度处理的新要求，需要提供一种新型的水体净化装置。
实用新型内容
实用新型目的，本实用新型针对上述现有的除水系统，循环率低，结构不科学的问题，而提供了一种同心式污水处理装置，其实现了椭圆形输水通道进行输水，由第一处理料部进行水体净化为微生物提供生长环境，保持良好的高效率除氮工作。
本实用新型所要解决的问题是由以下技术方案实现的：
一种同心式污水处理装置，其包括第一椭圆形外壁、第二椭圆形外壁和第三椭圆形外壁，所述的第一椭圆形外壁、第二椭圆形外壁和第三椭圆形外壁由外至内依次等间距嵌套，在第一椭圆形外壁与第二椭圆形外壁之间形成第一循环水处理通道，第二椭圆形外壁与第三椭圆形外壁之间形第二循环水处理通道，沿着第一循环水处理通道内铺设有第一处理料部，沿着第二循环水处理通道内铺设有第二处理料部;
所述的第一处理料部与第二处理料部结构相同，所述的第一处理料部由多个由上到下依次布设的波形基板组成，每个波形基板与相邻的波形基板之间通过吊杆相连接，每个波形基板的波峰下方都设有一列绳形填料。
进一步的，所述的绳形填料包括主编织绳，主编织绳的外周上由上至下连接有多个副编织绳。
进一步的，所述的第二处理料部的上表面低于第一处理料部的上表面。
进一步的，还包括两个第一横跨梁，两个第一横跨梁对称设置，每个第一横跨梁都横穿过第一循环水处理通道、第二循环水处理通道，每个第一横跨梁上都配装有多个潜水搅拌装置。
进一步的，位于第一循环水处理通道、第二循环水处理通道底部都设有曝气管。
本实用新型相对于现有而言具有的有益效果：
通过设置了两个椭圆形的循环水，整体表面积最大，距离最长，通过设置了波形板进一步扩大比表面积，可以大大提升处理效率。
整体方案简单高效，具备良好的除氮效果，易于实施易于进一步改进，可以大大解放人力物力。
