申请日2018.04.11
公开(公告)日2019.03.08
IPC分类号B01D29/50; B01D29/13; B01D29/88; B01D29/96
摘要
本实用新型公开了一种带备用装置的城市污水处理的过滤装置，其结构包括底架、支撑板条、固定板、过滤膜、安装座、连接管、弧形管、入水装置、备用膜、定位架、第一出水管，支撑板条的底面垂直焊接于底架的上表面，过滤膜的左端面设有连接管，连接管的左端与弧形管的右端相嵌套，安装座嵌入安装于过滤膜的左端，入水装置的正表面设有弧形管，备用膜位于过滤膜的背面;本实用新型一种带备用装置的城市污水处理的过滤装置，结构上设有入水装置，第二出水管嵌入安装于弧形管的内部，在需要进行更换过滤膜时，可利用减速电机带动双齿轮和锥齿轮等传动零件使入水盘转动，将水盘开口处转到导通备用膜的位置，在不影响污水过滤的同时可对过滤膜进行更换。
权利要求书

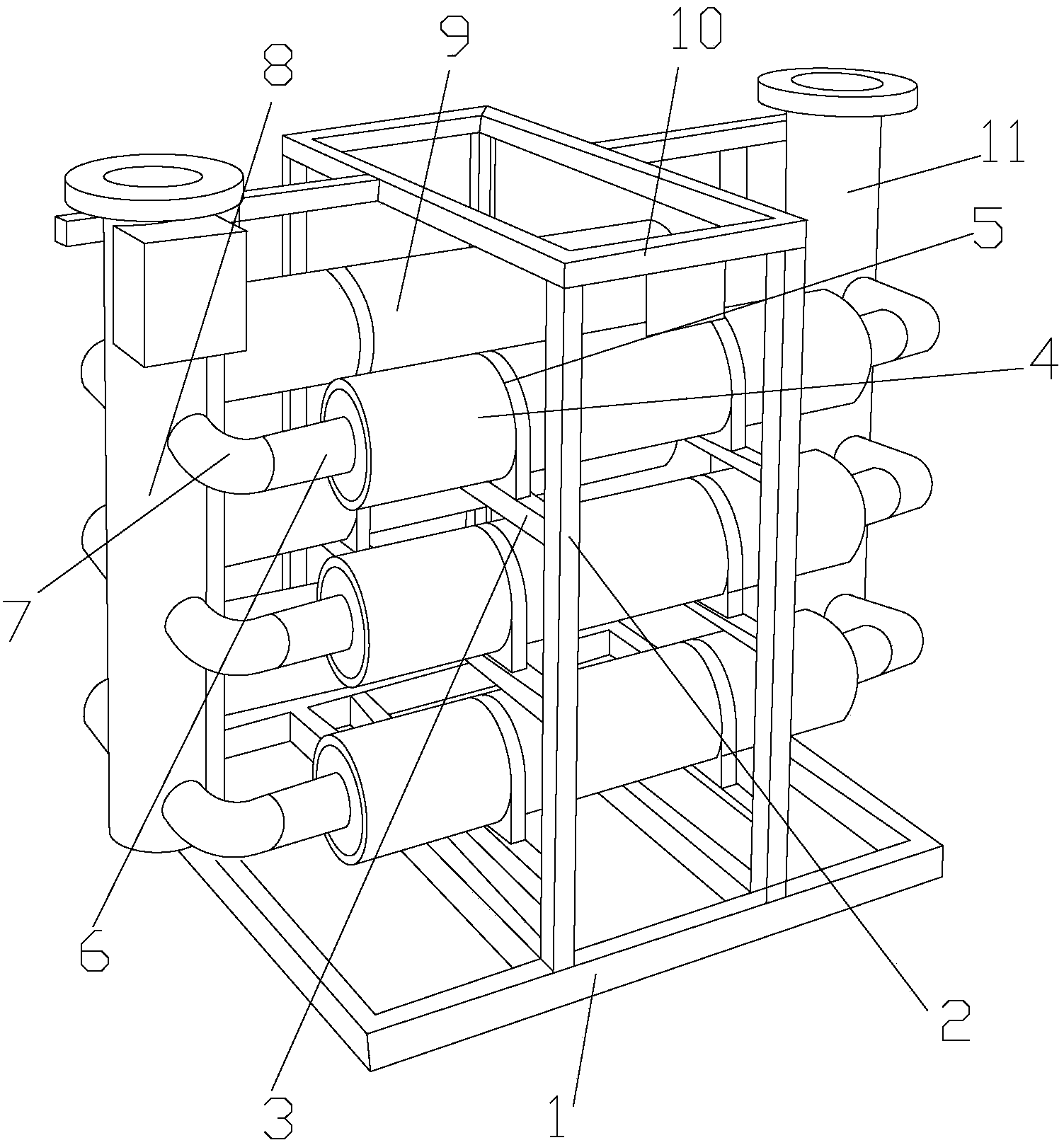

1.一种带备用装置的城市污水处理的过滤装置，其特征在于：其结构包括底架(1)、支撑板条(2)、固定板(3)、过滤膜(4)、安装座(5)、连接管(6)、弧形管(7)、入水装置(8)、备用膜(9)、定位架(10)、第一出水管(11)，所述支撑板条(2)的底面垂直焊接于底架(1)的上表面，所述，所述过滤膜(4)的左端面设有连接管(6)，所述连接管(6)的左端与弧形管(7)的右端相嵌套，所述安装座(5)嵌入安装于过滤膜(4)的左端，所述入水装置(8)的正表面设有弧形管(7)，所述备用膜(9)位于过滤膜(4)的背面，所述定位架(10)的底面与支撑板条(2)的上表面相焊接，所述第一出水管(11)安装于过滤膜(4)的右端，所述入水装置(8)包括管体(801)、挡板(802)、连接盘(803)、入水盘(804)、齿轮(805)、转杆(806)、小齿轮(807)、双齿轮(808)、传动轮(809)、锥齿轮(8010)、减速电机(8011)、第二出水管(8012)，所述管体(801)的右端与第二出水管(8012)相嵌套，所述挡板(802)的上表面与入水盘(804)的底面相贴合，所述连接盘(803)的底面与管体(801)的上表面相焊接，所述齿轮(805)与入水盘(804)相啮合，所述转杆(806)的底端嵌入安装于小齿轮(807)的内部，所述双齿轮(808)的外轮与小齿轮(807)相啮合，所述传动轮(809)与双齿轮(808)的内轮相啮合，所述锥齿轮(8010)嵌入安装于减速电机(8011)的正表面。
2.根据权利要求1所述的一种带备用装置的城市污水处理的过滤装置，其特征在于：所述固定板(3)的正表面垂直焊接于支撑板条(2)的背面。
3.根据权利要求1所述的一种带备用装置的城市污水处理的过滤装置，其特征在于：所述入水装置(8)的背面与备用膜(9)的左端相连接。
4.根据权利要求1所述的一种带备用装置的城市污水处理的过滤装置，其特征在于：所述第二出水管(8012)嵌入安装于弧形管(7)的内部。
5.根据权利要求1所述的一种带备用装置的城市污水处理的过滤装置，其特征在于：所述过滤膜(4)直径180mm的圆柱体结构。
说明书
一种带备用装置的城市污水处理的过滤装置
技术领域
本实用新型是一种带备用装置的城市污水处理的过滤装置，属于污水过滤领域。
背景技术
污水处理过滤器适用于液体特别是有毒介质中，固体悬浮颗粒的分离。污水处理过滤器主要是处理污水，使其可以循环使用;污水处理过滤器使用场合有冶金行业的给排水系统---连铸连轧水系统，高炉水系统，浊、净环水循环系统和补水系统;电厂行业的汽轮机冷却水系统;锅炉湿法冷却水系统;大型空压机、大型制氧机、大型空调机冷却水系统;汽轮机海水、湖水、河水直流式冷却过滤系统。
现有技术公开了申请号为：201611003705.4的一种污水过滤膜清洁设备，包括清洁箱，所述清洁箱一侧表面开有开口，所述清洁箱内设有插装进料转动机构、喷洒机构以及磨刷机构，所述插装进料转动机构由水平放置插装在清洁箱内一侧表面竖直排列的一对插装轴、分别套装在一对插装轴上的转管、分别套装在转管上的开有凹槽的转轮A与设有凸起的转轮B、设置在转轮A凹槽内底面的防滑垫、铰链连接在清洁箱开口处的扣盖、开在扣盖上且与一对插装轴位置相对应的圆口、嵌装在圆口内的轴承、设置在清洁箱内侧表面旋转端为水平的旋转电机、套装在旋转电机旋转端的主动齿轮和套装在位于上端的转管的从动齿轮构成，但是该现有技术过滤膜在使用一段时间后需要进行更换，在更换的过程中就需要停止设备的使用才能进行更换，影响污水过滤的效率。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种带备用装置的城市污水处理的过滤装置，以解决过滤膜在使用一段时间后需要进行更换，在更换的过程中就需要停止设备的使用才能进行更换，影响污水过滤的效率的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种带备用装置的城市污水处理的过滤装置，其结构包括底架、支撑板条、固定板、过滤膜、安装座、连接管、弧形管、入水装置、备用膜、定位架、第一出水管，所述支撑板条的底面垂直焊接于底架的上表面，所述，所述过滤膜的左端面设有连接管，所述连接管的左端与弧形管的右端相嵌套，所述安装座嵌入安装于过滤膜的左端，所述入水装置的正表面设有弧形管，所述备用膜位于过滤膜的背面，所述定位架的底面与支撑板条的上表面相焊接，所述第一出水管安装于过滤膜的右端，所述入水装置包括管体、挡板、连接盘、入水盘、齿轮、转杆、小齿轮、双齿轮、传动轮、锥齿轮、减速电机、第二出水管，所述管体的右端与第二出水管相嵌套，所述挡板的上表面与入水盘的底面相贴合，所述连接盘的底面与管体的上表面相焊接，所述齿轮与入水盘相啮合，所述转杆的底端嵌入安装于小齿轮的内部，所述双齿轮的外轮与小齿轮相啮合，所述传动轮与双齿轮的内轮相啮合，所述锥齿轮嵌入安装于减速电机的正表面。
进一步地，所述固定板的正表面垂直焊接于支撑板条的背面。
进一步地，所述入水装置的背面与备用膜的左端相连接。
进一步地，所述第二出水管嵌入安装于弧形管的内部。
进一步地，所述过滤膜直径180mm的圆柱体结构。
进一步地，所述底架采用碳钢制造。
进一步地，所述入水装置采用不锈钢制造。
有益效果
本实用新型一种带备用装置的城市污水处理的过滤装置，结构上设有入水装置，第二出水管嵌入安装于弧形管的内部，在需要进行更换过滤膜时，可利用减速电机带动双齿轮和锥齿轮等传动零件使入水盘转动，将水盘开口处转到导通备用膜的位置，在不影响污水过滤的同时可对过滤膜进行更换。
