申请日2018.05.31
公开(公告)日2019.04.30
IPC分类号C02F9/02; C02F103/04
摘要
本实用新型属于水处理技术领域，具体公开了一种双级RO纯水处理设备，包括顺次连接在水处理管路中的原水泵、过滤装置、第一高压泵、第一反渗透装置、第二高压泵、第二反渗透装置和集水箱，在过滤装置与第一高压泵之间、第一反渗透装置与第二高压泵之间以及第二反渗透装置与集水箱之间的水处理管路上分别设置有均与中央处理器信号连接的第一流量传感器、第二流量传感器和第三流量传感器，中央处理器还分别与原水泵、第一高压泵和第二高压泵信号连接。本设备通过设置三个流量传感器实时监控水处理管路中的流量信息，供中央处理器以此为根据给出不同的处理方式指令回路流通或暂停，避免管路因流量小而压力差过大压坏设备甚至是膜元件。
权利要求书
1.一种双级RO纯水处理设备，其特征在于，包括顺次连接在水处理管路中的原水泵、过滤装置、第一高压泵、第一反渗透装置、第二高压泵、第二反渗透装置和集水箱，在所述过滤装置与所述第一高压泵之间、所述第一反渗透装置与所述第二高压泵之间以及所述第二反渗透装置与所述集水箱之间的水处理管路上分别设置有均与中央处理器信号连接的第一流量传感器、第二流量传感器和第三流量传感器，所述中央处理器还分别与所述原水泵、所述第一高压泵和所述第二高压泵信号连接。
2.根据权利要求1所述的一种双级RO纯水处理设备，其特征在于，还包括清洗回路，所述清洗回路的一端通过第一三通电磁阀连通在所述过滤装置与所述第一流量传感器之间的水处理管路上，另一端通过第二三通电磁阀连通在所述第三流量传感器与所述集水箱之间的水处理管路上，在所述清洗回路上还设置有给药箱、间歇式增压泵和水泵，所述第一三通电磁阀、第二三通电磁阀、所述给药箱、所述间歇式增压泵和水泵分别与所述中央处理器信号连接。
3.根据权利要求2所述的一种双级RO纯水处理设备，其特征在于，还包括清洗支路，所述清洗支路的一端与所述清洗回路连通，另一端通过与所述中央处理器信号连接的第三三通电磁阀连接在所述第一反渗透装置与所述第二流量传感器之间的水处理管路上。
4.根据权利要求3所述的一种双级RO纯水处理设备，其特征在于，所述给药箱、水泵和所述间歇式增压泵均设置在所述清洗回路与所述清洗支路连接位置处的上游。
5.根据权利要求1所述的一种双级RO纯水处理设备，其特征在于，还包括回流回路，所述回流回路连通在所述第一反渗透装置废水排出端、所述第二反渗透装置的废水排出端和过滤装置的进水口之间，在所述回流回路上还设置有回流泵。
6.根据权利要求1所述的一种双级RO纯水处理设备，其特征在于，所述过滤装置包括石英砂过滤部件、活性炭过滤部件和软化水过滤部件，所述石英砂过滤部件的出水口与所述活性炭过滤部件的入水口连通，所述软化水过滤部件的入水口与所述活性炭过滤部件的出水口连通。
7.根据权利要求6所述的一种双级RO纯水处理设备，其特征在于，所述石英砂过滤部件从上至少依次设置有第一石英砂层、第二石英砂层、第三石英砂层和第四石英砂层。
8.根据权利要求7所述的一种双级RO纯水处理设备，其特征在于，所述第一石英砂层、第二石英砂层、第三石英砂层和第四石英砂层中石英砂的尺寸从上到下依次降低。
9.根据权利要求1-8中任一项所述的一种双级RO纯水处理设备，其特征在于，在所述过滤装置和所述第一高压泵之间设置有低压保护开关。
10.根据权利要求9所述的一种双级RO纯水处理设备，其特征在于，在所述第一高压泵和所述第一反渗透装置之间、所述第二高压泵和所述第二反渗透装置之间设置有高压保护开关。
说明书
一种双级RO纯水处理设备
技术领域
本实用新型属于水处理技术领域，尤其涉及一种双级RO纯水处理设备。
背景技术
RO(Reverses Osmosis)即反渗透的水---亦即纯净水。当前，家用反渗透净水机通产是对自来水进行4-5级过滤，以达到生产能够直接饮用的净水。其过滤材质分别为活性炭、PP棉、反渗透膜。其中反渗透膜会去除水中95%左右的离子、细菌和胶体悬浮物，自来水中约50%的水通过反渗透膜上的微孔成为可饮用纯净水，另有约50%的水含有浓缩的离子、细菌和胶体悬浮物，成为废水排放。随着对纯净水质量要求的提高，市面上出现了双级反渗透净水装置。
随着双级反渗透净水装置运行时间的增加，浓缩离子会在第一级反渗透膜表面结垢，细菌和胶体悬浮物会在第一级反渗透膜表面沉积，这些污染物会导致第一级反渗透膜微孔堵塞，而使第一级反渗透处理装置的产水量下降，废水量增加，进而使得第二级反渗透处理装置的原水供应不足。但在公知的水处理技术领域，水处理器设备中具有反渗透膜元件组成的反渗透组件，而来自预处理的水，经高压水泵升压后，供给反渗透组件。高压泵的启动压力应大于0.1-0.15MPa，若低于这个压力，可能造成高压泵空转从而烧坏电机;而当原水供水不足时，而后面渗透压差还未降下来，很可能因为压力差过大压坏系统甚至是膜元件。
因此，针对以上不足，本实用新型急需提供一种双级RO纯水处理设备。
实用新型内容
本实用新型的目的在于提供一种双级RO纯水处理设备，实时监测水处理管路中的流量以解决现有技术中原水供应不足而导致的设备受损的问题。
本实用新型提供了下述方案：

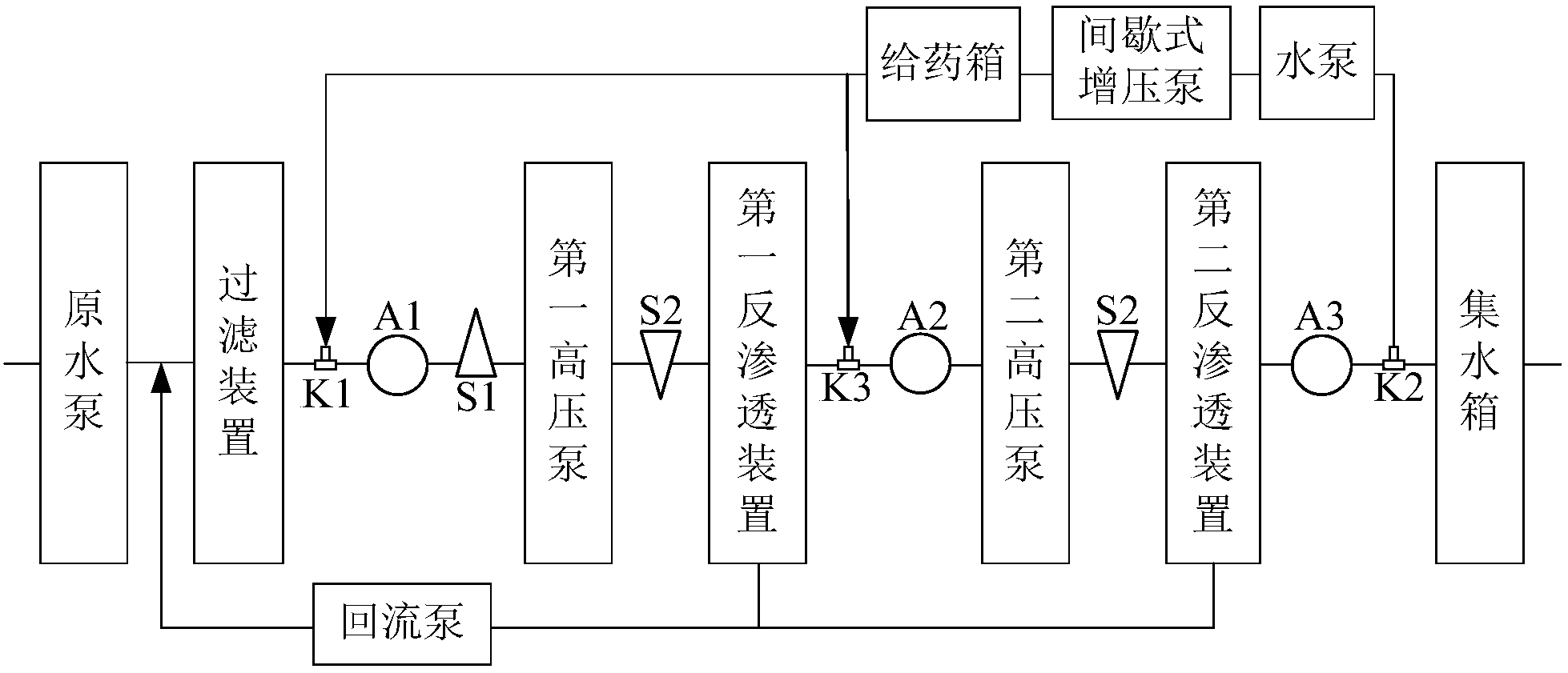

一种双级RO纯水处理设备，包括顺次连接在水处理管路中的原水泵、过滤装置、第一高压泵、第一反渗透装置、第二高压泵、第二反渗透装置和集水箱，在所述过滤装置与所述第一高压泵之间、所述第一反渗透装置与所述第二高压泵之间以及所述第二反渗透装置与所述集水箱之间的水处理管路上分别设置有均与中央处理器信号连接的第一流量传感器、第二流量传感器和第三流量传感器，所述中央处理器还分别与所述原水泵、所述第一高压泵和所述第二高压泵信号连接。
如上所述的一种双级RO纯水处理设备，进一步优选为，还包括清洗回路，所述清洗回路的一端通过第一三通电磁阀连通在所述过滤装置与所述第一流量传感器之间的水处理管路上，另一端通过第二三通电磁阀连通在所述第三流量传感器与所述集水箱之间的水处理管路上，在所述清洗回路上还设置有给药箱、间歇式增压泵和水泵，所述第一三通电磁阀、第二三通电磁阀、所述给药箱、所述间歇式增压泵和水泵分别与所述中央处理器信号连接。
如上所述的一种双级RO纯水处理设备，进一步优选为，还包括清洗支路，所述清洗支路的一端与所述清洗主路连通，另一端通过与所述中央处理器信号连接的第三三通电磁阀连接在所述第一反渗透装置与所述第二流量传感器之间的水处理管路上。
如上所述的一种双级RO纯水处理设备，进一步优选为，所述给药箱、水泵和所述间歇式增压泵均设置在所述清洗主路与所述清洗支路连接位置处的上游。
如上所述的一种双级RO纯水处理设备，进一步优选为，还包括回流回路，所述回流回路连通在所述第一反渗透装置废水排出端、所述第二反渗透装置的废水排出端和过滤装置的进水口之间，在所述回流回路上还设置有回流泵。
如上所述的一种双级RO纯水处理设备，进一步优选为，所述过滤装置包括石英砂过滤部件、活性炭过滤部件和软化水过滤部件，所述石英砂过滤部件的出水口与所述活性炭过滤部件的入水口连通，所述软化水过滤部件的入水口与所述活性炭过滤部件的出水口连通。
如上所述的一种双级RO纯水处理设备，进一步优选为，所述石英砂过滤部件从上至少依次设置有第一石英砂层、第二石英砂层、第三石英砂层和第四石英砂层。
如上所述的一种双级RO纯水处理设备，进一步优选为，所述第一石英砂层、第二石英砂层、第三石英砂层和第四石英砂层中石英砂的尺寸从上到下依次降低。
如上所述的一种双级RO纯水处理设备，进一步优选为，在所述过滤装置和所述第一高压泵之间设置有低压保护开关。
如上所述的一种双级RO纯水处理设备，进一步优选为，在所述第一高压泵和所述第一反渗透装置之间、所述第二高压泵和所述第二反渗透装置之间设置有高压保护开关。
本实用新型公开了一种双级RO纯水处理设备，包括顺次连接在水处理管路中的原水泵、过滤装置、第一高压泵、第一反渗透装置、第二高压泵、第二反渗透装置和集水箱，在所述过滤装置与所述第一高压泵之间、所述第一反渗透装置与所述第二高压泵之间以及所述第二反渗透装置与所述集水箱之间的水处理管路上分别设置有均与中央处理器信号连接的第一流量传感器、第二流量传感器和第三流量传感器，所述中央处理器还分别与所述原水泵、所述第一高压泵和所述第二高压泵信号连接。本设备通过设置三个流量传感器实时监控水处理管路中的流量信息并上传至中央处理器，中央处理器通过流量的不同给出不同的处理方式指令回路流通或暂停，避免管路因流量小而压力差过大压坏设备甚至是膜元件。
