申请日2018.05.30
公开(公告)日2019.02.15
IPC分类号B01D21/24
摘要
本实用新型公开了一种沉淀池不停机污泥清理装置，涉及污水处理设备领域，包括：设置在沉淀池中心的轴心固定块，在轴心固定块上设置有一转轴，转轴上连接有平移横梁，平移横梁的末端设置有从动轮，在平移横梁上设置有负压污泥抽取装置，其中，在转轴上设置有旋转电机，在轴心固定块内设置有行星减速机，转轴通过行星减速机连接旋转电机。采用上述技术方案，由于采用负压污泥抽取泵，抽取过程十分稳定，不会搅混淤泥，并且通过行星减速机和旋转电机配合，降低了污泥抽取泵的移动速度，进一步提升清淤效果，无需停机和排空沉淀池，成本低效果好，提升水处理效率。
权利要求书
1.一种沉淀池不停机污泥清理装置，其特征在于，包括：设置在沉淀池中心的轴心固定块，在所述轴心固定块上设置有一转轴，所述转轴上连接有平移横梁，所述平移横梁的末端设置有从动轮，在所述平移横梁上设置有负压污泥抽取装置，所述负压污泥抽取装置包括抽取主机，所述抽取主机设置在所述平移横梁上，在所述抽取主机上设置有一根延伸至沉淀池底的吸附管，在所述吸附管与所述沉淀池底的接触面设置有吸附头，其中，在所述转轴上设置有旋转电机，在所述轴心固定块内设置有行星减速机，所述转轴通过所述行星减速机连接所述旋转电机。
2.根据权利要求1所述的沉淀池不停机污泥清理装置，其特征在于：在所述平移横梁上设置有排泥管，所述排泥管的一端连接抽取主机，另一端延伸出横梁的末端。
3.根据权利要求2所述的沉淀池不停机污泥清理装置，其特征在于：在所述排泥管的末端连接淤泥回收装置。
4.根据权利要求1所述的沉淀池不停机污泥清理装置，其特征在于：在所述平移横梁上设置有滑轨和滑车，所述滑车设置在所述滑轨上，所述抽取主机设置在所述滑车上。
5.根据权利要求4所述的沉淀池不停机污泥清理装置，其特征在于：在所述滑车上设置有控制器，所述控制器与所述滑车电连接，通过所述控制器控制所述滑车的移动速度。
6.根据权利要求5所述的沉淀池不停机污泥清理装置，其特征在于：所述控制器为高精度行程开关。
7.根据权利要求1所述的沉淀池不停机污泥清理装置，其特征在于：在所述从动轮的底部设置有环形轨道。
8.根据权利要求1所述的沉淀池不停机污泥清理装置，其特征在于：所述从动轮为全向轮。
9.根据权利要求1所述的沉淀池不停机污泥清理装置，其特征在于：在所述横梁的末端设置有检修爬梯。
10.根据权利要求1所述的沉淀池不停机污泥清理装置，其特征在于：在所述转轴上设置有转速传感器。
说明书
一种沉淀池不停机污泥清理装置
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种沉淀池不停机污泥清理装置。
背景技术
工业级沉淀池是水处理过程中的第一环，通过静置沉淀使得污水中的杂质沉淀，在沉淀池的底部形成淤泥，而上层清液再进行后续处理，现有技术中，在沉淀池运行一定时间后，需要对沉淀池进行排空清洗，不仅耗费大量时间和人力成本，还影响水净化企业的水处理效率。
实用新型内容
本实用新型要解决的技术问题是提供一种沉淀池不停机污泥清理装置，解决现有技术中需要对沉淀池排空才能清洗导致的缺陷问题。
为了解决上述技术问题，本实用新型的技术方案为：

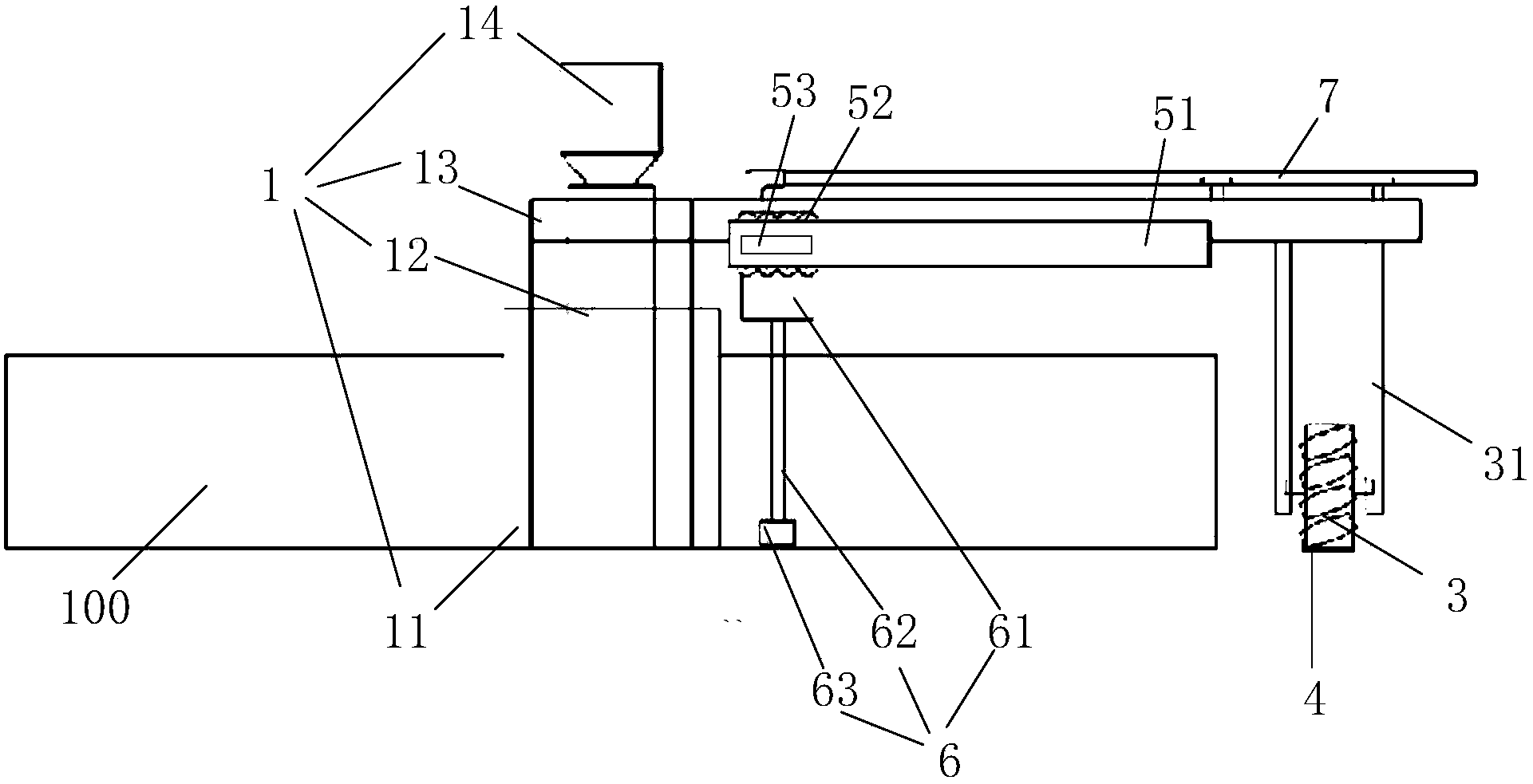

一种沉淀池不停机污泥清理装置，包括：设置在沉淀池中心的轴心固定块，在所述轴心固定块上设置有一转轴，所述转轴上连接有平移横梁，所述平移横梁的末端设置有从动轮，在所述平移横梁上设置有负压污泥抽取装置，所述负压污泥抽取装置包括抽取主机，所述抽取主机设置在所述平移横梁上，在所述抽取主机上设置有一根延伸至沉淀池底的吸附管，在所述吸附管与所述沉淀池底的接触面设置有吸附头，其中，在所述转轴上设置有旋转电机，在所述轴心固定块内设置有行星减速机，所述转轴通过所述行星减速机连接所述旋转电机。
其中，在所述平移横梁上设置有排泥管，所述排泥管的一端连接抽取主机，另一端延伸出横梁的末端。
具体的，在所述排泥管的末端连接淤泥回收装置。
其中，在所述平移横梁上设置有滑轨和滑车，所述滑车设置在所述滑轨上，所述抽取主机设置在所述滑车上。
具体的，在所述滑车上设置有控制器，所述控制器与所述滑车电连接，通过所述控制器控制所述滑车的移动速度。
具体的，所述控制器为高精度行程开关。
其中，在所述从动轮的底部设置有环形轨道。
其中，所述从动轮为全向轮。
其中，在所述横梁的末端设置有检修爬梯。
其中，在所述转轴上设置有转速传感器。
采用上述技术方案，由于采用负压污泥抽取泵，抽取过程十分稳定，不会搅混淤泥，并且通过行星减速机和旋转电机配合，降低了污泥抽取泵的移动速度，进一步提升清淤效果，无需停机和排空沉淀池，成本低效果好，提升水处理效率。
