申请日2018.05.28
公开(公告)日2019.03.19
IPC分类号C02F11/123; B01D33/056; B01D33/04; B01D33/76
摘要
本实用新型公开了一种带式污泥脱水机漏料装置，包括机体、底座、连接轴、支撑座、下料体、挡板、连接孔、固定轴、下料口、上调节体、连接筒、下调节体，所述机体底部四周固定有底座，所述机体内壁固定有连接轴，所述两支撑座垂直于底座外壁上，所述下料体通过连接轴与机体铰接，所述下料体顶面设有垂直的挡板，所述挡板后部两侧开有连接孔，所述连接孔与连接轴连接，所述挡板前部两侧垂直固定有固定轴，所述下料体前端开有下料口，所述下料口长度小于下料体总长度，所述两上调节体分别与下料体两侧铰接。本实用新型可上下调节角度，减缓脱水污泥掉落产生的冲击力，适合不同高度的传送带使用。
权利要求书

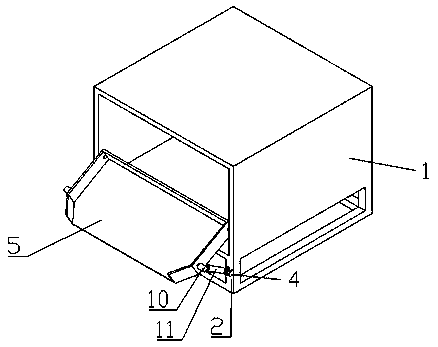

1.一种带式污泥脱水机漏料装置，包括机体(1)、底座(2)、连接轴(3)、支撑座(4)、下料体(5)、挡板(6)、连接孔(7)、固定轴(8)、下料口(9)、上调节体(10)、连接筒(11)、下调节体(12)，其特征在于：所述机体(1)底部四周固定有底座(2)，所述机体(1)内壁下部两侧垂直固定有连接轴(3)，所述两支撑座(4)垂直于底座(2)外壁上，所述下料体(5)通过连接轴(3)与机体(1)铰接，所述下料体(5)顶面设有垂直的挡板(6)，所述挡板(6)后部两侧开有连接孔(7)，所述连接孔(7)与连接轴(3)连接，所述挡板(6)前部两侧垂直固定有固定轴(8)，所述下料体(5)前端开有下料口(9)，所述下料口(9)长度小于下料体(5)总长度，所述两上调节体(10)分别与下料体(5)两侧铰接，所述两下调节体(12)分别与两支撑座(4)铰接，所述连接筒(11)上下两端分别与上调节体(10)和下调节体(12)连接。
2.根据权利要求1所述的一种带式污泥脱水机漏料装置，其特征在于：所述上调节体(10)包括转筒(13)、上螺杆(14)，所述转筒(13)与固定轴(8)连接，所说转筒(13)外壁垂直固定有上螺杆(14)，所述上螺杆(14)外壁开有右旋螺纹，所述上螺杆(14)与连接筒(11)螺纹连接。
3.根据权利要求1所述的一种带式污泥脱水机漏料装置，其特征在于：所述下调节体(12)包括转体(15)、下螺杆(16)，所述转体(15)与支撑座(4)连接，所述转体(15)外壁垂直固定有下螺杆(16)，所述下螺杆(16)外壁开有左旋螺纹，所述下螺杆(16)与连接筒(11)螺纹连接。
说明书
一种带式污泥脱水机漏料装置
技术领域
本实用新型涉及一种脱水机漏料装置，尤其涉及一种带式污泥脱水机漏料装置。
背景技术
带式污泥脱水机由滤带、辊压筒、滤带张紧系统、滤带调偏系统、滤带冲洗系统和滤带驱动系统构成，脱水后的泥饼通过纤维刮板将干泥饼刮落，从漏料装置滑道皮带传送机，由皮带输送机输送机运至污泥存放处。而通常的污泥脱水机采用固定的漏料装置不能调节高度，掉落的泥饼手重力影响会产生向下的冲击力，如果漏料装置坡度较抖，会从批到传送机滚下，需再次进行清理，在皮带输送机高度调节有限的情况下，漏料装置也不能准确对准传送带高度，因此需要进一步改进。
实用新型内容
本实用新型的目的在于提供一种带式污泥脱水机漏料装置，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种带式污泥脱水机漏料装置，包括机体、底座、连接轴、支撑座、下料体、挡板、连接孔、固定轴、下料口、上调节体、连接筒、下调节体，所述机体底部四周固定有底座，所述机体内壁下部两侧垂直固定有连接轴，所述两支撑座垂直于底座外壁上，所述下料体通过连接轴与机体铰接，所述下料体顶面设有垂直的挡板，所述挡板后部两侧开有连接孔，所述连接孔与连接轴连接，所述挡板前部两侧垂直固定有固定轴，所述下料体前端开有下料口，所述下料口长度小于下料体总长度，所述两上调节体分别与下料体两侧铰接，所述两下调节体分别与两支撑座铰接，所述连接筒上下两端分别与上调节体和下调节体连接。
在上述技术方案基础上，所述上调节体包括转筒、上螺杆，所述转筒与固定轴连接，所说转筒外壁垂直固定有上螺杆，所述上螺杆外壁开有右旋螺纹，所述上螺杆与连接筒螺纹连接。
在上述技术方案基础上，所述下调节体包括转体、下螺杆，所述转体与支撑座连接，所述转体外壁垂直固定有下螺杆，所述下螺杆外壁开有左旋螺纹，所述下螺杆与连接筒螺纹连接。
与现有技术相比，本实用新型具有以下优点：本实用新型的上调节体、连接筒、下调节体螺纹连接，通过旋转连接筒使下料体改变坡度，上下调节下料口高度，减缓脱水污泥掉落产生的冲击力，能够适合不同高度的传送带使用，在皮带输送机高度调节有限的情况下，下料口上下调节也能准确对准传送带高度，将脱水污泥滑到皮带输送带上，下料体上的挡板防止脱水污泥滑至下料体外，减少清理工作。
