申请日2018.05.28
公开(公告)日2019.04.05
IPC分类号C02F3/30
摘要
本实用新型公开了一种循环增氧的水产品加工污水处理装置，包括好氧池，好氧池中设置有若干条导氧管;导氧管的一端连通气泵，导氧管上远离气泵的一端连接至好氧池的容腔底部;好氧池设置有水管，水管的一端连通有水泵，水管上远离水泵的一端连接至好氧池容腔的上端;水管在好氧池容腔的上端导入洁净水，导氧管在好氧池容腔的底部导入氧气。通过在好氧池的底部补入氧气，氧气在好氧池中由底部开始导流，提升氧气在好氧池中的流动性，保证好氧池的溶氧量、及氧气分布均匀性;氧气从底部导入，降低氧气速率的情况下能够极大的减少气泡的产生，保证好氧池的厌氧菌杀除效果。
权利要求书

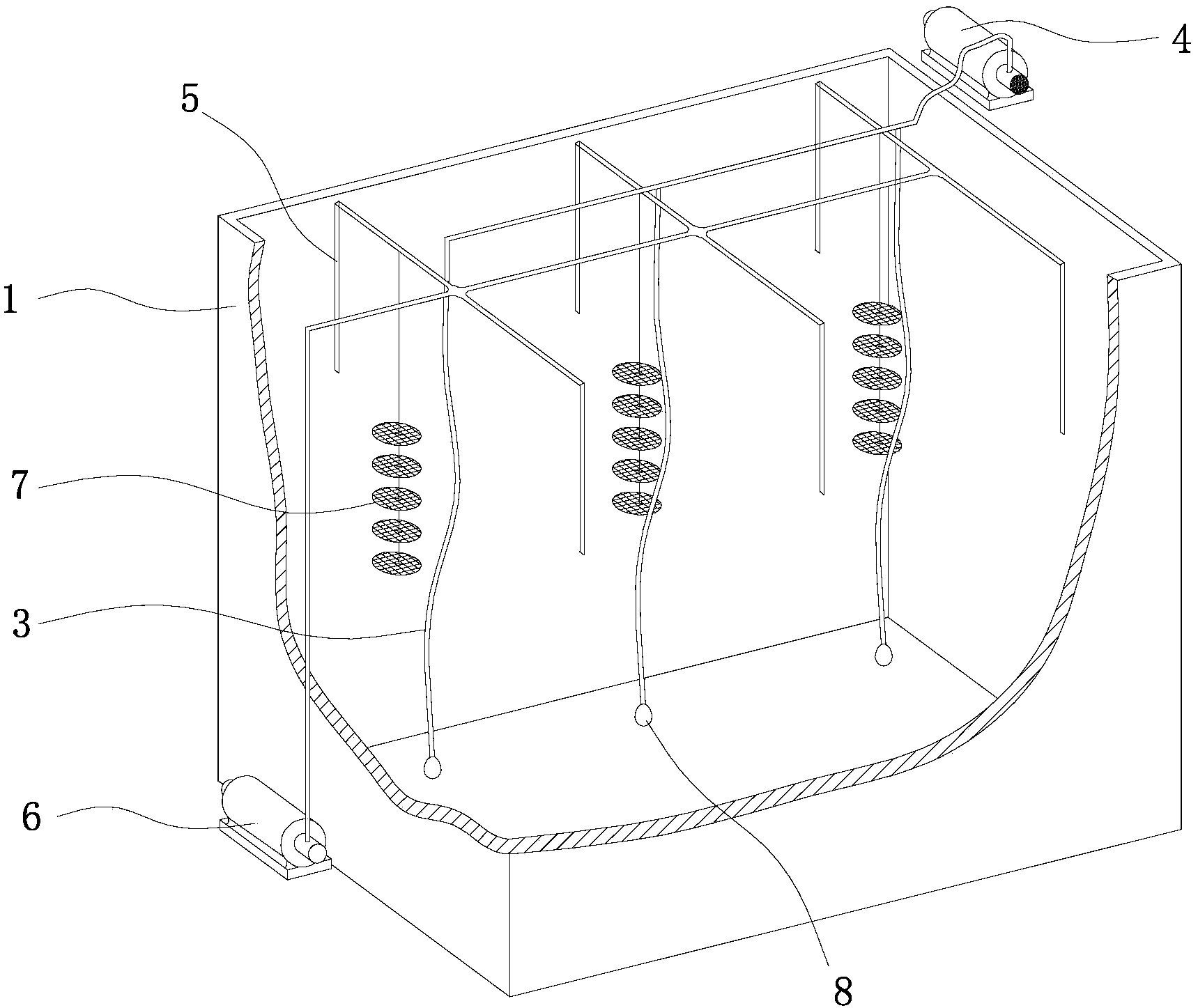

1.一种循环增氧的水产品加工污水处理装置，其特征在于：包括好氧池(1)，所述好氧池(1)中设置有若干条导氧管(3);导氧管(3)的一端连通气泵(4)，导氧管(3)上远离气泵(4)的一端连接至好氧池(1)的容腔底部;所述好氧池(1)设置有水管(5)，水管(5)的一端连通有水泵(6)，水管(5)上远离水泵(6)的一端连接至好氧池(1)容腔的上端;水管(5)在好氧池(1)容腔的上端导入洁净水，导氧管(3)在好氧池(1)容腔的底部导入氧气。
2.根据权利要求1所述的一种循环增氧的水产品加工污水处理装置，其特征在于：所述若干条导氧管(3)的输出端陈列在好氧池(1)的容腔底部。
3.根据权利要求1或2所述的一种循环增氧的水产品加工污水处理装置，其特征在于：所述若干条导氧管(3)的输出端设置有气石(8)，气石(8)用于控制氧气发散输出。
4.根据权利要求1所述的一种循环增氧的水产品加工污水处理装置，其特征在于：所述好氧池(1)设置有积渣件(7)，积渣件(7)包括有网板(71);好氧池(1)中水在带动渣料移动时，接触网板(71)的渣料锁止在网板(71)上。
5.根据权利要求4所述的一种循环增氧的水产品加工污水处理装置，其特征在于：所述积渣件(7)包括有吊件(72)，吊件(72)上竖向排列有若干网板(71)。
6.根据权利要求4或5所述的一种循环增氧的水产品加工污水处理装置，其特征在于：所述积渣件(7)设置有若干个，若干个积渣件(7)阵列在好氧池(1)中。
7.根据权利要求1所述的一种循环增氧的水产品加工污水处理装置，其特征在于：还包括有厌氧池(2)，厌氧池(2)及好氧池(1)沿污水传输方向依次设置;厌氧池(2)中通过厌氧菌对有机物进行分解，好氧池(1)中将厌氧菌进行杀除。
说明书
一种循环增氧的水产品加工污水处理装置
技术领域
本实用新型涉及水产品加工污水，尤其是涉及一种循环增氧的水产品加工污水处理装置。
背景技术
水产品加工中，加工设备排放含有有机块的加工污水;其污水的处理工艺主要为：过滤、厌氧菌分解小粒有机块、沉降除渣、好氧池杀菌、沉降除渣、排水。
现有技术中，仅仅是在好氧池的上端通入氧气，导致氧气无法通入池底，好氧池中溶氧水平较低，好氧池中的厌氧菌杀除不够彻底，导致后期的沉降排渣不够干净;同时，该种方式中氧气往好氧池的喷入速率较高，在好氧池的上端产生大量气泡，氧气快速跑掉的同时将好氧池的溶液气泡密封，反而降低厌氧菌的杀除。
实用新型内容
为克服现有技术的不足，本实用新型的目的在于提供一种循环增氧的水产品加工污水处理装置，解决好氧池中溶氧率低、杀菌效率不够理想的问题，减少气泡产生。
本实用新型为解决其技术问题采用的技术方案是：
一种循环增氧的水产品加工污水处理装置，包括好氧池，所述好氧池中设置有若干条导氧管;导氧管的一端连通气泵，导氧管上远离气泵的一端连接至好氧池的容腔底部;所述好氧池设置有水管，水管的一端连通有水泵，水管上远离水泵的一端连接至好氧池容腔的上端;水管在好氧池容腔的上端导入洁净水，导氧管在好氧池容腔的底部导入氧气。
根据本实用新型的另一具体实施方式，进一步的有，所述若干条导氧管的输出端陈列在好氧池的容腔底部。
根据本实用新型的另一具体实施方式，进一步的有，所述若干条导氧管的输出端设置有气石，气石用于控制氧气发散输出。
根据本实用新型的另一具体实施方式，进一步的有，所述好氧池设置有积渣件，积渣件包括有网板;好氧池中水在带动渣料移动时，接触网板的渣料锁止在网板上。
根据本实用新型的另一具体实施方式，进一步的有，所述积渣件包括有吊件，吊件上竖向排列有若干网板。
根据本实用新型的另一具体实施方式，进一步的有，所述积渣件设置有若干个，若干个积渣件阵列在好氧池中。
根据本实用新型的另一具体实施方式，进一步的有，还包括有厌氧池，厌氧池及好氧池沿污水传输方向依次设置;厌氧池中通过厌氧菌对有机物进行分解，好氧池中将厌氧菌进行杀除。
本实用新型采用的一种循环增氧的水产品加工污水处理装置，具有以下有益效果：通过在好氧池的底部补入氧气，氧气在好氧池中由底部开始导流，提升氧气在好氧池中的流动性，保证好氧池的溶氧量、及氧气分布均匀性;氧气从底部导入，降低氧气速率的情况下能够极大的减少气泡的产生，保证好氧池的厌氧菌杀除效果。
