申请日2018.05.28
公开(公告)日2019.03.29
IPC分类号C02F3/34; C02F101/38
摘要
本实用新型公开了一种河道雨污排口污水的净化治理装置，包括由不锈钢板围成的且内部带有空腔的封闭式的框体，框体的各个面上均设置有若干个通孔，框体的顶部固定有浮块，浮块的顶部固定有用于向框体中送风的风机，浮块中设置有可供风机吹出的风通过的风道，位于风道所在位置处的框体上设置有进风口，框体中填充有MBBR填料;本实用新型通过风机向框体中吹风，进入到框体中的空气能够通过通孔扩散到水体中，使得水体中的含氧量提高，同时通过框体中的MBBR填料的设置，填料中的空隙可供微生物菌群繁衍，利用生物膜的净化分解作用，使河道的污染物大幅降低，从而防止河道水体变质的目的。
权利要求书

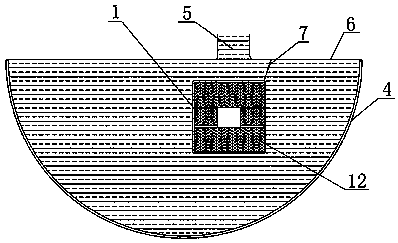

1.一种河道雨污排口污水的净化治理装置，其特征在于：包括由不锈钢板围成的且内部带有空腔的封闭式的框体(1)，所述框体(1)的各个面上均设置有若干个通孔(11)，所述框体(1)的顶部固定有浮块(2)，所述浮块(2)的顶部固定有用于向框体(1)中送风的风机(3)，所述浮块(2)中设置有可供风机(3)吹出的风通过的风道，位于风道所在位置处的框体(1)上设置有进风口(12)，所述框体(1)中填充有MBBR填料。
2.根据权利要求1所述的河道雨污排口污水的净化治理装置，其特征在于，所述MBBR填料的填充量占框体(1)内部空腔的50-70%。
3.根据权利要求2所述的河道雨污排口污水的净化治理装置，其特征在于，所述MBBR填料的填充量占框体(1)内部空腔的60%。
4.根据权利要求3所述的河道雨污排口污水的净化治理装置，其特征在于，所述框体(1)外侧的河道中还设置有拦污带(4)，所述拦污带(4)与排污口(5)两侧的河岸(6)固定。
5.根据权利要求4所述的河道雨污排口污水的净化治理装置，其特征在于，所述框体(1)通过绳索(7)与河岸(6)连接。
说明书
河道雨污排口污水的净化治理装置
技术领域
本实用新型属于河道污水治理技术领域，涉及一种河道雨污排口污水的净化治理装置。
背景技术
河道水质变劣的主要根源是因岸上的污染物渗排、漏排等侵入过多引起。近年来，雨污管道污染日益引起人们的关注，大量的污染物排放到城市内河、内湖等受纳水体中，给城市的水生生态环境造成了严重的污染和破坏。尤其是雨污混排的雨水口，其污染程度更是不容忽视，混排水直接排入湖泊河流中，是现阶段河道污染的主要原因，致使水体中有机污染物含量提高，有机污染物会使水中的各种有害指标升高，并消耗水中含氧量，使水体黑臭变质，严重时使水中鱼类等各种生物因缺氧死亡。
发明内容
为了解决上述问题，本实用新型设计了一种河道雨污排口污水的净化治理装置，其通过风机向框体中吹风，进入到框体中的空气能够通过通孔扩散到水体中，使得水体中的含氧量提高，同时通过框体中的MBBR填料的设置，填料中的空隙可供微生物菌群繁衍，利用生物膜的净化分解作用，短时间内快速消除有机污染物的负荷，吸收和矿化有机碳、有机氮和固定可溶性磷，有针对性的对雨污排口污染物进行净化处理，使河道的污染物大幅降低，从而防止河道水体变质的目的。
本实用新型的目的是这样实现的：
本实用新型的河道雨污排口污水的净化治理装置，包括由不锈钢板围成的且内部带有空腔的封闭式的框体，框体的各个面上均设置有若干个通孔，框体的顶部固定有浮块，浮块的顶部固定有用于向框体中送风的风机，浮块中设置有可供风机吹出的风通过的风道，位于风道所在位置处的框体上设置有进风口，框体中填充有MBBR填料。
本实用新型的河道雨污排口污水的净化治理装置，其中，MBBR填料的填充量占框体内部空腔的50-70%。
本实用新型的河道雨污排口污水的净化治理装置，其中，MBBR填料的填充量占框体内部空腔的60%。
本实用新型的河道雨污排口污水的净化治理装置，其中，框体外侧的河道中还设置有拦污带，拦污带与排污口两侧的河岸固定;通过拦污带的设置，能够将由排污口排出的漂浮物限制在拦污带内侧的河道中，从而方便工作人员对漂浮物的打捞。
本实用新型的河道雨污排口污水的净化治理装置，其中，框体通过绳索与河岸连接;通过绳索的设置，能够避免框体出现漂离河岸的现象。
本实用新型通过风机向框体中吹风，进入到框体中的空气能够通过通孔扩散到水体中，使得水体中的含氧量提高，同时通过框体中的MBBR填料的设置，填料中的空隙可供微生物菌群繁衍，利用生物膜的净化分解作用，短时间内快速消除有机污染物的负荷，吸收和矿化有机碳、有机氮和固定可溶性磷，有针对性的对雨污排口污染物进行净化处理，使河道的污染物大幅降低，从而防止河道水体变质的目的。
