申请日2018.05.28
公开(公告)日2019.03.22
IPC分类号C02F9/04; C02F103/20
摘要
本实用新型涉及一种肉牛养殖污水处理设备，它包括箱体，所述箱体内设置有支架，所述支架上设置有污水过滤装置和与之相连的污水净化装置，所述污水过滤装置包括设置在支架上的固液分离机构和动力装置。本实用新型实用于肉牛养殖污水处理，该肉牛养殖污水处理设备固液分离效果好，且分离效率高，无需要人工清理分离装置，同时对污水进行除臭和杀菌，净化效果好。
权利要求书
1.一种肉牛养殖污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)内设置有支架(24)，所述支架(24)上设置有污水过滤装置和与之相连的污水净化装置，所述污水过滤装置包括设置在支架(24)上的固液分离机构和动力装置。
2.根据权利要求1所述的一种肉牛养殖污水处理设备，其特征在于所述固液分离机构包括设置在支架(24)上的分离筛(7)和与之连通的废料管(22)，所述分离筛(7)内设置有圆形刮板(8)，所述分离筛(7)的一侧设置有进水管(9)，且该进水管(9)贯穿箱体(1)并延伸至箱体(1)外部，所述分离筛(7)正下方的支架(24)上还设置有废液管(20)，所述废液管(20)的一端连通有废液箱(21)。
3.根据权利要求2所述的一种肉牛养殖污水处理设备，其特征在于所述圆形刮板(8)上还设置有连杆(5)，且该连杆(5)贯穿分离筛(7)一侧和支架(24)，延伸至分离筛(7)的外部，所述连杆(5)与分离筛(7)之间设置有密封圈(6)。
4.根据权利要求2所述的一种肉牛养殖污水处理设备，其特征在于所述废料管(22)在分离筛(7)的两端各设置一个，且该废料管(22)的一端连通有废料箱(23)。
5.根据权利要求2所述的一种肉牛养殖污水处理设备，其特征在于所述废液箱(21)上连通有水管(19)，且该水管(19)上还设置有水泵(18)。
6.根据权利要求1或2所述的一种肉牛养殖污水处理设备，其特征在于所述动力装置包括设置在支架(24)上的液压伸缩杆(4)，设置在箱体(1)上的液压泵(25)和连通液压伸缩杆(4)与液压泵(25)的油管(2)，所述液压伸缩杆(4)上还设置有固定座(3)并固定在支架(24)上，且该液压伸缩杆(4)的一端与连杆(5)连接。
7.根据权利要求1或5所述的一种肉牛养殖污水处理设备，其特征在于所述污水净化装置包括从上至下设置在箱体(1)内的臭氧室(11)和活性炭吸附室(12)，所述臭氧室(11)的顶部开设有贯穿箱体(1)的出气口(10)，所述箱体(1)外部设置有臭氧发生器(14)，该臭氧发生器(14)上设置有贯穿箱体(1)的臭氧管(13)并连通臭氧室(11)，所述臭氧室(11)还与水管(19)连通。
8.根据权利要求7所述的一种肉牛养殖污水处理设备，其特征在于所述臭氧室(11)和活性炭吸附室(12)的底部均设置有出液管(15)，且臭氧室(11)和活性炭吸附室(12)通过出液管(15)连通，所述活性炭吸附室(12)下方的箱体(1)上设置有排水口(16)。
说明书
一种肉牛养殖污水处理设备
技术领域
本实用新型涉及肉牛养殖污水处理技术领域，特别涉及一种肉牛养殖污水处理设备。
背景技术
目前的肉牛养殖厂是采用简单的化粪池处理后直接排放，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将造成地表水或地下水水质的严重恶化，从而严重污染水源。
发明内容
本实用新型的目的是针对背景技术中存在的缺点和不足做出改进和创新，提供一种肉牛养殖污水处理设备，该肉牛养殖污水处理设备固液分离效果好，且分离效率高，无需要人工清理分离装置，同时对污水进行除臭和杀菌，净化效果好。
为实现上述目的，本实用新型的技术方案是：一种肉牛养殖污水处理设备，包括箱体，所述箱体内设置有支架，所述支架上设置有污水过滤装置和与之相连的污水净化装置，所述污水过滤装置包括设置在支架上的固液分离机构和动力装置。

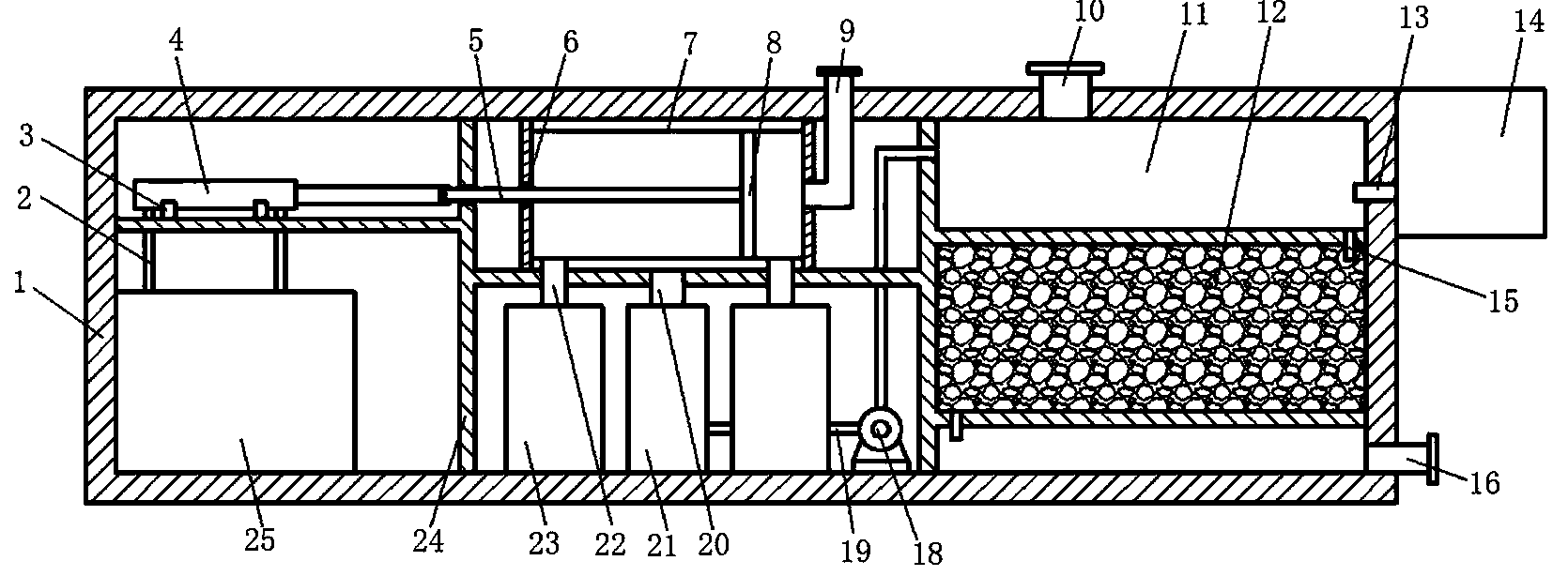

在其中一个实施例中，所述固液分离机构包括设置在支架上的分离筛和与之连通的废料管，所述分离筛内设置有圆形刮板，所述分离筛的一侧设置有进水管，且该进水管贯穿箱体并延伸至箱体外部，所述分离筛正下方的支架上还设置有废液管，所述废液管的一端连通有废液箱。采用固液分离机构，通过分离筛可实现将废液通入筛筒并对废液进行过滤，污水流入废液管中。
在其中一个实施例中，所述圆形刮板上还设置有连杆，且该连杆贯穿分离筛一侧和支架，延伸至分离筛的外部，所述连杆与分离筛之间设置有密封圈。通过圆形刮板、液压泵、液压伸缩杆、连杆、废料管和废液管的配合设置，实现了将分离筛内部的固体渣滓排分离筛，从而达到了将分离装置快速清理的目的，这样大大方便了饲养人员分离污水和清理分离装置，增强了分离效果，无需要饲养人员花费大量时间去清理分离装置，提高了饲养人员的工作效率
在其中一个实施例中，所述废料管在分离筛的两端各设置一个，且该废料管的一端连通有废料箱。圆形刮板将分离筛中的固体渣滓刮至废料管中，实现快速清理分离筛的目的。
在其中一个实施例中，所述废液箱上连通有水管，且该水管上还设置有水泵。污水通过水泵将污水泵送至臭氧室中进行下一步的处理。
在其中一个实施例中，所述动力装置包括设置在支架上的液压伸缩杆，设置在箱体上的液压泵和连通液压伸缩杆与液压泵的油管，所述液压伸缩杆上还设置有固定座并固定在支架上，且该液压伸缩杆的一端与连杆连接。通过液压泵驱动液压伸缩杆，进而带动分离筛内的圆形刮板座往复运动，实现快速清理分离筛中固体渣滓的目的。
在其中一个实施例中，所述污水净化装置包括从上至下设置在箱体内的臭氧室和活性炭吸附室，所述臭氧室的顶部开设有贯穿箱体的出气口，所述箱体外部设置有臭氧发生器，该臭氧发生器上设置有贯穿箱体的臭氧管并连通臭氧室，所述臭氧室还与水管连通。通过臭氧氧化杀菌和活性炭吸附，净化处理污水。
在其中一个实施例中，所述臭氧室和活性炭吸附室的底部均设置有出液管，且臭氧室和活性炭吸附室通过出液管连通，所述活性炭吸附室下方的箱体上设置有排水口。
本实用新型的优点及有益效果：
本实用新型采用固液分离机构，通过分离筛可实现将废液通入筛筒并对废液进行过滤，通过在分离筛内部设置圆形刮板，再通过液压泵、液压伸缩杆、连杆、废料管和废液管的配合设置，实现了将分离筛内部的固体渣滓排分离筛，从而达到了将分离筛快速清理的目的，这样大大方便了饲养人员分离污水和清理分离装置，增强了分离效果，无需要饲养人员花费大量时间去清理分离装置，提高了饲养人员的工作效率，节省了大量人力物力，降低了牛羊养殖的养殖成本;本实用新型采用臭氧氧化污水，杀菌灭毒，同时利用活性炭的吸附作用除去污水中的异味，提高了污水的净化质量，有效防止养殖污水对环境污染。
