申请日2018.05.25
公开(公告)日2019.04.02
IPC分类号B01D21/24
摘要
本实用新型涉及一种用于二沉池的污水处理流道，属于废水治理技术领域，解决了从二沉池排向流道中污水流速难以改变的问题。它包括设置有供二沉池排水的流道。二沉池与流道通过进水口连通，二沉池一侧在进水口下方转动连接有挡水板，挡水板远离转动连接一端设置有与二沉池上端相连的绳索。通过绳索与二沉池侧壁倾斜呈一定角度，使得进水口的流道面积改变，改变了二沉池向流道中排水的流速。绳索由多个套环组成，二沉池上端在进水口上方设置有供套环卡接的卡扣。当需要调整挡水板与二沉池侧壁的倾斜角度时，通过绳索调整到合适的角度后，利用套环与卡扣卡接进行固定。
权利要求书

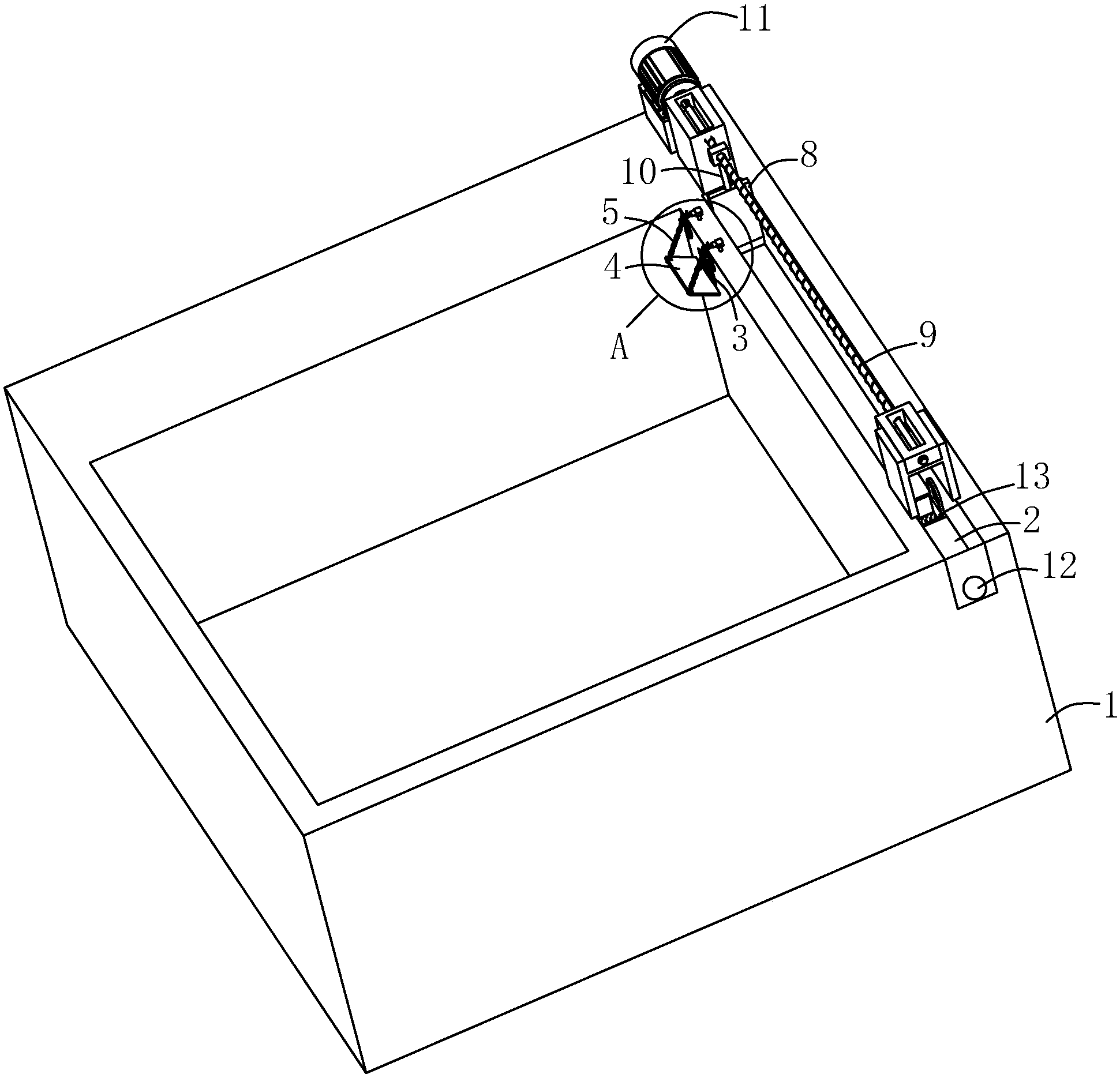

1.一种用于二沉池的污水处理流道，包括设置有供二沉池(1)排水的流道(2),所述二沉池(1)与所述流道(2)通过进水口(3)连通，其特征在于，所述二沉池(1)一侧在所述进水口(3)下方转动连接有挡水板(4)，所述挡水板(4)远离转动连接一端设置有与所述二沉池(1)上端相连的绳索(5)。
2.根据权利要求1所述的用于二沉池的污水处理流道，其特征在于，所述绳索(5)由多个套环(501)组成，所述二沉池(1)上端在所述进水口(3)上方设置有供所述套环(501)卡接的卡扣(6)。
3.根据权利要求1所述的用于二沉池的污水处理流道，其特征在于，所述进水口(3)中设置有滤网(7)。
4.根据权利要求2所述的用于二沉池的污水处理流道，其特征在于，所述挡水板(4)和所述绳索(5)均由防腐材料制成。
5.根据权利要求1所述的用于二沉池的污水处理流道，其特征在于，所述流道(2)底部设置有用于刮取污泥的刮板(8)，所述流道(2)上方沿所述刮板(8)运动方向设置有丝杠(9)，所述刮板(8)通过连杆(10)与所述丝杠(9)螺纹连接，所述丝杠(9)连接有电机(11)。
6.根据权利要求1所述的用于二沉池的污水处理流道，其特征在于，所述流道(2)远离所述进水口(3)一端设置有出水口(12)。
7.根据权利要求6所述的用于二沉池的污水处理流道，其特征在于，所述流道(2)底部靠近所述出水口(12)附近设置有用于收集污泥的提升斗(13)，所述提升斗(13)内嵌于所述流道(2)底部。
8.根据权利要求7所述的用于二沉池的污水处理流道，其特征在于，所述提升斗(13)上设置有用于提升所述提升斗(13)的把手(14)，所述提升斗(13)上设置有多个用于排水的小孔(15)。
说明书
用于二沉池的污水处理流道
技术领域
本实用新型涉及废水治理技术领域，尤其涉及一种用于二沉池的污水处理流道。
背景技术
二沉池是活性污泥系统的重要组成部分，其作用主要是使污泥分离，使混合液澄清、浓缩和回流活性污泥。一般在二沉池上设置有用于将二沉池沉淀后的污水排出的流道。流道上设置有进水口，二沉池通过进水口将沉淀后的上层污水排入到流道中去。现有的进水口没有设置改变污水流速的装置，所以从二沉池排向流道中污水的流速难以改变。
实用新型内容
本实用新型的目的在于提供一种用于二沉池的污水处理流道，具有改变排水流速的优点。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种用于二沉池的污水处理流道，包括设置有供二沉池排水的流道,所述二沉池与所述流道通过进水口连通，所述二沉池一侧在所述进水口下方转动连接有挡水板，所述挡水板远离转动连接一端设置有与所述二沉池上端相连的绳索。
实施上述技术方案，因为挡水板设置在进水口下方，通过绳索与二沉池侧壁倾斜呈一定角度，使得进水口的流道面积改变，改变了二沉池向流道中排水的流速。
进一步，所述绳索由多个套环组成，所述二沉池上端在所述进水口上方设置有供所述套环卡接的卡扣。
实施上述技术方案，当需要调整挡水板与二沉池侧壁的倾斜角度时，通过绳索调整到合适的角度后，利用套环与卡扣卡接进行固定。
进一步，所述进水口中设置有滤网。
实施上述技术方案，防止杂质通过进水口进入到流道中去。
进一步，所述挡水板和所述绳索均由防腐材料制成。
实施上述技术方案，起到腐蚀防护的作用，提高了挡水板和绳索的使用寿命。
进一步，所述流道底部设置有用于刮取污泥的刮板，所述流道上方沿所述刮板运动方向设置有丝杠，所述刮板通过连杆与所述丝杠螺纹连接，所述丝杠连接有电机。
实施上述技术方案，流道中经过日积月累会堆积一些污泥，当流道需要清理底部所堆积的污泥时，电机正转驱动丝杠转动，通过连杆带动刮板向前刮泥，将污泥刮到合适位置便于清理;刮泥完成后，电机反转通过连杆带动刮板向后运动回到初始位置。
进一步，所述流道远离所述进水口一端设置有出水口。
实施上述技术方案，通过出水口将经过二沉池沉淀后的污水排放到下一个工序中去。
进一步，所述流道底部靠近所述出水口附近设置有用于收集污泥的提升斗，所述提升斗内嵌于所述流道底部。
实施上述技术方案，在流道底部内嵌有提升斗是为了产生高度差让刮板刮取过来的污泥落入到提升斗中，方便对污泥进行提取清理。
进一步，所述提升斗上设置有用于提取所述提升斗的把手，所述提升斗上设置有多个用于排水的小孔。
实施上述技术方案，设置有把手方便提取提升斗;设置有排水小孔，一方面是为了排水减轻提升斗所受重力，另一方面减少排出污泥的水分。
综上所述，本实用新型具有以下有益效果：
一、挡水板设置在进水口下方与通过绳索与二沉池侧壁倾斜呈一定角度，使得进水口的流道面积改变，具有改变二沉池向流道中排水的流速的优点;
二、电机驱动丝杠转动，通过连杆推动刮板将沉淀池底部的污泥刮到提升斗中，具有方便流道清理污泥的优点。
