申请日2018.05.21
公开(公告)日2019.01.18
IPC分类号C02F9/02; B01D29/64
摘要
本实用新型公开了一种陶瓷膜污水处理装置，包括底座，本实用新型通过水泵一将污水吸入循环箱中，启动水泵三将循环箱中的污水排送至刷洗室中由过滤板将污水中的杂质进行初步过滤，而初步过滤后的污水从输液管中流入陶瓷过滤器中，由陶瓷过滤器进一步过滤后从出水管中排出，而当设备工作一定周期后，开启电磁阀，驱动电机使得两个滑块随着螺纹杆的转动而滑动，使得毛刷对过滤板两侧上的灰尘进行洗刷，使得灰尘落入积尘盒中由工作人员定期进行处理，关闭电磁阀并且反冲水管连接的清水池对陶瓷过滤器中注水，清水将过滤器表面的灰尘冲回刷洗室中，由水泵二将刷洗室中的污水抽回循环箱中再一次进行过滤，从而提高了污水的过滤质量。
权利要求书

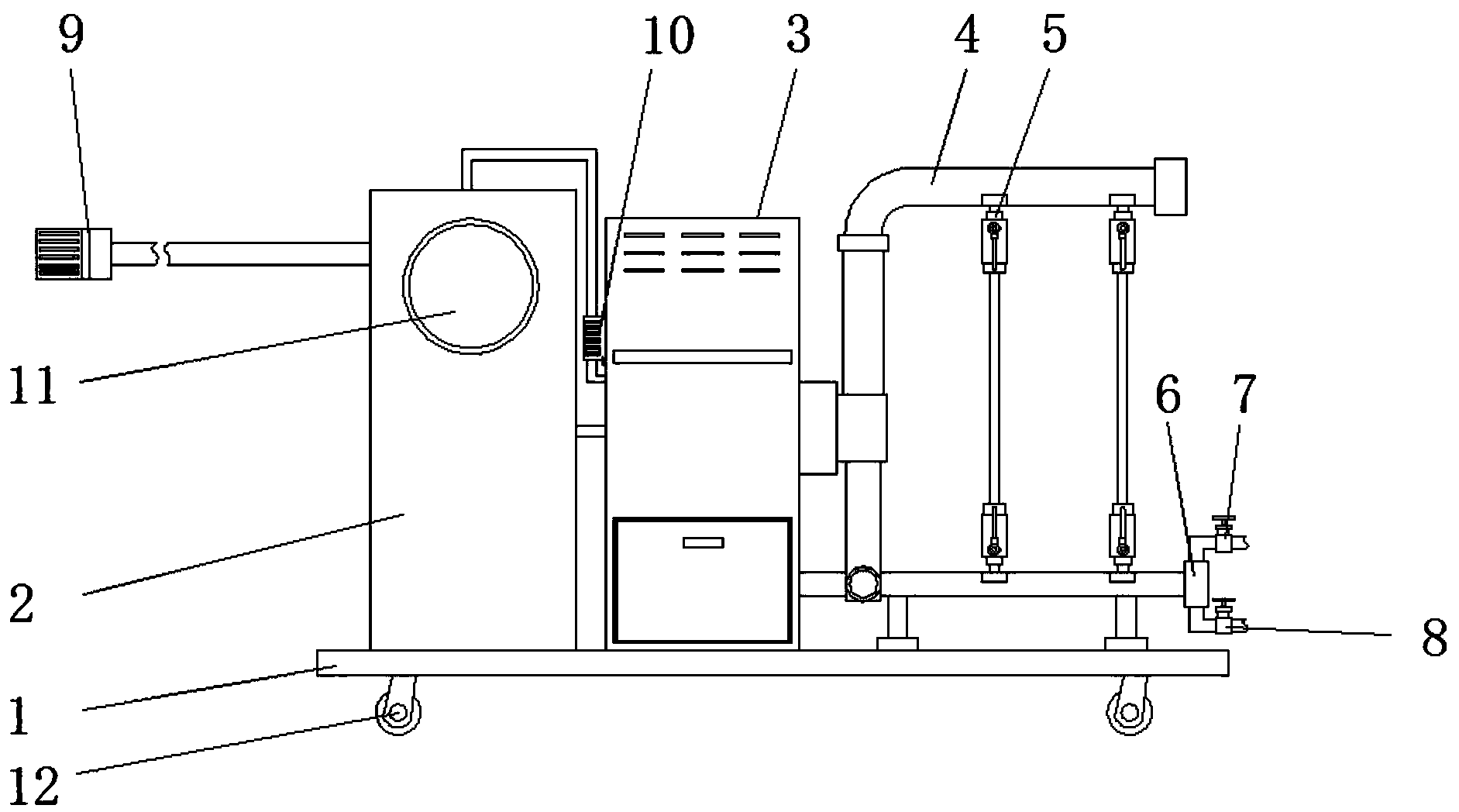

1.一种陶瓷膜污水处理装置，包括底座(1)，其特征在于，所述底座(1)的上表面从左至右依次固定安装有循环箱(2)、工作箱(3)和陶瓷过滤器(5)，且工作箱(3)通过隔板从上至下分割成驱动室(14)、刷洗室(15)和积尘室(16);所述刷洗室(15)内固定安装有垂直设置的过滤板(25)，且过滤板(25)的两侧安装有两个对称设置的洗刷装置，所述洗刷装置由驱动室(14)内的驱动装置进行驱动;所述过滤板(25)两侧的刷洗室(15)下表面通过两个对称设置的电磁阀一(26)和电磁阀二(27)与积尘室(16)相互连通，且积尘室(16)内安装有滑动连接的积尘盒;所述刷洗室(15)靠近陶瓷过滤器(5)的侧壁通过输液管(4)与陶瓷过滤器(5)固定连接，且陶瓷过滤器(5)的出水端安装有三通管(6)，所述三通管(6)的接口一固定连接有出水管(7)，且三通管(6)的接口二固定连接有反冲水管(8);所述刷洗室(15)靠近循环箱(2)的侧壁固定安装有水泵二(10)，且水泵二(10)的进水口通过导管与刷洗室(15)连通，水泵二(10)的出水口通过导管与循环箱(2)连通;所述循环箱(2)内部的下表面安装有水泵三(13)，且水泵三(13)通过导管与刷洗室(15)连通;所述循环箱(2)的顶部通过导管与水泵一(9)的出水口固定连接。
2.根据权利要求1所述的一种陶瓷膜污水处理装置，其特征在于，所述洗刷装置由螺纹杆一(21)、螺纹杆二(22)、滑块(23)以及毛刷(24)组成，所述螺纹杆一(21)与螺纹杆二(22)的顶部均与驱动装置的输出端连接,且螺纹杆一(21)与螺纹杆二(22)分别对称安装在过滤板(25)的两侧，所述螺纹杆一(21)与螺纹杆二(22)均垂直设置，且螺纹杆一(21)与螺纹杆二(22)的底部均与刷洗室(15)的下表面转动连接，所述螺纹杆一(21)与螺纹杆二(22)上均螺纹连接有两个相同的滑块(23)，且滑块(23)的相对面均安装有水平设置的毛刷(24)，毛刷(24)与过滤板(25)相互接触，所述滑块(23)的侧壁与刷洗室(15)的内壁滑动连接。
3.根据权利要求1所述的一种陶瓷膜污水处理装置，其特征在于，所述驱动装置由电机(17)、主动轮(18)、皮带(19)以及从动轮(20)，所述电机(17)固定安装在驱动室(14)内壁的上表面，且电机(17)的输出端通过联轴器与主动轮(18)连接，主动轮(18)的下表面与连杆的一端固定连接，连杆的另一端贯穿隔板并延伸至刷洗室(15)与螺纹杆一(21)的一端固定连接;所述主动轮(18)通过皮带(19)与从动轮(20)传动连接，且从动轮(20)固定安装在转动轴上，转动轴的顶部与驱动室(14)的内壁转动连接，转动轴的另一端贯穿隔板并延伸至刷洗室(15)与螺纹杆二(22)的一端固定连接。
4.根据权利要求1所述的一种陶瓷膜污水处理装置，其特征在于，所述底座(1)的下表面滚动连接两对相互对称的滚轮(12)，底座(1)的侧面装有与滚轮(12)相匹配的制动装置。
5.根据权利要求1所述的一种陶瓷膜污水处理装置，其特征在于，所述循环箱(2)的侧壁固定安装有观察窗(11)。
说明书
一种陶瓷膜污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种陶瓷膜污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，表水污染显而易见，地下水的污染却是触目惊心，中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染，而现有的一些污水处理装置过滤层面单一，效果不佳，同时过滤装置表面容易堆积污染物，导致过滤效果低下。
实用新型内容
本实用新型的目的在于提供一种陶瓷膜污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种陶瓷膜污水处理装置，包括底座，所述底座的上表面从左至右依次固定安装有循环箱、工作箱和陶瓷过滤器，且工作箱通过隔板从上至下分割成驱动室、刷洗室和积尘室;所述刷洗室内固定安装有垂直设置的过滤板，且过滤板的两侧安装有两个对称设置的洗刷装置，所述洗刷装置由驱动室内的驱动装置进行驱动;所述过滤板两侧的刷洗室下表面通过两个对称设置的电磁阀一和电磁阀二与积尘室相互连通，且积尘室内安装有滑动连接的积尘盒;所述刷洗室靠近陶瓷过滤器的侧壁通过输液管与陶瓷过滤器固定连接，且陶瓷过滤器的出水端安装有三通管，所述三通管的接口一固定连接有出水管，且三通管的接口二固定连接有反冲水管;所述刷洗室靠近循环箱的侧壁固定安装有水泵二，且水泵二的进水口通过导管与刷洗室连通，水泵二的出水口通过导管与循环箱连通;所述循环箱内部的下表面安装有水泵三，且水泵三通过导管与刷洗室连通;所述循环箱的顶部通过导管与水泵一的出水口固定连接。
作为本实用新型进一步的方案：所述洗刷装置由螺纹杆一、螺纹杆二、滑块以及毛刷组成，所述螺纹杆一与螺纹杆二的顶部均与驱动装置的输出端连接,且螺纹杆一与螺纹杆二分别对称安装在过滤板的两侧，所述螺纹杆一与螺纹杆二均垂直设置，且螺纹杆一与螺纹杆二的底部均与刷洗室的下表面转动连接，所述螺纹杆一与螺纹杆二上均螺纹连接有两个相同的滑块，且滑块的相对面均安装有水平设置的毛刷，毛刷与过滤板相互接触，所述滑块的侧壁与刷洗室的内壁滑动连接。
作为本实用新型进一步的方案：所述驱动装置由电机、主动轮、皮带以及从动轮，所述电机固定安装在驱动室内壁的上表面，且电机的输出端通过联轴器与主动轮连接，主动轮的下表面与连杆的一端固定连接，连杆的另一端贯穿隔板并延伸至刷洗室与螺纹杆一的一端固定连接;所述主动轮通过皮带与从动轮传动连接，且从动轮固定安装在转动轴上，转动轴的顶部与驱动室的内壁转动连接，转动轴的另一端贯穿隔板并延伸至刷洗室与螺纹杆二的一端固定连接。
作为本实用新型进一步的方案：所述底座的下表面滚动连接两对相互对称的滚轮，底座的侧面装有与滚轮相匹配的制动装置。
作为本实用新型进一步的方案：所述循环箱的侧壁固定安装有观察窗。
与现有技术相比，本实用新型的有益效果是：本实用新型通过水泵一将污水吸入循环箱中，启动水泵三将循环箱中的污水排送至刷洗室中由过滤板将污水中的杂质进行初步过滤，而初步过滤后的污水从输液管中流入陶瓷过滤器中，由陶瓷过滤器进一步过滤后从出水管中排出，而当设备工作一定周期后，关闭水泵一和水泵三，开启电磁阀一、电磁阀二，驱动电机带动连杆以及主动轮转动，而主动轮通过皮带带动从动轮转动，从而驱动螺纹杆一和螺纹杆二转动，而螺纹杆一和螺纹杆二的螺纹方向相反，并且螺纹杆一和螺纹杆二上螺纹连接的两个滑块随着螺纹杆的转动，而沿着螺纹杆滑动，从而使得毛刷对过滤板两侧上的灰尘进行洗刷，使得灰尘落入积尘盒中由工作人员定期进行处理，关闭电磁阀一、电磁阀二并且利用反冲水管连接的清水池对陶瓷过滤器中注水，清水将过滤器表面的灰尘冲回刷洗室中，由水泵二将刷洗室中的污水抽回循环箱中再一次进行过滤，从而提高了污水的过滤质量，本设备结构简单，操作方便。
