申请日2019.04.19
公开(公告)日2019.06.14
IPC分类号C02F9/12; C02F101/20
摘要
本发明公开了一种含重金属的生活污水处理方法及装置，其中的含重金属的生活污水处理装置包括箱体，所述箱体的顶部螺纹固定有箱盖，箱体内设有排水管，且排水管的一端延伸至箱体外并安装有臭氧吸附器，所述箱体内设有进水管，且进水管的顶端延伸至箱盖的上方，所述箱体的一侧内壁上固定安装有三角导水板，三角导水板位于进水管的下方，箱体的另一侧内壁上开设有矩形孔。本发明设计合理，便于自动将生活污水中的大颗粒杂质过滤出来，并能够将过滤出来的大颗粒杂质逐渐推送至箱体外侧的接污桶内，且能够对生活污水内过滤出的金属颗粒杂质进行吸附区分，实现自动化过滤排杂的目的，方便人们使用。
权利要求书

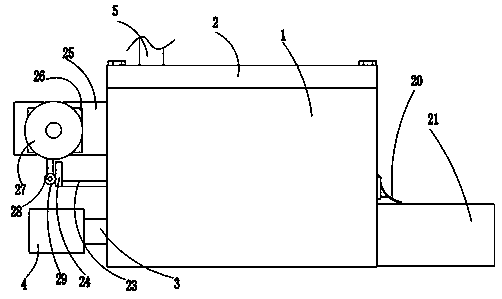

1.一种含重金属的生活污水处理装置，包括箱体(1)，所述箱体(1)的顶部螺纹固定有箱盖(2)，箱体(1)内设有排水管(3)，且排水管(3)的一端延伸至箱体(1)外并安装有臭氧吸附器(4)，其特征在于，所述箱体(1)内设有进水管(5)，且进水管(5)的顶端延伸至箱盖(2)的上方，所述箱体(1)的一侧内壁上固定安装有三角导水板(6)，三角导水板(6)位于进水管(5)的下方，箱体(1)的另一侧内壁上开设有矩形孔(7)，所述三角导水板(6)的下方设有固定安装在箱体(1)一侧内壁上的安装座(8)，且安装座(8)的一侧开设有两侧均为开口设置的安装槽(9)，所述安装槽(9)内密封滑动安装有顶杆(10)，且顶杆(10)的一端固定安装有金属过滤板(11)，金属过滤板(11)的一侧贯穿矩形孔(7)并延伸至箱体(1)外，金属过滤板(11)的一侧设为倾斜截面，所述顶杆(10)的另一端与安装槽(9)远离矩形孔(7)的一侧内壁之间固定连接有多个弹簧(14)，所述金属过滤板(11)的顶部固定安装有多个倾斜设置的弧形板(12)，金属过滤板(11)的上方设有固定安装在箱盖(2)底部的挡水板(13)，所述箱体(1)的一侧设有固定安装在金属过滤板(11)底部一侧的连接块(15)，且连接块(15)的一侧固定安装有定位杆(16)的一端，定位杆(16)的另一端贯穿矩形孔(7)延伸至箱体(1)内并固定连接有限位块(18)，所述定位杆(16)上滑动套设有固定安装在矩形孔(7)底部内壁上的固定座(17)，所述连接块(15)的另一侧底部固定安装有支撑杆(19)的一端，且支撑杆(19)的另一端与连接块(15)的另一侧顶部固定连接有同一个弧形导流磁铁片(20)，弧形导流磁铁片(20)的下方设有放置在箱体(1)一侧的接污桶(21)，所述安装座(8)的一侧设有固定连接在金属过滤板(11)底部另一侧的安装块(22)，且安装块(22)远离矩形孔(7)的一侧固定连接有推杆(23)的一端，推杆(23)的另一端延伸至箱体(1)外并固定安装有竖杆(24)，所述安装座(8)滑动套设在推杆(23)上，排水管(3)的上方设有固定安装在箱体(1)另一侧顶部的支撑板(25)，且支撑板(25)的一侧固定安装有伺服电机(26)，伺服电机(26)的输出轴上固定套设有圆板(27)，且圆板(27)的底部固定安装有挤压杆(28)，挤压杆(28)的一侧底部转动安装有滚轮(29)，且滚轮(29)靠近箱体(1)的一侧与竖杆(24)远离箱体(1)的一侧滚动接触。
2.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述顶杆(10)上固定套设有矩形密封圈(30)，且矩形密封圈(30)的顶部和底部分别与安装槽(9)的顶部内壁和底部内壁密封活动接触，矩形密封圈(30)的两侧分别与箱体(1)的两侧内壁密封活动接触。
3.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述安装座(8)的一侧底部开设有第一方孔，且第一方孔与推杆(23)滑动连接。
4.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述箱体(1)的一侧内壁上开设有第二方孔，且第二方孔与推杆(23)滑动连接。
5.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述固定座(17)的一侧开设有第三方孔，且第三方孔与定位杆(16)滑动连接。
6.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述挤压杆(28)的一侧固定安装有销轴，滚轮(29)的一侧设有圆孔，且圆孔内固定套设有轴承，轴承的内圈与销轴的外侧固定套装。
7.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述滚轮(29)的直径比挤压杆(28)的宽度大。
8.根据权利要求1所述的一种含重金属的生活污水处理装置，其特征在于，所述金属过滤板(11)的两侧分别与矩形孔(7)的两侧内壁活动接触。
9.一种含重金属的生活污水处理装置的处理方法，其特征在于，包括以下步骤：
S1：需要对生活污水进行过滤时，把生活污水通入进水管(5)内，生活污水经进水管(5)下流到三角导水板(6)的顶部，再经三角导水板(6)的顶部流淌到金属过滤板(11)上;
S2：启动伺服电机(26)，伺服电机(26)带动圆板(27)转动，圆板(27)带动挤压杆(28)绕伺服电机(26)的输出轴转动，挤压杆(28)带动滚轮(29)对竖杆(24)挤压，在挤压力的作用下，竖杆(24)向靠近箱体(1)的方向移动并带动推杆(23)移动，推杆(23)通过安装块(22)带动金属过滤板(11)移动，金属过滤板(11)通过连接块(15)带动定位杆(16)在开设在固定座(17)一侧的第三方孔内滑动，金属过滤板(11)带动顶杆(10)在安装槽(9)内滑动，顶杆(10)对多个弹簧(14)进行拉伸，当滚轮(29)与竖杆(24)错开时，此时处于拉伸状态的多个弹簧(14)复位并带动顶杆(10)向靠近圆板(27)的方向移动复位，顶杆(10)带动金属过滤板(11)移动复位，持续运转伺服电机(26)，当挤压杆(28)带动滚轮(29)转动一圈后再次对竖杆(24)挤压，如此循环能够带动金属过滤板(11)左右循环移动;
S3：左右循环移动的金属过滤板(11)移动时能够加快生活污水通过金属过滤板(11)的速率，避免生活污水中的杂质堵塞金属过滤板(11)，当生活污水中的大颗粒杂质在金属过滤板(11)上大量堆积，在金属过滤板(11)向左侧移动时，金属过滤板(11)上的大颗粒杂质能够滑过弧形板(12)的外弧形面，此时金属过滤板(11)与大颗粒杂质之间发生相对滑动，在金属过滤板(11)向右侧移动时，弧形板(12)的内弧形面能够遮挡并顶动大颗粒杂质向右侧移动，金属过滤板(11)循环移动，能够将大颗粒杂质逐渐的推送到箱体(1)的外侧;
S4：当大颗粒杂质逐渐经金属过滤板(11)与多个弧形板(12)配合运出时，大颗粒杂质经金属过滤板(11)一侧设置的倾斜截面滑落至弧形导流磁铁片(20)上，弧形导流磁铁片(20)对大颗粒中的金属颗粒杂质进行吸附，而剩余的大颗粒杂质经弧形导流磁铁片(20)滑落至接污桶(21)内，能够将生活污水中的大颗粒杂质自动过滤排出。
说明书
一种含重金属的生活污水处理方法及装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种含重金属的生活污水处理方法及装置。
背景技术
随着环保意识的加强，对于煤化工油品合成废水的排放要求也越来越高，废水处理装置是对生活污水、工业用水等进行收集处理的预处理设备，即对生活污水进行初次过滤处理的设备，以达到初步过滤污水内的杂质颗粒，然后再把过滤后收集的生活污水进入下到程序进行杀菌消毒和澄清处理。
生活污水中时常会夹杂有大颗粒杂质，现有的生活污水处理装置大都是通过金属过滤网对生活污水内含有的杂质颗粒以及重金属颗粒进行过滤分离;但是现有的生活污水处理装置大都不便自动将金属过滤网顶部过滤下的大颗粒杂质排出，导致堵塞金属过滤网造成过滤效率变低，不便于人们使用，因此我们提出了一种含重金属的生活污水处理方法及装置用于解决上述问题。
发明内容
基于背景技术存在的技术问题，本发明提出了一种含重金属的生活污水处理方法及装置。
本发明提出的一种含重金属的生活污水处理装置，包括箱体，所述箱体的顶部螺纹固定有箱盖，箱体内设有排水管，且排水管的一端延伸至箱体外并安装有臭氧吸附器，所述箱体内设有进水管，且进水管的顶端延伸至箱盖的上方，所述箱体的一侧内壁上固定安装有三角导水板，三角导水板位于进水管的下方，箱体的另一侧内壁上开设有矩形孔，所述三角导水板的下方设有固定安装在箱体一侧内壁上的安装座，且安装座的一侧开设有两侧均为开口设置的安装槽，所述安装槽内密封滑动安装有顶杆，且顶杆的一端固定安装有金属过滤板，金属过滤板的一侧贯穿矩形孔并延伸至箱体外，金属过滤板的一侧设为倾斜截面，所述顶杆的另一端与安装槽远离矩形孔的一侧内壁之间固定连接有多个弹簧，所述金属过滤板的顶部固定安装有多个倾斜设置的弧形板，金属过滤板的上方设有固定安装在箱盖底部的挡水板，所述箱体的一侧设有固定安装在金属过滤板底部一侧的连接块，且连接块的一侧固定安装有定位杆的一端，定位杆的另一端贯穿矩形孔延伸至箱体内并固定连接有限位块，所述定位杆上滑动套设有固定安装在矩形孔底部内壁上的固定座，所述连接块的另一侧底部固定安装有支撑杆的一端，且支撑杆的另一端与连接块的另一侧顶部固定连接有同一个弧形导流磁铁片，弧形导流磁铁片的下方设有放置在箱体一侧的接污桶，所述安装座的一侧设有固定连接在金属过滤板底部另一侧的安装块，且安装块远离矩形孔的一侧固定连接有推杆的一端，推杆的另一端延伸至箱体外并固定安装有竖杆，所述安装座滑动套设在推杆上，排水管的上方设有固定安装在箱体另一侧顶部的支撑板，且支撑板的一侧固定安装有伺服电机，伺服电机的输出轴上固定套设有圆板，且圆板的底部固定安装有挤压杆，挤压杆的一侧底部转动安装有滚轮，且滚轮靠近箱体的一侧与竖杆远离箱体的一侧滚动接触。
优选的，所述顶杆上固定套设有矩形密封圈，且矩形密封圈的顶部和底部分别与安装槽的顶部内壁和底部内壁密封活动接触，矩形密封圈的两侧分别与箱体的两侧内壁密封活动接触。
优选的，所述安装座的一侧底部开设有第一方孔，且第一方孔与推杆滑动连接。
优选的，所述箱体的一侧内壁上开设有第二方孔，且第二方孔与推杆滑动连接。
优选的，所述固定座的一侧开设有第三方孔，且第三方孔与定位杆滑动连接。
优选的，所述挤压杆的一侧固定安装有销轴，滚轮的一侧设有圆孔，且圆孔内固定套设有轴承，轴承的内圈与销轴的外侧固定套装。
优选的，所述滚轮的直径比挤压杆的宽度大。
优选的，所述金属过滤板的两侧分别与矩形孔的两侧内壁活动接触。
本发明还提出了一种含重金属的生活污水处理装置的处理方法，包括以下步骤：
S1：需要对生活污水进行过滤时，把生活污水通入进水管内，生活污水经进水管下流到三角导水板的顶部，再经三角导水板的顶部流淌到金属过滤板上，此时金属过滤板可过滤出生活污水中的大颗粒杂质;
S2：启动伺服电机，伺服电机带动圆板转动，圆板带动挤压杆绕伺服电机的输出轴转动，挤压杆带动滚轮对竖杆挤压，在挤压力的作用下，竖杆向靠近箱体的方向移动并带动推杆移动，推杆通过安装块带动金属过滤板移动，金属过滤板通过连接块带动定位杆在开设在固定座一侧的第三方孔内滑动，金属过滤板带动顶杆在安装槽内滑动，顶杆对多个弹簧进行拉伸，当滚轮与竖杆错开时，此时处于拉伸状态的多个弹簧复位并带动顶杆向靠近圆板的方向移动复位，顶杆带动金属过滤板移动复位，持续运转伺服电机，当挤压杆带动滚轮转动一圈后再次对竖杆挤压，如此循环能够带动金属过滤板左右循环移动;
S3：左右循环移动的金属过滤板移动时能够加快生活污水通过金属过滤板的速率，避免生活污水中的杂质堵塞金属过滤板，当生活污水中的大颗粒杂质在金属过滤板上大量堆积，当金属过滤板向左侧移动时，金属过滤板上的大颗粒杂质能够滑过弧形板的外弧形面，此时金属过滤板与大颗粒杂质之间发生相对滑动，在金属过滤板向右侧移动时，弧形板的内弧形面能够遮挡并顶动大颗粒杂质向右侧移动，金属过滤板循环左右移动，能够将大颗粒杂质逐渐的推送到箱体的外侧;
S4：当大颗粒杂质逐渐经金属过滤板与多个弧形板配合运出时，大颗粒杂质经金属过滤板一侧设置的倾斜截面滑落至弧形导流磁铁片上，弧形导流磁铁片对大颗粒中的金属颗粒杂质进行吸附，而剩余的大颗粒杂质经弧形导流磁铁片滑落至接污桶内，能够将生活污水中的大颗粒杂质自动过滤排出。
与现有的技术相比，本发明的有益效果是：
通过进水管、三角导水板、金属过滤板、伺服电机、圆板、挤压杆、滚轮、竖杆、推杆、安装块、连接块与定位杆相配合，把生活污水通入进水管并经三角导水板流淌到金属过滤板上进行过滤出大颗粒杂质，启动伺服电机，伺服电机通过圆板带动挤压杆转动，挤压杆带动滚轮对竖杆挤压，使得竖杆移动并通过推杆带动安装块移动，安装块通过金属过滤板带动连接块移动，连接块带动定位杆移动，移动中的金属过滤板能够避免杂质堵塞并加快过滤效率;
通过金属过滤板、顶杆、弹簧、滚轮、竖杆、伺服电机、挤压杆、滚轮、竖杆、弧形板、弧形导流磁铁片与接污桶相配合，金属过滤板还带动顶杆对多个弹簧进行拉伸，当滚轮与竖杆错开时，此时处于拉伸状态的多个弹簧复位并通过顶杆带动金属过滤板移动复位，持续运转伺服电机，当挤压杆带动滚轮转动一圈后再次对竖杆挤压，如此循环能够带动金属过滤板左右循环移动，当大颗粒杂质在金属过滤板上大量堆积，当金属过滤板向左侧移动时，金属过滤板上的大颗粒杂质能够滑过弧形板的外弧形面，在金属过滤板向右侧移动时，弧形板的内弧形面能够遮挡并顶动大颗粒杂质向右侧移动，能够将大颗粒杂质逐渐的推送到箱体的外侧，推送出的大颗粒杂质滑落至弧形导流磁铁片上，弧形导流磁铁片对大颗粒中的金属颗粒杂质进行吸附，而剩余的大颗粒杂质经弧形导流磁铁片滑落至接污桶内。
本发明设计合理，便于自动将生活污水中的大颗粒杂质过滤出来，并能够将过滤出来的大颗粒杂质逐渐推送至箱体外侧的接污桶内，且能够对生活污水内过滤出的金属颗粒杂质进行吸附区分，实现自动化过滤排杂的目的，方便人们使用。
