申请日2019.04.24
公开(公告)日2019.06.18
IPC分类号C02F9/02
摘要
本发明公开了一种水处理过滤器及其制作方法，包括一管体，在所述管体的右端位置处设置有输出水用的输出管，所述管体的左端具有开口，在管体的左端位置处注塑形成有螺纹部分，所述管体通过所述螺纹部分装配有一端盖，所述端盖的左端注塑形成有进水端，进水端的左端加工有一插入水管或水龙头用的阶梯孔，在所述阶梯孔的阶梯面上支撑有一金属挡网，当水管或水龙头插入时，压制所述金属挡网;本产品低使用成本，并且可以实现水质有效净化。
权利要求书
1.一种水处理过滤器，其特征在于：包括一管体，在所述管体的右端位置处设置有输出水用的输出管，所述管体的左端具有开口，在罐体的左端位置处注塑形成有螺纹部分，所述管体通过所述螺纹部分装配有一端盖，所述端盖的左端注塑形成有进水端，进水端的左端加工有一插入水管或水龙头用的阶梯孔，在所述阶梯孔的阶梯面上支撑有一金属挡网，当水管或水龙头插入时，压制所述金属挡网，在所述管体的内部设置有一棉质的过滤网，所述过滤网位于所述管体的内右端位置处，在所述管体内设置有一丝瓜络，所述丝瓜络天然形成有3~4个大型的孔隙，在所述孔隙内填充有中砂，所述中砂的铺设的厚度为所述丝瓜络长度的1/5~1/4，在所述孔隙内还填充有活性炭颗粒，所述丝瓜络的内部均布有小型的第一孔隙，通过所述第一孔隙填充有中砂，所述丝瓜络的左侧位置处形成扩展间隙。
2.根据权利要求1所述的水处理过滤器，其特征在于：在所述阶梯孔内安装有一橡胶材质的柱塞，所述柱塞与所述阶梯孔之间过盈配合，所述柱塞的轴心处设置有通过水流用的通孔，所述柱塞的左端局部延伸至所述阶梯孔的外部，其延伸至阶梯孔外部的那一端的外径向左逐渐缩小，在所述进水端的外壁处注塑形成有两个以上的耳部，所述耳部具有穿绳孔，在安装时，通过该穿绳孔装配钢丝，钢丝与水管或水龙头之间结扎固定。
3.根据权利要求1所述的水处理过滤器，其特征在于：所述活性炭颗粒为椰壳活性炭颗粒。
4.根据权利要求1所述的水处理过滤器，其特征在于：在所述扩展间隙内填充有改善水质用的颗粒物。
5.根据权利要求1所述的水处理过滤器，其特征在于：所述颗粒物为电气石、托玛琳球中的一种。
6.根据权利要求1所述的水处理过滤器，其特征在于：所述中砂的粒径为0.25~0.35mm。
7.一种如权利要求1~6中任一项所述的水处理过滤器的制作方法，其特征在于：包括以下步骤：
1)通过注塑的方式获得管体、输出管和端盖，输出管与管体为注塑一体式结构;
2)再准备一个成熟的丝瓜，丝瓜去皮去籽或获得丝瓜络，将丝瓜络放入锅中煮开，水温100℃，煮10~20分钟，煮好后捞出，控干水份后进行晾晒，直至完全干掉为止;
3)裁剪过滤网，过滤网裁剪后填充至管体内，再将丝瓜络插入，丝瓜络沿着管体向右侧插入，直至将过滤网顶在管体的内右端面为止，丝瓜络的外径需要大于管体的内径，使得丝瓜络的外壁可以完整的与管体内壁接触，上述操作完成后，沿着孔隙注入中砂，中砂注入完成后再将活性炭颗粒填充至孔隙内，直至填充满为止，此时再注入中砂，并且将管体竖向设置，中砂注入后被丝瓜络的第一孔隙捕获，通过拍打外壳，使得中砂完全填充;
4)再将端盖与管体之间装配，装配完成后，将进水端对接在水龙头或水管上，即安装完成;
5)在使用时，打开水管或水龙头上的阀门，水进入至管体内，而后穿过活性炭后再穿过活性炭底层的中砂，再穿过过滤网后被排出，过滤网的设计目的是阻止中砂的穿透，中砂和活性炭颗粒均可通过表面的空隙捕获颗粒物，实现水质的净化，由于丝瓜络的内部填充满中砂，因此部分水在不穿过活性炭的时候，会完整的渗透丝瓜络，需要穿过中砂，完成水质过滤。
说明书
一种水处理过滤器及其制作方法
技术领域
本发明涉及一种水处理过滤器及其制作方法。
背景技术
水过滤的概念要依据水所处的主客位置而定义。水作为主体时，水过滤是一种过滤、处理其他杂质的介质，是通过水的溶解来有效分离固体和气体的一种过滤方式。水作为客体时，水过滤是专门针对水进行处理的一种方法，是利用过滤介质将水中悬浮固体除去，从而获得清水的方法。
在家用中，主要是通过水处理过滤器实现水质的过滤，获得较为清洁的用水，但是市面上的水处理过滤器的售价通常在2000元以上，并且需要专用的滤芯，滤芯的更换周期较短，更换的成本较高。
在针对偏远地区使用时，购买滤芯的价格较高，并且购买滤芯较为不便利，同时由于偏远地区的地形复杂，较多区域还未开通自来水，水压不足时，无法通过现有的水处理过滤器实现过滤。
基于上述问题，我们设计了一种低使用成本，并且可以实现水质有效净化的水处理过滤器及其制作方法。
发明内容
本发明要解决的技术问题是提供一种低使用成本，并且可以实现水质有效净化的水处理过滤器及其制作方法。
为解决上述问题，本发明采用如下技术方案：

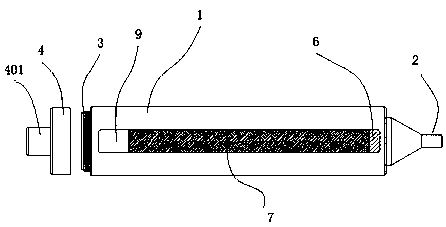

一种水处理过滤器，包括一管体，在所述管体的右端位置处设置有输出水用的输出管，所述管体的左端具有开口，在管体的左端位置处注塑形成有螺纹部分，所述管体通过所述螺纹部分装配有一端盖，所述端盖的左端注塑形成有进水端，进水端的左端加工有一插入水管或水龙头用的阶梯孔，在所述阶梯孔的阶梯面上支撑有一金属挡网，当水管或水龙头插入时，压制所述金属挡网，在所述管体的内部设置有一棉质的过滤网，所述过滤网位于所述管体的内右端位置处，在所述管体内设置有一丝瓜络，所述丝瓜络天然形成有3~4个大型的孔隙，在所述孔隙内填充有中砂，所述中砂的铺设的厚度为所述丝瓜络长度的1/5~1/4，在所述孔隙内还填充有活性炭颗粒，所述丝瓜络的内部均布有小型的第一孔隙，通过所述第一孔隙填充有中砂，所述丝瓜络的左侧位置处形成扩展间隙。
优选地，在所述阶梯孔内安装有一橡胶材质的柱塞，所述柱塞与所述阶梯孔之间过盈配合，所述柱塞的轴心处设置有通过水流用的通孔，所述柱塞的左端局部延伸至所述阶梯孔的外部，其延伸至阶梯孔外部的那一端的外径向左逐渐缩小，在所述进水端的外壁处注塑形成有两个以上的耳部，所述耳部具有穿绳孔，在安装时，通过该穿绳孔装配钢丝，钢丝与水管或水龙头之间结扎固定;上述结构主要是针对水龙头或水管进行固定在，在固定完成后，柱塞的左端插入至水龙头或水管内，右端与进水端之间形成密封，再通过钢丝将端盖捆扎固定，钢丝缠绕在水龙头或水管上，避免端盖松脱。
优选地，所述活性炭颗粒为椰壳活性炭颗粒。
优选地，在所述扩展间隙内填充有改善水质用的颗粒物。
优选地，所述颗粒物为电气石、托玛琳球中的一种。
优选地，所述中砂的粒径为0.25~0.35mm。
一种水处理过滤器的制作方法，包括以下步骤：
1)通过注塑的方式获得管体、输出管和端盖，输出管与管体为注塑一体式结构;
2)再准备一个成熟的丝瓜，丝瓜去皮去籽或获得丝瓜络，将丝瓜络放入锅中煮开，水温100℃，煮10~20分钟，煮好后捞出，控干水份后进行晾晒，直至完全干掉为止;
3)裁剪过滤网，过滤网裁剪后填充至管体内，再将丝瓜络插入，丝瓜络沿着管体向右侧插入，直至将过滤网顶在管体的内右端面为止，丝瓜络的外径需要大于管体的内径，使得丝瓜络的外壁可以完整的与管体内壁接触，上述操作完成后，沿着孔隙注入中砂，中砂注入完成后再将活性炭颗粒填充至孔隙内，直至填充满为止，此时再注入中砂，并且将管体竖向设置，中砂注入后被丝瓜络的第一孔隙捕获，通过拍打外壳，使得中砂完全填充;
4)再将端盖与管体之间装配，装配完成后，将进水端对接在水龙头或水管上，即安装完成;
5)在使用时，打开水管或水龙头上的阀门，水进入至管体内，而后穿过活性炭后再穿过活性炭底层的中砂，再穿过过滤网后被排出，过滤网的设计目的是阻止中砂的穿透，中砂和活性炭颗粒均可通过表面的空隙捕获颗粒物，实现水质的净化，由于丝瓜络的内部填充满中砂，因此部分水在不穿过活性炭的时候，会完整的渗透丝瓜络，需要穿过中砂，完成水质过滤。
本产品主要是针对山区用水进行开发，丝瓜络在农户的家中即可采取，无需进行购买，活性炭颗粒整箱的售价通常在60元左右，重量通常在20~25公斤左右，一整箱的活性炭可以满足1~2年的净水使用，而中砂的购置成本则更低，几乎可以不计，过滤网的售价在3~6元/米，每米可以裁成多块圆形的供本产品使用的过滤网，在实际应用中，每年的净水耗材费用仅需要30~50元，而壳体可重复利用。
丝瓜络全体由维管束纵横交错而成，多为长圆形，两端稍细，直径5至10厘米，长短不一，表面黄白色，粗糙，有时可见残存果皮及果肉，体轻，质韧，富弹性，横断面有3~4个空腔，偶见残留的黑色种子。气微，味淡。以个大、完整、洁净、质韧、色淡黄白、无种子者为佳。
丝瓜络的表面均布有错综复杂的空隙，是天然的储存过滤材料的容器。
椰壳活性炭，以优质椰子壳为原料，经系列生产工艺精加工而成。椰壳活性炭外观为黑色，颗粒状，具有孔隙发达、吸附性能好、强度高、易再生、经济耐用等优点。
产品主要用于饮用水、纯净水、制酒、饮料、工业污水的净化、脱色、脱氯、除臭;也可用于炼油行业的脱硫醇等。
本发明的有益效果是：本产品的使用成本极为低廉，同时采用自然滤水的形式，主要适用于偏远山区，满足一家人的滤水需求，并且使用无经济负担，由于水质被过滤，水中的颗粒物含量大幅度的减少，因此可以有效减少偏远山区的结石病患者，本产品的结构较为简单，成本低廉，适合推广使用。
