申请日2018.05.21
公开(公告)日2019.03.26
IPC分类号B01D33/03; B01D33/54
摘要
本实用新型公开了一种方便组装的污水处理装置，包括底座、过滤桶和过滤板，所述底座的顶部安装有过滤桶，所述底座的底部四角处均安装有移动轮，所述过滤桶的内腔安装有过滤板，所述过滤板的顶部两侧均安装有挂杆，所述挂杆挂接于过滤桶的外壁，所述挂杆的夹腔和顶部分别安装有第一弹簧和第二弹簧，所述挂杆的顶部插接有螺栓。本实用新型通过过滤板通过挂杆挂接于过滤桶外壁，然后通过螺栓紧固即可，使得安装方便，同时在不使用的时候通过拆除螺栓后滑动滑块使得两组挂杆向中间移动，可收于过滤桶内腔，体积减小，同时得到保护，较为实用，适合广泛推广与使用。
权利要求书

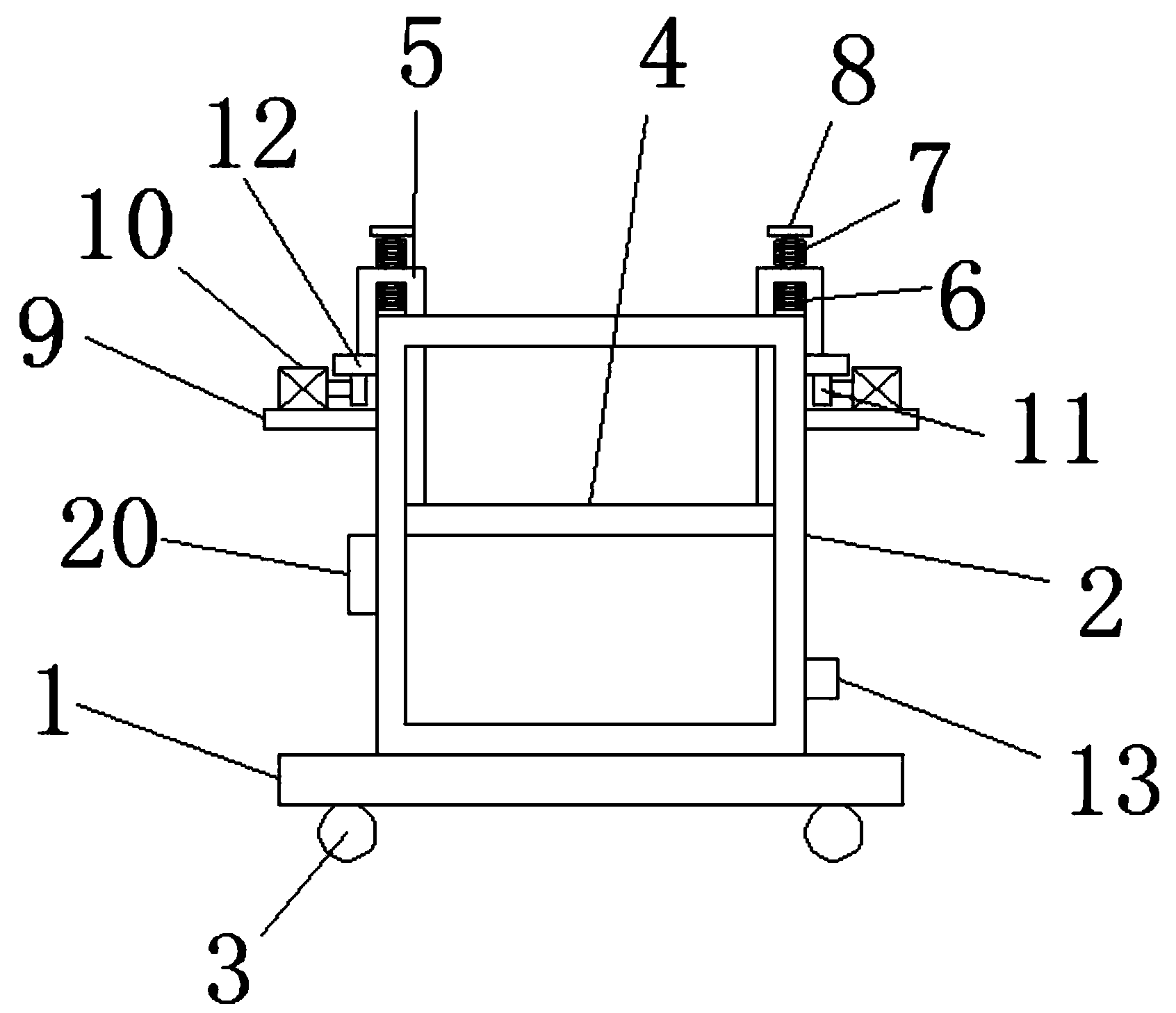

1.一种方便组装的污水处理装置，包括底座(1)、过滤桶(2)和过滤板(4)，其特征在于：所述底座(1)的顶部安装有过滤桶(2)，所述底座(1)的底部四角处均安装有移动轮(3)，所述过滤桶(2)的内腔安装有过滤板(4)，所述过滤板(4)的顶部两侧均安装有挂杆(5)，所述挂杆(5)挂接于过滤桶(2)的外壁，所述挂杆(5)的夹腔和顶部分别安装有第一弹簧(6)和第二弹簧(7)，所述挂杆(5)的顶部插接有螺栓(8)，所述螺栓(8)贯穿第二弹簧(7)、挂杆(5)和第一弹簧(6)且和过滤桶(2)的顶部可拆卸式连接，所述挂杆(5)的外端连接有固定块(12)，所述过滤桶(2)的两侧壁均安装有放置板(9)，所述放置板(9)的顶部安装有电机(10)，所述电机(10)的传动轴外端连接有偏心轮(11)，所述过滤桶(2)的右侧壁下端连通有排水口(13)，所述过滤桶(2)的左侧壁下端安装有外接电源(20)。
2.根据权利要求1所述的方便组装的污水处理装置，其特征在于：所述过滤板(4)的顶部安装有横板(14)，所述横板(14)的顶部开设有滑槽(15)，所述滑槽(15)的内腔插接有滑块(16)且滑块(16)的数目为两组，两组滑块(16)分别与两组挂杆(5)的底部连接。
3.根据权利要求2所述的方便组装的污水处理装置，其特征在于：所述滑块(16)的顶部开设有螺纹槽(17)，所述挂杆(5)的底部连接有与螺纹槽(17)相适配的螺栓头(18)，所述螺栓头(18)和螺纹槽(17)啮合。
4.根据权利要求1所述的方便组装的污水处理装置，其特征在于：所述挂杆(5)的顶部开设有通孔(19)且通孔(19)的内径大于螺栓(8)的外径。
5.根据权利要求1所述的方便组装的污水处理装置，其特征在于：所述外接电源(20)和电机(10)电性连接。
说明书
一种方便组装的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种方便组装的污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，在对污水进行处理的时候，需要使用污水处理装置，专利号为CN201720354598.3公开了一种方便组装的污水处理装置，该装置在使用的过程中，过滤网在过滤的过程中，容易堵塞，影响过滤的效率，因此，我们提出一种方便组装的污水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种方便组装的污水处理装置，可以有效解决背景技术中装置在使用的过程中，过滤网在过滤的过程中，容易堵塞，影响过滤的效率的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种方便组装的污水处理装置，包括底座、过滤桶和过滤板，所述底座的顶部安装有过滤桶，所述底座的底部四角处均安装有移动轮，所述过滤桶的内腔安装有过滤板，所述过滤板的顶部两侧均安装有挂杆，所述挂杆挂接于过滤桶的外壁，所述挂杆的夹腔和顶部分别安装有第一弹簧和第二弹簧，所述挂杆的顶部插接有螺栓，所述螺栓贯穿第二弹簧、挂杆和第一弹簧且和过滤桶的顶部可拆卸式连接，所述挂杆的外端连接有固定块，所述过滤桶的两侧壁均安装有放置板，所述放置板的顶部安装有电机，所述电机的传动轴外端连接有偏心轮，所述过滤桶的右侧壁下端连通有排水口，所述过滤桶的左侧壁下端安装有外接电源。
进一步的，所述过滤板的顶部安装有横板，所述横板的顶部开设有滑槽，所述滑槽的内腔插接有滑块且滑块的数目为两组，两组滑块分别与两组挂杆的底部连接。
进一步的，所述滑块的顶部开设有螺纹槽，所述挂杆的底部连接有与螺纹槽相适配的螺栓头，所述螺栓头和螺纹槽啮合。
进一步的，所述挂杆的顶部开设有通孔且通孔的内径大于螺栓的外径。
进一步的，所述外接电源和电机电性连接。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的方便组装的污水处理装置，通过过滤板通过挂杆挂接于过滤桶外壁，然后通过螺栓紧固即可，使得安装方便，同时在不使用的时候通过拆除螺栓后滑动滑块使得两组挂杆向中间移动，可收于过滤桶内腔，体积减小，同时得到保护。
2.本实用新型的方便组装的污水处理装置，通过电机带动偏心轮转动，敲打固定块使得挂杆上下震动，从而带动过滤板进行震动，使得过滤板表面的较小颗粒被震动起来，避免对过滤板进行堵塞，有效的提高的过滤的效率。
3.本实用新型的方便组装的污水处理装置，通过挂杆和滑块为螺纹啮合，可拆卸，从而可跟换不同孔径的过滤板，适应性强。
