申请日2018.05.21
公开(公告)日2019.03.15
IPC分类号B01D33/21; B01D33/48; C02F1/00
摘要
本实用新型公开了一种污水处理用的污水过滤系统，包括污水池以及设置于污水池中的隔离珊栏，所述隔离珊栏整体呈圆形，包括一固定环、从动轮，从动轮与固定环之间设置一块过滤网板，所述过滤网板上设置有过滤网孔，所述从动轮中间贯穿设置一轴孔，轴孔中装入一固定轴，所述固定轴垂直安装于设置在污水池一侧的墙体上，污水池的上端外部设置有一喷淋系统，喷淋系统正对着过上端的过滤网板设置。本实用新型采用圆形的结构，使得隔离珊栏持续旋转，保证正常过滤的同时，对过滤网板进行露出端的水洗，保证过滤网板中间网孔的畅通，保证正常过滤。
权利要求书

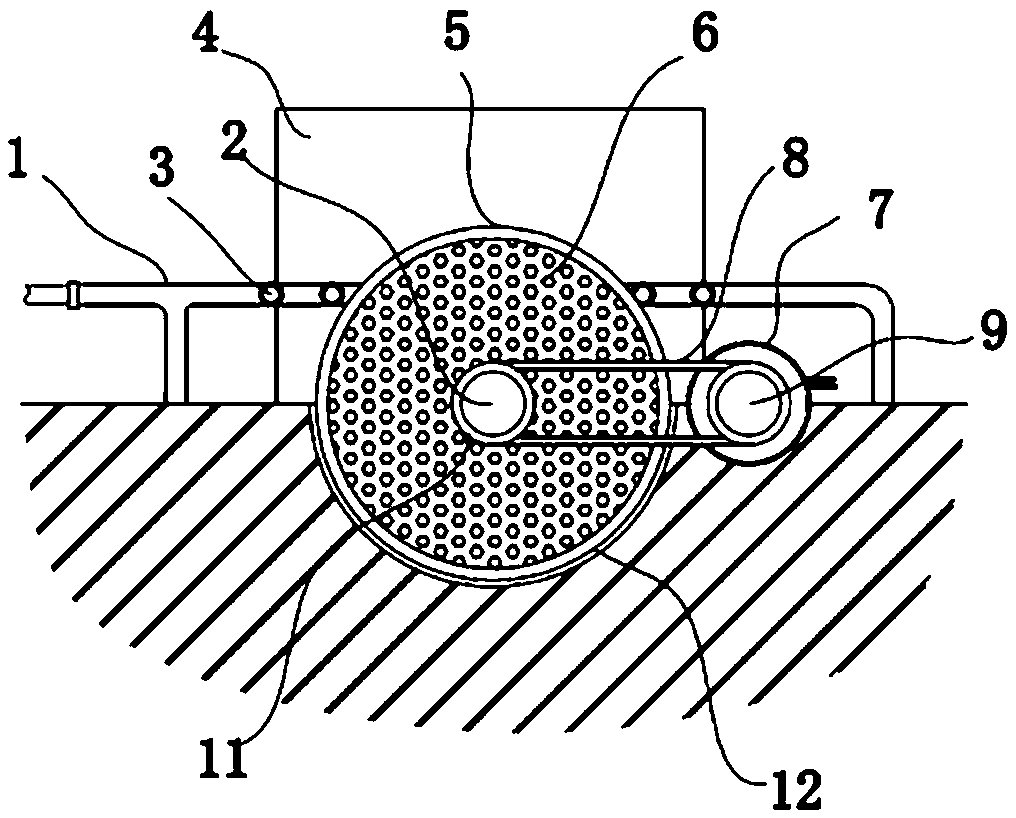

1.一种污水处理用的污水过滤系统，其特征在于：包括污水池以及设置于污水池中的隔离珊栏，所述隔离珊栏整体呈圆形，包括一固定环、从动轮，从动轮与固定环之间设置一块过滤网板，所述过滤网板上设置有过滤网孔，所述从动轮中间贯穿设置一轴孔，轴孔中装入一固定轴，所述固定轴垂直安装于设置在污水池一侧的墙体上，污水池的上端外部设置有一喷淋系统，喷淋系统正对着过上端的过滤网板设置。
2.如权利要求1所述的污水处理用的污水过滤系统，其特征在于：所述污水池的上端一侧安装有一驱动系统。
3.如权利要求2所述的污水处理用的污水过滤系统，其特征在于：所述驱动系统包括一接入电源的驱动电机以及安装于驱动电机电机轴上的主动轮，主动轮正对着从动轮设置，主动轮与从动轮外部安装一根传动皮带，驱动电机驱动一侧的圆形状的隔离珊栏作360转动。
4.如权利要求1所述的污水处理用的污水过滤系统，其特征在于：所述喷淋系统包括一根喷淋管，以及设置于喷淋管前端面的一个以上的喷头，喷头正对着过滤网板设置，喷淋管的输入端接外部水源，中间安装一增压泵，喷淋管的底部通过固定支架固定安装于污水池上端平面上。
5.如权利要求1所述的污水处理用的污水过滤系统，其特征在于：所述污水池呈半圆形状，所述隔离珊栏整体为圆形，隔离珊栏的外径等于污水池的内径，隔离珊栏底部隔断整个污水池。
说明书
一种污水处理用的污水过滤系统
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水处理用的污水过滤系统。
背景技术
在污水过滤时，需要使用过滤网板去除污水中的大量悬浮物质，但是在过滤时，过滤网板中间的过滤网孔有出现经常被堵塞的情况，污水中的悬浮颗粒会进入到网孔中堵塞网板，因此如果不及时对其进行水洗，那么过滤网板的出水量会降低，过滤的效率会降低。
发明内容
本实用新型所要解决的技术问题是提供一种污水处理用的污水过滤系统，采用圆形的结构，使得隔离珊栏持续旋转，保证正常过滤的同时，对过滤网板进行露出端的水洗，保证过滤网板中间网孔的畅通。
本实用新型是通过以下技术方案来实现的：一种污水处理用的污水过滤系统，包括污水池以及设置于污水池中的隔离珊栏，所述隔离珊栏整体呈圆形，包括一固定环、从动轮，从动轮与固定环之间设置一块过滤网板，所述过滤网板上设置有过滤网孔，所述从动轮中间贯穿设置一轴孔，轴孔中装入一固定轴，所述固定轴垂直安装于设置在污水池一侧的墙体上，污水池的上端外部设置有一喷淋系统，喷淋系统正对着过上端的过滤网板设置。
作为优选的技术方案，所述污水池的上端一侧安装有一驱动系统。
作为优选的技术方案，所述驱动系统包括一接入电源的驱动电机以及安装于驱动电机电机轴上的主动轮，主动轮正对着从动轮设置，主动轮与从动轮外部安装一根传动皮带，驱动电机驱动一侧的圆形状的隔离珊栏作360转动。
作为优选的技术方案，所述喷淋系统包括一根喷淋管，以及设置于喷淋管前端面的一个以上的喷头，喷头正对着过滤网板设置，喷淋管的输入端接外部水源，中间安装一增压泵，喷淋管的底部通过固定支架固定安装于污水池上端平面上。
作为优选的技术方案，所述污水池呈半圆形状，所述隔离珊栏整体为圆形，隔离珊栏的外径等于污水池的内径，隔离珊栏底部隔断整个污水池。
本实用新型的有益效果是：本实用新型采用圆形的结构，使得隔离珊栏持续旋转，保证正常过滤的同时，对过滤网板进行露出端的水洗，保证过滤网板中间网孔的畅通，保证正常过滤。
