申请日2018.05.21
公开(公告)日2019.02.12
IPC分类号C02F9/10
摘要
本实用新型公开了一种基于陶瓷膜的生活污水处理装置，包括进水管、预处理罐、过滤网、水泵、陶瓷膜、导流管、罐体、底座、出气管、箱体、清理门、电动门、安装板、凸块、伸缩杆、弹簧、连接块、推杆、活动框、转盘、电动机和转轴。本产品通过电动机工作可以带动转盘转动，通过转盘的转动可以带动推杆在竖直方向运动，从而使得推杆高频率的撞击连接块，从而带动过滤网震动，使得过滤网上过滤的杂质进入到箱体内，从而避免过滤网堵塞，使得过滤网的过滤效果长期稳定，且通过电动机工作可以完成过滤网的自动清洁，从而减小维护人员的工作量，降低维护人员的劳动强度，且用户不需要而接触过滤的杂质，从而避免对用户的身体健康造成影响。
权利要求书

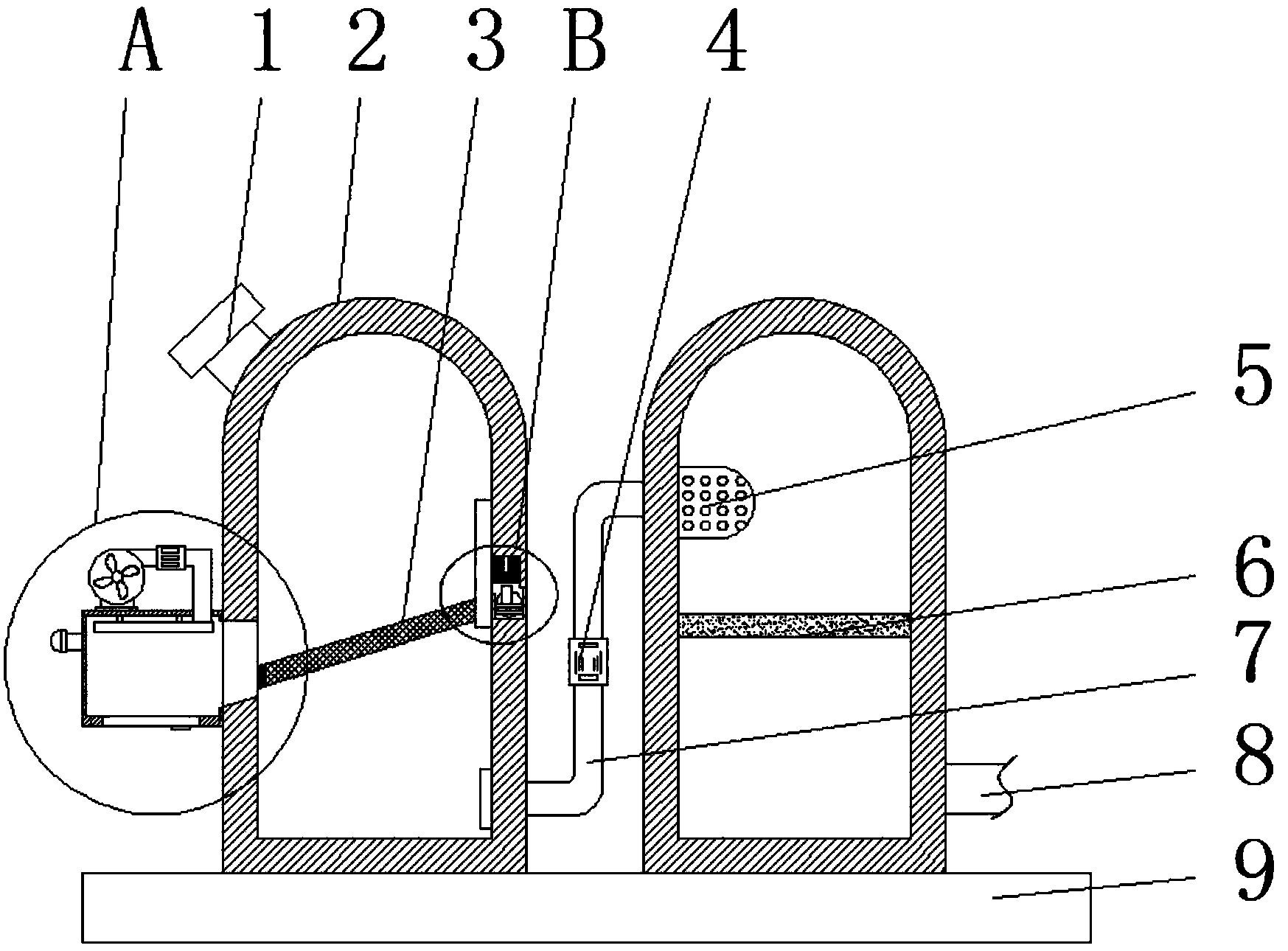

1.一种基于陶瓷膜的生活污水处理装置，包括进水管(1)、预处理罐(2)、过滤网(3)、水泵(4)、陶瓷膜(6)、导流管(7)、罐体(8)、底座(9)、出气管(10)、箱体(11)、清理门(12)、电动门(17)、安装板(18)、凸块(19)、伸缩杆(20)、弹簧(21)、连接块(22)、推杆(23)、活动框(24)、转盘(25)、电动机(26)和转轴(27)，其特征在于，所述底座(9)的上表面固定连接有预处理罐(2)和罐体(8)，且预处理罐(2)底部的出水口连接导流管(7)的一端，导流管(7)的另一端与罐体(8)上部开设的进水口连接，所述罐体(8)的底部连接有出水管，且罐体(8)内安装有陶瓷膜(6)，陶瓷膜(6)位于进水口和出水口之间;所述预处理罐(2)的上部开设有进水管(1)，进水管(1)上安装有进水阀，且预处理罐(2)内设有倾斜设置的过滤网(3)，过滤网(3)的侧面固定连接有用于密封的橡胶垫，且过滤网(3)通过橡胶垫与预处理罐(2)的内壁紧密接触，且过滤网(3)固定连接有安装板(18)，安装板(18)与预处理罐(2)内壁滑动连接，且安装板(18)与预处理罐(2)内壁连接的部位也固定连接有用于密封的橡胶垫，并且安装板(18)与过滤网(3)相背的面固定连接有连接块(22)，连接块(22)插设在预处理罐(2)内壁开设的安装槽内，且连接块(22)的上表面通过两个相互平行的伸缩杆(20)与安装槽的上端内壁连接，两个伸缩杆(20)均串有弹簧(21)，弹簧(21)的一端与连接块(22)连接，弹簧(21)的另一端与安装槽的上端内壁连接，且安装槽内固定连接有电动机(26)，电动机(26)的输出端通过联轴器连接转轴(27)的一端，转轴(27)的另一端固定连接转盘(25)的一侧转动中心，且转盘(25)与转轴(27)相背的面固定连接有凸块(19)，凸块(19)滑动连接在活动框(24)中心部位开设的通槽内，所述活动框(24)的上表面固定连接有推杆(23)，且连接块(22)位于推杆(23)的运动轨迹上;所述预处理罐(2)的侧壁内安装有电动门(17)，电动门(17)位于过滤网(3)远离安装板(18)的一端，且预处理罐(2)的外表面固定连接有箱体(11)，箱体(11)的内底壁安装有清理门(12)，当电动门(17)开启时，箱体(11)与预处理罐(2)连通，当电动门(17)关闭时，过滤网(3)通过边缘的橡胶垫与电动门(17)紧密贴合。
2.根据权利要求1所述的一种基于陶瓷膜的生活污水处理装置，其特征在于，所述箱体(11)上端面安装有鼓风机(13)，鼓风机(13)的出气口与空气加热器(14)的进气口连通，且空气加热器(14)的出气口连接导气管(15)的一端，导气管(15)的另一端延伸到箱体(11)内并与风刀板(16)的进气口，所述风刀板(16)通过连接杆与箱体(11)固定连接，且箱体(11)连接有出气管(10)。
3.根据权利要求1所述的一种基于陶瓷膜的生活污水处理装置，其特征在于，所述罐体(8)内固定连接有罩体(5)，罩体(5)开设的有多个均匀分布的通孔，且罩体(5)与罐体(8)的进水口连通。
4.根据权利要求2所述的一种基于陶瓷膜的生活污水处理装置，其特征在于，所述出气管(10)远离箱体(11)的一端安装有活性炭吸附罩。
5.根据权利要求2所述的一种基于陶瓷膜的生活污水处理装置，其特征在于，所述清理门(12)的外表面固定连接有把手。
说明书
一种基于陶瓷膜的生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种基于陶瓷膜的生活污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有额生活用污水处理装置，不能对过滤网进行自动清洁，从而过滤网容易堵塞，影响装置工作的可靠性，增加用户的使用负担，且装置长时间使用后，需要用户手工对过滤网进行清洁，从而增加用户的使用难度和负担，且用户需要接触过滤出的杂质，从而不利于用户的身体健康。
实用新型内容
本实用新型的目的在于提供一种基于陶瓷膜的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于陶瓷膜的生活污水处理装置，包括进水管、预处理罐、过滤网、水泵、陶瓷膜、导流管、罐体、底座、出气管、箱体、清理门、电动门、安装板、凸块、伸缩杆、弹簧、连接块、推杆、活动框、转盘、电动机和转轴，所述底座的上表面固定连接有预处理罐和罐体，且预处理罐底部的出水口连接导流管的一端，导流管的另一端与罐体上部开设的进水口连接，所述罐体的底部连接有出水管，且罐体内安装有陶瓷膜，陶瓷膜位于进水口和出水口之间;所述预处理罐的上部开设有进水管，进水管上安装有进水阀，且预处理罐内设有倾斜设置的过滤网，过滤网的侧面固定连接有用于密封的橡胶垫，且过滤网通过橡胶垫与预处理罐的内壁紧密接触，且过滤网固定连接有安装板，安装板与预处理罐内壁滑动连接，且安装板与预处理罐内壁连接的部位也固定连接有用于密封的橡胶垫，并且安装板与过滤网相背的面固定连接有连接块，连接块插设在预处理罐内壁开设的安装槽内，且连接块的上表面通过两个相互平行的伸缩杆与安装槽的上端内壁连接，两个伸缩杆均串有弹簧，弹簧的一端与连接块连接，弹簧的另一端与安装槽的上端内壁连接，且安装槽内固定连接有电动机，电动机的输出端通过联轴器连接转轴的一端，转轴的另一端固定连接转盘的一侧转动中心，且转盘与转轴相背的面固定连接有凸块，凸块滑动连接在活动框中心部位开设的通槽内，所述活动框的上表面固定连接有推杆，且连接块位于推杆的运动轨迹上;所述预处理罐的侧壁内安装有电动门，电动门位于过滤网远离安装板的一端，且预处理罐的外表面固定连接有箱体，箱体的内底壁安装有清理门，当电动门开启时，箱体与预处理罐连通，当电动门关闭时，过滤网通过边缘的橡胶垫与电动门紧密贴合。
作为本实用新型进一步的方案：所述箱体上端面安装有鼓风机，鼓风机的出气口与空气加热器的进气口连通，且空气加热器的出气口连接导气管的一端，导气管的另一端延伸到箱体内并与风刀板的进气口，所述风刀板通过连接杆与箱体固定连接，且箱体连接有出气管。
作为本实用新型进一步的方案：所述罐体内固定连接有罩体，罩体开设的有多个均匀分布的通孔，且罩体与罐体的进水口连通。
作为本实用新型进一步的方案：所述出气管远离箱体的一端安装有活性炭吸附罩。
作为本实用新型进一步的方案：所述清理门的外表面固定连接有把手。
与现有技术相比，本实用新型的有益效果是：本产品可以对生活污水进行处理，使得处理后的污水达到再利用的标准，从而可以提高水资源的利用率减小水资源的浪费;本产品通过电动机工作可以带动转盘转动，通过转盘的转动可以带动推杆在竖直方向运动，从而使得推杆高频率的撞击连接块，从而带动过滤网震动，使得过滤网上过滤的杂质进入到箱体内，从而避免过滤网堵塞，保证装置工作的可靠性，且使得过滤网的过滤效果长期稳定，且通过电动机工作可以完成过滤网的自动清洁，从而减小维护人员的工作量，降低维护人员的劳动强度，且用户不需要而接触过滤的杂质，从而避免对用户的身体健康造成影响，从而提高装置的实用性;本产品通过鼓风机和空气加热器工作，从而在风刀板的出气口中吹出高温气体，从而对箱体内的过滤的杂质进行烘干，从而保证过滤出的杂质不含水份，便于杂质的收集和运输，从而减小杂质后续处理的难度，减小用户的使用难度。
