申请日2018.05.21
公开(公告)日2019.02.05
IPC分类号G01N1/16
摘要
一种污水厂水样自动采集装置。涉及污水处理设备领域，尤其涉及对现有水样采集装置的改进。采样结束后能够自动上浮，不需要人工标记采样位置，人工劳动强度低。包括采集瓶本体和设于所述采集瓶本体的外侧壁上的配重水仓，配重水仓内设有上浮装置，所述上浮装置包括设于所述配重水仓内的加药包和包裹在所述加药包外部的橡胶薄膜;靠近所述加药包的一侧设有尖刺，所述尖刺的尖端朝向所述加药包。尖刺刺破加药包，产生大量气体，从而能够使得液囊撑大，产生向上的浮力，从而能够使得整个自动采样装置在采样完成后自动上浮。
权利要求书
1.一种污水厂水样自动采集装置，包括采集瓶本体和设于所述采集瓶本体上的外侧壁上的配重水仓，所述配重水仓的侧壁上均布若干进水孔，其特征在于，所述配重水仓内设有上浮装置，所述上浮装置包括设于所述配重水仓内的加药包和包裹在所述加药包外部的橡胶薄膜;
所述加药包固定在所述采集瓶本体的外侧壁上，所述橡胶薄膜的边缘处贴合在所述采集瓶本体的外侧壁上，所述橡胶薄膜与所述采集瓶本体的外侧壁之间形成液囊;
所述液囊靠近所述加药包的一侧设有尖刺，所述尖刺的尖端朝向所述加药包。
2.根据权利要求1所述的一种污水厂水样自动采集装置，其特征在于，所述采集瓶本体内分隔成若干封闭的水样仓，每个所述水样仓的底部均设有进水口，每个所述进水口上设有进水控制装置;
每个所述水样仓的顶部设有出气口，所述出气口上设有单向阀。
3.根据权利要求2所述的一种污水厂水样自动采集装置，其特征在于，所述采集瓶本体上还设有水深显示装置，所述水深显示装置包括设有刻度的测量管和设于所述测量管内的活塞，所述测量管的底部与所述出气口连通，所述测量管的顶部设有若干排气孔。
4.根据权利要求3所述的一种污水厂水样自动采集装置，其特征在于，所述活塞与所述测量管的顶部之间设有红色液体，所述排气孔内设有半透膜。
5.根据权利要求2-4任一所述的一种污水厂水样自动采集装置，其特征在于，所述进水控制装置包括设于所述水样仓内部的压簧和一对浮球，一对所述浮球中的一个设于所述水样仓内部,且置于所述进水口上，一对所述浮球中的另一个设于所述进水口外，一对所述浮球通过细绳连接，所述细绳穿过所述进水口;
所述压簧的一端固定在水样仓的顶部，所述压簧的另一端固定在设于所述进水口上的浮球上。
说明书
一种污水厂水样自动采集装置
技术领域
本实用新型涉及污水处理设备领域，尤其涉及对现有水样采集装置的改进。
背景技术
在污水处理过程中通常需要对受污染水域进行水样采集，便于进行分析制定治理方案。一般的采样装置每次均只能采集一种水样，需要不断投放，以达到多次采样的目的。这样容易导致多次采样之间的重叠，影响水样的分析结果。针对这一问题国家知识产权局2017-8-11公开的一项发明专利(CN 206399696 U，新型采样装置)具体公开了包括采集瓶本体，采集瓶本体内分隔成若干封闭的水样仓，每个所述水样仓的底部均设有进水口，每个所述进水口上设有进水控制装置;每个所述水样仓的顶部设有出气口，所述出气口上设有单向阀;所述采集瓶本体的外壁上设有配重块。一次采集能够采集多个水样、方便实用且水样之间相互不会交叉污染、采样时间短。但是在实际采样时采样装置采样完成后需要人工打捞，一般的做法是利用牵引绳做标记，到时间后就人工拖拽牵引绳，从而回收采样标本。人工劳动强度大，且容易忘记标记，导致采样标本无法回收。
发明内容
为了克服现有技术的不足，本实用新型的目的在于提供一种采样结束后能够自动上浮，不需要人工标记采样位置，人工劳动强度低的污水厂水样自动采集装置。

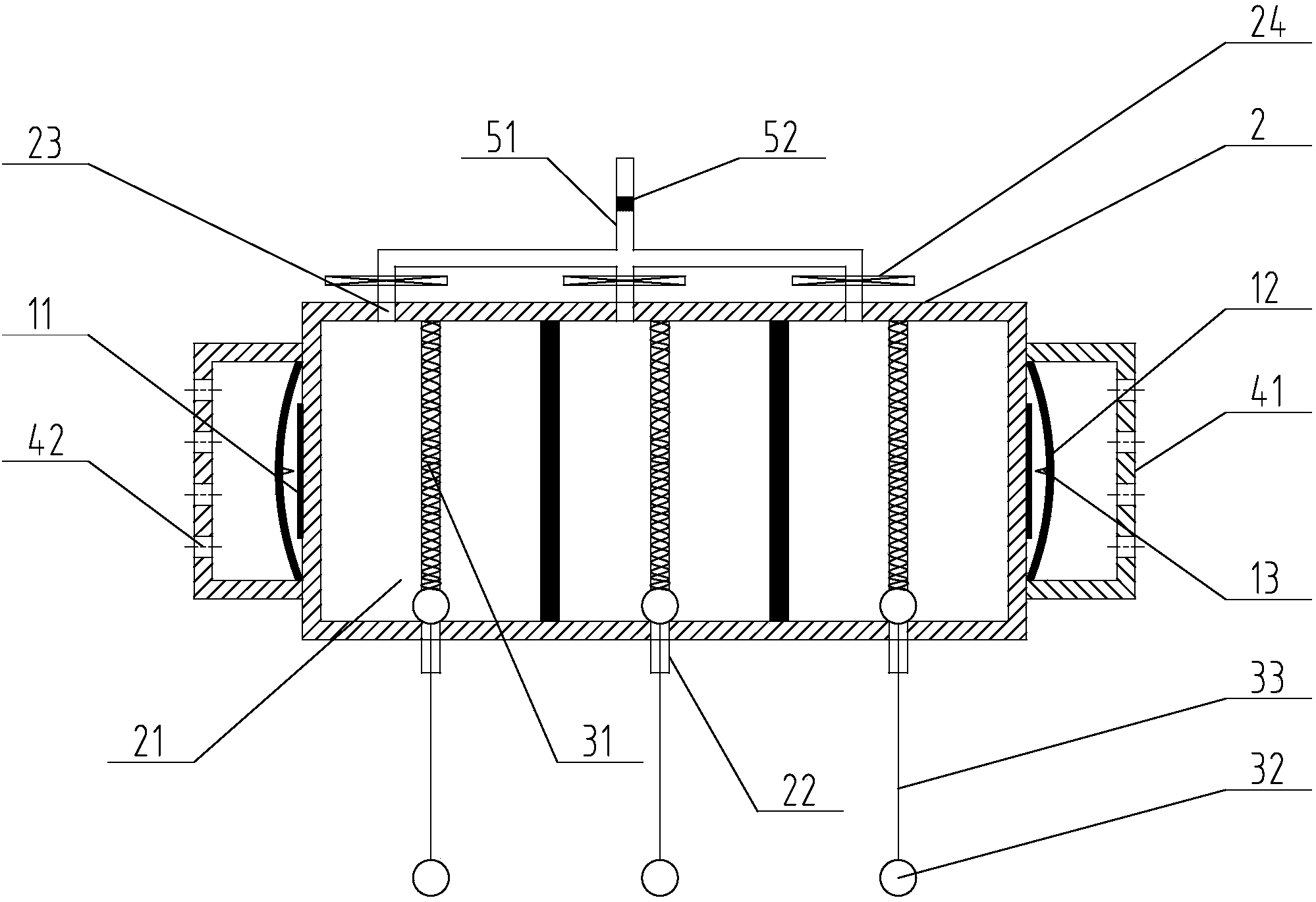

本实用新型的目的采用如下技术方案实现：包括采集瓶本体和设于所述采集瓶本体的外侧壁上的配重水仓，所述配重水仓的侧壁上均布若干进水孔，所述配重水仓内设有上浮装置，所述上浮装置包括设于所述配重水仓内的加药包和包裹在所述加药包外部的橡胶薄膜;
所述加药包固定在所述采集瓶本体的外侧壁上，所述橡胶薄膜的边缘处贴合在所述采集瓶本体的外侧壁上，所述橡胶薄膜与所述采集瓶本体的外侧壁之间形成液囊;
所述液囊靠近所述加药包的一侧设有尖刺，所述尖刺的尖端朝向所述加药包。
所述采集瓶本体内分隔成若干封闭的水样仓，每个所述水样仓的底部均设有进水口，每个所述进水口上设有进水控制装置;
每个所述水样仓的顶部设有出气口，所述出气口上设有单向阀。
所述采集瓶本体上还设有水深显示装置，所述水深显示装置包括设有刻度的测量管和设于所述测量管内的活塞，所述测量管的底部与所述出气口连通，所述测量管的顶部设有若干排气孔。
所述活塞与所述测量管的顶部之间设有红色液体，所述排气孔内设有半透膜。
所述进水控制装置包括设于所述水样仓内部的压簧和一对浮球，一对所述浮球中的一个设于所述水样仓内部,且置于所述进水口上，一对所述浮球中的另一个设于所述进水口外，一对所述浮球通过细绳连接，所述细绳穿过所述进水口;
所述压簧的一端固定在水样仓的顶部，所述压簧的另一端固定在设于所述进水口上的浮球上。
相比现有技术，本实用新型的有益效果在于：进行采样时，采集装置下沉到污水中，配重水仓进水增加自重，同时利用配重水仓中的水给以橡胶薄膜压力，使得橡胶薄膜更加贴近采集瓶本体的外壁，这样尖刺就能够刺破加药包，使得液囊内贮存的少量的液体与加药包内的化学物质混合，产生大量气体，从而能够使得液囊被撑大，产生向上的浮力，从而能够使得整个自动采样装置在采样完成后自动上浮。且由于加药包一次性使用，确保采样装置在使用一次后必须更换，保证采样不会被污染，确保采样结果更加精准。
