申请日2018.05.21
公开(公告)日2019.01.18
IPC分类号C02F9/14; C02F1/44; C02F103/06
摘要
本实用新型公开了一种无异味的垃圾渗滤液超滤膜处理设备，包括门形支撑架，在门形支撑架的顶部架体之间呈水平状态设置有旋转螺纹轴，一号外螺纹纹路和二号外螺纹纹路的长度相等但纹路旋向相反设置，在左侧的内螺纹螺块底块面上通过轴承座可转动铰接有一号动力连杆，在右侧的内螺纹螺块底块面上通过轴承座可转动铰接有二号动力连杆，垃圾投放桶的底壁板上均匀开设有若干渗滤小孔，渗滤液净化箱的内部通过三组隔断导水板从左到右依次分隔出污水调节池、生物生化池、超滤膜过滤池和反渗透池，垃圾投放桶的左侧顶部开口位置处倾斜设置有异味吸附罩。本实用新型缩短了垃圾中渗滤液的获取时间，避免异味扩散到周围大气中。
权利要求书

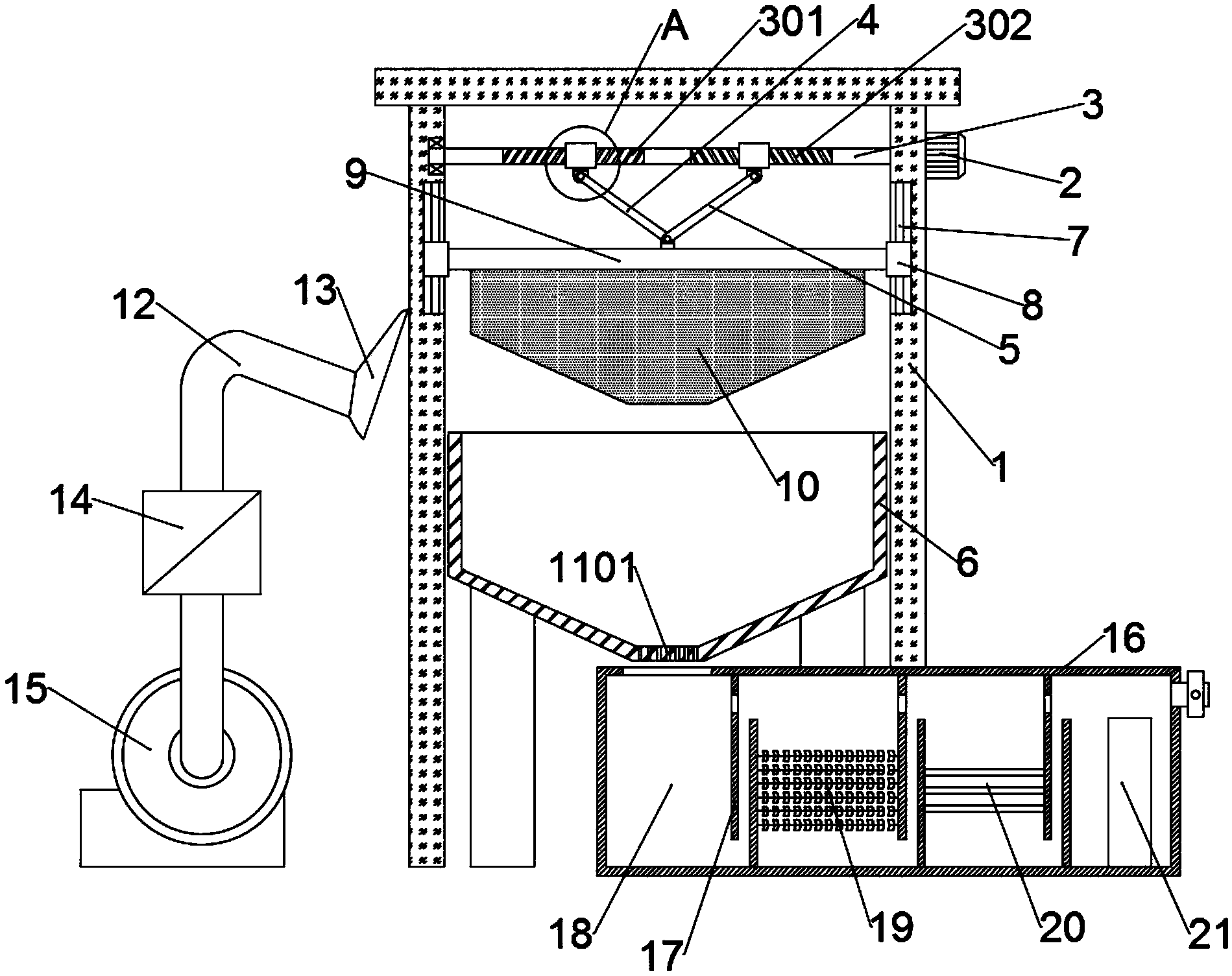

1.一种无异味的垃圾渗滤液超滤膜处理设备，包括门形支撑架(1)，其特征在于，在门形支撑架(1)的顶部架体之间呈水平状态设置有一个旋转螺纹轴(3)，旋转螺纹轴(3)通过端部的轴承座可转动设置且其右端连接至伺服驱动电机(2)上，所述旋转螺纹轴(3)的左右两侧对称位置轴体圆周上分别设置有一号外螺纹纹路(301)和二号外螺纹纹路(302)，一号外螺纹纹路(301)和二号外螺纹纹路(302)的长度相等但纹路旋向相反设置，在一号外螺纹纹路(301)和二号外螺纹纹路(302)上在对称位置处分别适配套设有一个内螺纹螺块(11)，在左侧的内螺纹螺块(11)底块面上通过轴承座可转动铰接有一号动力连杆(4)，在右侧的内螺纹螺块(11)底块面上通过轴承座可转动铰接有二号动力连杆(5)，一号动力连杆(4)与二号动力连杆(5)的长度相等且两者另一端通过同一个轴承座共同可转动铰接在升降支撑压板(9)的中心位置板体上，该升降支撑压板(9)的板体设置在水平面上且其下板面上一体固定设置有锥台挤压块(10)，所述升降支撑压板(9)的左右两端端部板面上还分别固定有一个导向套筒(8)，导向套筒(8)适配套设在竖直导向杆(7)的杆体上，所述升降支撑压板(9)的正下方地面上还通过支撑腿固定设置有一个垃圾投放桶(6)，所述垃圾投放桶(6)的桶体截面设置为与锥台挤压块(10)相适配的锥台形形状，所述垃圾投放桶(6)的底壁板上均匀开设有若干渗滤小孔(1101)，在若干渗滤小孔(1101)的下方地面上设置有渗滤液净化箱(16)，渗滤液净化箱(16)的内部通过三组隔断导水板从左到右依次分隔出污水调节池(18)、生物生化池(19)、超滤膜过滤池(20)和反渗透池(21)，所述垃圾投放桶(6)的左侧顶部开口位置处还倾斜设置有一个异味吸附罩(13)，所述异味吸附罩(13)通过气体输送管道(12)连接至强力抽气扇(15)上，在气体输送管道(12)的管体上还设置有空气净化器(14)。
2.根据权利要求1所述的一种无异味的垃圾渗滤液超滤膜处理设备，其特征在于，所述竖直导向杆(7)的杆体呈竖直状态固定设置在门形支撑架(1)两侧开设的矩形容置腔中。
3.根据权利要求1所述的一种无异味的垃圾渗滤液超滤膜处理设备，其特征在于，垃圾投放桶(6)的筒腔尺寸大于锥台挤压块(10)的块体尺寸。
4.根据权利要求1所述的一种无异味的垃圾渗滤液超滤膜处理设备，其特征在于，污水调节池(18)顶部的进水口设置在渗滤小孔(1101)的正下方位置处。
5.根据权利要求1所述的一种无异味的垃圾渗滤液超滤膜处理设备，其特征在于，反渗透池(21)的右侧壁顶部还设置有排水口。
说明书
一种无异味的垃圾渗滤液超滤膜处理设备
技术领域
本实用新型涉及能源环境设备相关技术领域，具体是一种无异味的垃圾渗滤液超滤膜处理设备。
背景技术
由于城市生活垃圾等越来越多，垃圾回收堆积过程会产生大量渗滤液;垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水，还有堆积的准备用于焚烧的垃圾渗漏出的水分。
以往的垃圾渗滤液处理设备在工人师傅将大量生活垃圾投入垃圾投放桶中，往往采用的是静置式的垃圾投放形式，这样对于渗滤液的获取程度严重不足，垃圾中渗滤液的获取时间被大大延长，获取很难彻底，给垃圾的后续处理带来了很大阻碍，而垃圾中散发的臭气异味扩散到周围大气中，影响附近的空气质量，需要进行上述问题的解决。
实用新型内容
本实用新型的目的在于提供一种无异味的垃圾渗滤液超滤膜处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种无异味的垃圾渗滤液超滤膜处理设备，包括门形支撑架，在门形支撑架的顶部架体之间呈水平状态设置有一个旋转螺纹轴，旋转螺纹轴通过端部的轴承座可转动设置且其右端连接至伺服驱动电机上，所述旋转螺纹轴的左右两侧对称位置轴体圆周上分别设置有一号外螺纹纹路和二号外螺纹纹路，一号外螺纹纹路和二号外螺纹纹路的长度相等但纹路旋向相反设置，在一号外螺纹纹路和二号外螺纹纹路上在对称位置处分别适配套设有一个内螺纹螺块，在左侧的内螺纹螺块底块面上通过轴承座可转动铰接有一号动力连杆，在右侧的内螺纹螺块底块面上通过轴承座可转动铰接有二号动力连杆，一号动力连杆与二号动力连杆的长度相等且两者另一端通过同一个轴承座共同可转动铰接在升降支撑压板的中心位置板体上，该升降支撑压板的板体设置在水平面上且其下板面上一体固定设置有锥台挤压块，所述升降支撑压板的左右两端端部板面上还分别固定有一个导向套筒，导向套筒适配套设在竖直导向杆的杆体上，所述升降支撑压板的正下方地面上还通过支撑腿固定设置有一个垃圾投放桶，所述垃圾投放桶的桶体截面设置为与锥台挤压块相适配的锥台形形状，所述垃圾投放桶的底壁板上均匀开设有若干渗滤小孔，在若干渗滤小孔的下方地面上设置有渗滤液净化箱，渗滤液净化箱的内部通过三组隔断导水板从左到右依次分隔出污水调节池、生物生化池、超滤膜过滤池和反渗透池，所述垃圾投放桶的左侧顶部开口位置处还倾斜设置有一个异味吸附罩，所述异味吸附罩通过气体输送管道连接至强力抽气扇上，在气体输送管道的管体上还设置有空气净化器。
作为本实用新型进一步的方案：所述竖直导向杆的杆体呈竖直状态固定设置在门形支撑架两侧开设的矩形容置腔中。
作为本实用新型再进一步的方案：垃圾投放桶的筒腔尺寸大于锥台挤压块的块体尺寸。
作为本实用新型再进一步的方案：污水调节池顶部的进水口设置在渗滤小孔的正下方位置处。
作为本实用新型再进一步的方案：反渗透池的右侧壁顶部还设置有排水口。
与现有技术相比，本实用新型的有益效果是：本实用新型实际使用时，工人师傅只需将大量生活垃圾投入垃圾投放桶中，开启伺服驱动电机驱动旋转螺纹轴进行顺时针转动，由于一号外螺纹纹路和二号外螺纹纹路的纹路旋向相反且在一号外螺纹纹路和二号外螺纹纹路上在对称位置处分别适配套设有一个内螺纹螺块，在外螺纹内螺纹适配啮合原理下即可驱使着两个内螺纹螺块之间距离缓慢移动靠近，移动中的内螺纹螺块会直接驱动一号动力连杆和二号动力连杆之间的夹角逐渐变小，进而两个动力连杆向下推动升降支撑压板下移，左右两侧增设的导向套筒和竖直导向杆保证了升降支撑压板升降过程的稳定性，下移后的升降支撑压板伸入垃圾投放桶中对生活垃圾进行挤压，进而将垃圾中的大量渗滤液充分挤出，透过渗滤小孔进入渗滤液净化箱中净化处理即可，动作流程合理流畅，相比于传统静置式的垃圾投放形式对于渗滤液的获取更为彻底，大大缩短了垃圾中渗滤液的获取时间，为垃圾的后续处理提供了良好基础;此外，通过增设的异味吸附罩能够在强力抽气扇的作用下，将大量垃圾中产生的臭气异味进行快速吸收，之后在空气净化器的作用下进行除异味处理，避免异味扩散到周围大气中，提高了空气质量。
