申请日2018.05.21
公开(公告)日2019.01.29
IPC分类号C02F3/28
摘要
本实用新型公开了一种用于污水处理的CAFT高效厌氧生物反应器，其结构包括气管、气液分离器、出水管、上升管、滤板、连接杆、搅拌块、搅拌器、分离室、污泥罩、布水器、反应器外壳，气管的底端嵌入安装于气液分离器的内部，气液分离器位于反应器外壳的上端，出水管的右端嵌入安装于反应器外壳上端的左端面;本实用新型一种用于污水处理的CAFT高效厌氧生物反应器，结构上设有搅拌器，搅拌器外壳的右端面固定安装于反应器外壳的左端面，在进行处理污水时，可对控制器进行设定，在一定的时间内便会控制减速电机通电，在通过皮带轮和齿轮等零件的传动，使连接杆进行旋转带动搅拌块对分离室内的砂石进行缓慢的搅动一段时间后停止，使污水的流速加快。
权利要求书

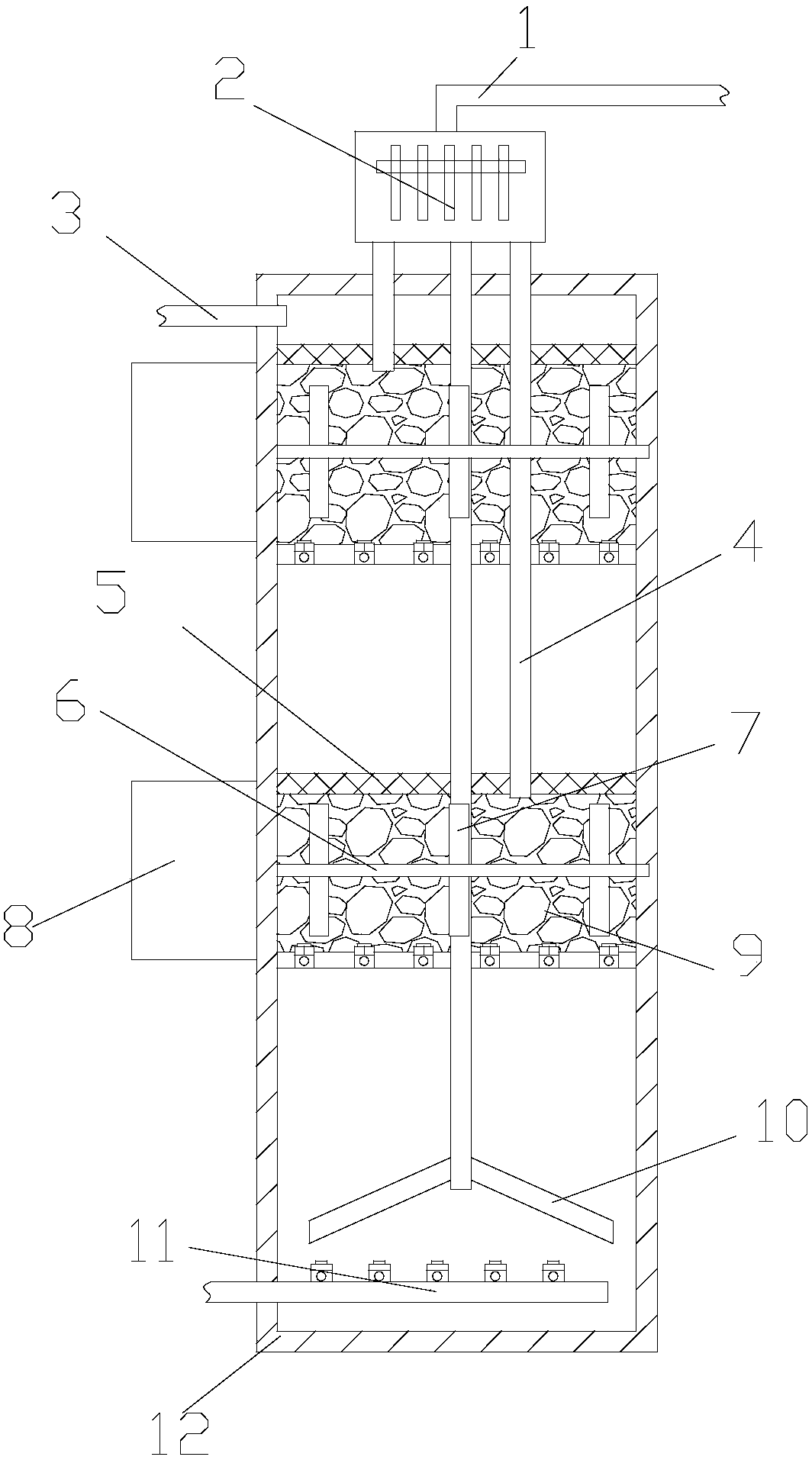

1.一种用于污水处理的CAFT高效厌氧生物反应器，其特征在于：其结构包括气管(1)、气液分离器(2)、出水管(3)、上升管(4)、滤板(5)、连接杆(6)、搅拌块(7)、搅拌器(8)、分离室(9)、污泥罩(10)、布水器(11)、反应器外壳(12)，所述气管(1)的底端嵌入安装于气液分离器(2)的内部，所述气液分离器(2)位于反应器外壳(12)的上端，所述出水管(3)的右端嵌入安装于反应器外壳(12)上端的左端面，所述上升管(4)安装于反应器外壳(12)的内部，所述反应器外壳(12)内设有分离室(9)，所述滤板(5)安装于反应器外壳(12)的内部，所述搅拌器(8)的右端面与反应器外壳(12)的左端面相焊接，所述搅拌块(7)的底面与连接杆(6)的外表面相焊接，所述反应器外壳(12)内部的底端设有污泥罩(10)，所述布水器(11)位于污泥罩(10)的底端，所述搅拌器(8)包括搅拌器外壳(801)、控制器(802)、电磁铁(803)、磁铁(804)、杠杆(805)、触头(806)、小齿轮(807)、齿轮(808)、减速电机(809)、皮带轮(8010)、安装座(8011)、转杆(8012)、锥齿轮(8013)，所述搅拌器外壳(801)内设有控制器(802)，所述控制器(802)与电磁铁(803)电连接，所述磁铁(804)的底面固定安装于杠杆(805)左端的上表面，所述触头(806)与减速电机(809)电连接，所述减速电机(809)的上端与齿轮(808)相嵌套，所述齿轮(808)与小齿轮(807)相啮合，所述转杆(8012)与皮带轮(8010)相嵌套，所述安装座(8011)的底面与搅拌器外壳(801)内部的底面相贴合，所述锥齿轮(8013)安装于皮带轮(8010)的正上方。
2.根据权利要求1所述的一种用于污水处理的CAFT高效厌氧生物反应器，其特征在于：所述上升管(4)的上端嵌入安装于气液分离器(2)的内部。
3.根据权利要求1所述的一种用于污水处理的CAFT高效厌氧生物反应器，其特征在于：所述上升管(4)的底端嵌入安装于滤板(5)的内部。
4.根据权利要求1所述的一种用于污水处理的CAFT高效厌氧生物反应器，其特征在于：所述搅拌器外壳(801)的右端面固定安装于反应器外壳(12)的左端面，所述连接杆(6)的左端与锥齿轮(8013)相嵌套。
5.根据权利要求1所述的一种用于污水处理的CAFT高效厌氧生物反应器，其特征在于：所述反应器外壳(12)为直径2100mm的圆柱体结构。
说明书
一种用于污水处理的CAFT高效厌氧生物反应器
技术领域
本实用新型是一种用于污水处理的CAFT高效厌氧生物反应器，属于生物反应器领域。
背景技术
生物反应器，是指利用自然存在的微生物或具有特殊降解能力的微生物接种至液相或固相的反应系统。目前研究得最多的两种反应器是“升降机型反应器”和“土壤泥浆反应器”;升降机型反应器是通过水相的流动来提供适当的营养、碳源和氧气，从而达到降解土壤中污染物质的目的。
现有技术公开了申请号为：201020264067.3的一种用于污水处理的CAFT高效厌氧生物反应器，涉及一种污水处理设备。包括对流区、吸附区和缓冲区，其特征在于：对流区内放置有厌氧微生物菌，在对流区的底部设有通入污水的布水器，在对流区的上部倾斜设有若干斜管沉淀器;在对流区的上方贯通连接有吸附区，在吸附区内部放有填料;在吸附区的上方设有缓冲区，在缓冲区内设有三相分离器，但是该现有技术分离室均采用带有厌氧生物的砂石对污水进行生物反应，而砂石较为紧密的地方污水流速慢，反应速率低。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于污水处理的CAFT高效厌氧生物反应器，以解决分离室均采用带有厌氧生物的砂石对污水进行生物反应，而砂石较为紧密的地方污水流速慢，反应速率低的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于污水处理的CAFT高效厌氧生物反应器，其结构包括气管、气液分离器、出水管、上升管、滤板、连接杆、搅拌块、搅拌器、分离室、污泥罩、布水器、反应器外壳，所述气管的底端嵌入安装于气液分离器的内部，所述气液分离器位于反应器外壳的上端，所述出水管的右端嵌入安装于反应器外壳上端的左端面，所述上升管安装于反应器外壳的内部，所述反应器外壳内设有分离室，所述滤板安装于反应器外壳的内部，所述搅拌器的右端面与反应器外壳的左端面相焊接，所述搅拌块的底面与连接杆的外表面相焊接，所述反应器外壳内部的底端设有污泥罩，所述布水器位于污泥罩的底端，所述搅拌器包括搅拌器外壳、控制器、电磁铁、磁铁、杠杆、触头、小齿轮、齿轮、减速电机、皮带轮、安装座、转杆、锥齿轮，所述搅拌器外壳内设有控制器，所述控制器与电磁铁电连接，所述磁铁的底面固定安装于杠杆左端的上表面，所述触头与减速电机电连接，所述减速电机的上端与齿轮相嵌套，所述齿轮与小齿轮相啮合，所述转杆与皮带轮相嵌套，所述安装座的底面与搅拌器外壳内部的底面相贴合，所述锥齿轮安装于皮带轮的正上方。
进一步地，所述上升管的上端嵌入安装于气液分离器的内部。
进一步地，所述上升管的底端嵌入安装于滤板的内部。
进一步地，所述搅拌器外壳的右端面固定安装于反应器外壳的左端面，所述连接杆的左端与锥齿轮相嵌套。
进一步地，所述反应器外壳为直径2100mm的圆柱体结构。
进一步地，所述上升管采用不锈钢制造。
进一步地，所述反应器外壳采用碳钢制造。
有益效果
本实用新型一种用于污水处理的CAFT高效厌氧生物反应器，结构上设有搅拌器，搅拌器外壳的右端面固定安装于反应器外壳的左端面，在进行处理污水时，可对控制器进行设定，在一定的时间内便会控制减速电机通电，在通过皮带轮和齿轮等零件的传动，使连接杆进行旋转带动搅拌块对分离室内的砂石进行缓慢的搅动一段时间后停止，使污水的流速加快。
