申请日2018.05.21
公开(公告)日2019.01.29
IPC分类号C02F9/14; C02F103/36
摘要
本实用新型公开了一种利用酒精废水处理中的二沉水脱硫的装置，包括加药槽，加药槽顶部连接有二沉水进管，加药槽顶部设有加药口，二沉水进管设置有加二沉水泵，加药槽通过加药管连通有高位槽，加药管上设置有加药泵;高位槽底部通过出水管连通有循环槽，出水管上设置有出水阀，循环槽底部通过进水管连接有脱硫塔，进水管连通脱硫塔顶部，脱硫塔底部与循环泵进水端的进水管之间连接有循环管，脱硫塔的顶部连接有沼气进管，脱硫塔的底部连接有沼气出管和废水出管;由于二沉水富含丰富的氨氮成分，给脱硫微生物提供需要的营养成分，因此将二沉水引入有效减少了复合肥和尿素的添加量，废物利用，节约脱硫成本，减轻了污水处理压力。
权利要求书

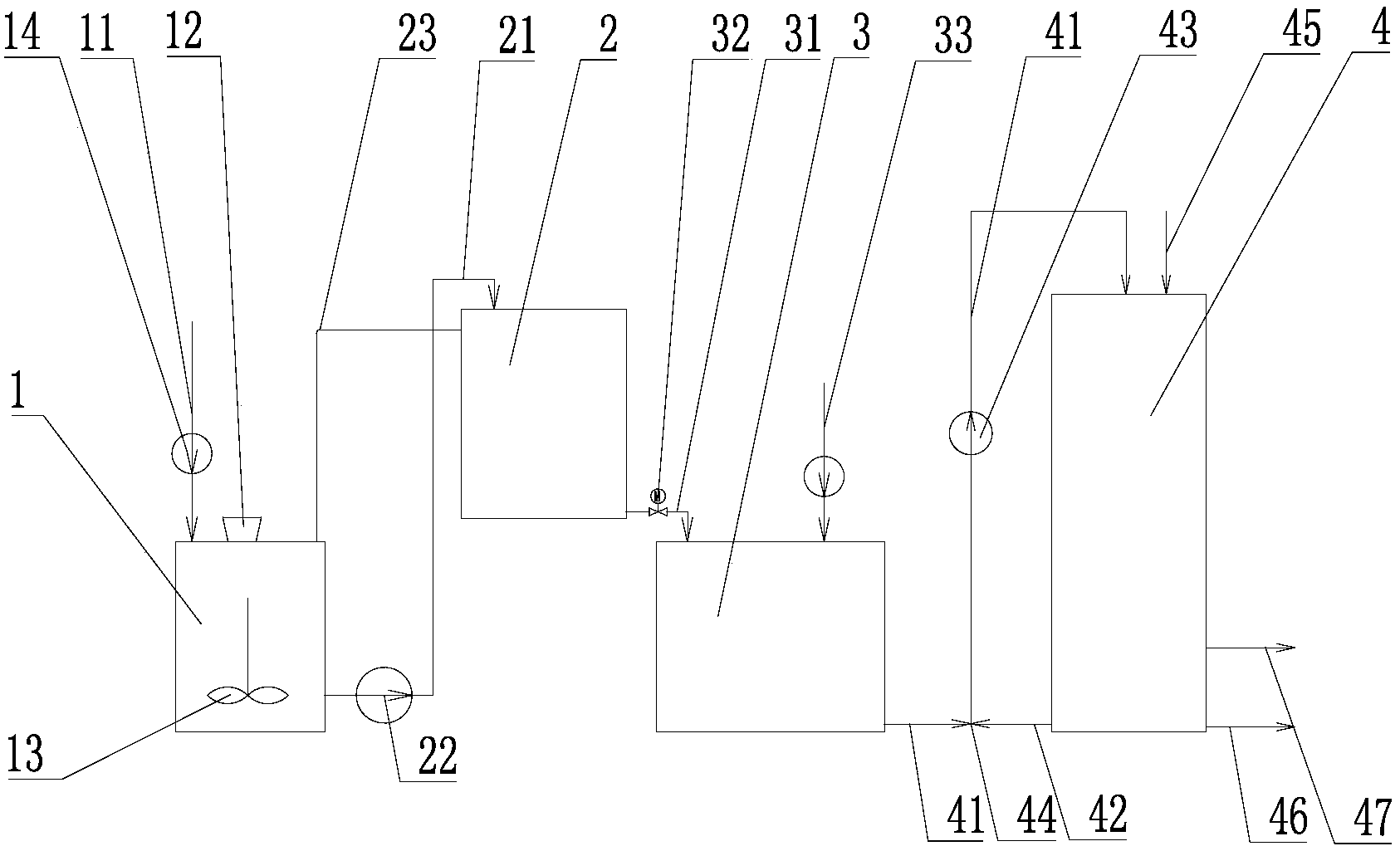

1.利用酒精废水处理中的二沉水脱硫的装置，其特征在于：包括加药槽，所述加药槽顶部连接有二沉水进管，所述加药槽顶部设有加药口，所述加药槽内安装有搅拌器，所述二沉水进管上设置有加二沉水泵，所述加药槽通过加药管连通有高位槽，所述加药管上设置有加药泵;所述高位槽底部通过出水管连通有循环槽，所述出水管上设置有出水阀，所述循环槽顶部连接有补水管;所述循环槽底部通过进水管连接有脱硫塔，所述进水管连通所述脱硫塔的顶部，所述进水管上设置有循环泵，所述脱硫塔底部与所述循环泵进水端的所述进水管之间连接有循环管，所述进水管与所述循环管连通处设置有控制阀;所述脱硫塔的顶部连接有沼气进管，所述脱硫塔的底部连接有沼气出管和废水出管。
2.如权利要求1所述的利用酒精废水处理中的二沉水脱硫的装置，其特征在于：所述高位槽顶部与所述加药槽顶部之间连接有溢流管。
3.如权利要求1所述的利用酒精废水处理中的二沉水脱硫的装置，其特征在于：所述加二沉水泵、所述加药泵、所述循环泵和所述控制阀均连接有控制器。
说明书
利用酒精废水处理中的二沉水脱硫的装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种利用酒精废水处理中的二沉水脱硫的装置。
背景技术
白酒酿造大多以高粱、小麦、玉米等作为原辅料，采用人工培养老窖、发酵、蒸馏、分级贮存、精心勾兑等基本工序酿制而成。白酒废水是指从生产到贮存陈化过程中所产生的工业废水。按污染程度可分为两部分，一部分属于低浓度废水，包括冷却水、洗瓶水、场地冲洗水等，其污染物浓度远低于国家排放标准，一般可循环利用或直接排放;另一部分为高浓度废水，如蒸馏锅底水、制曲工段废水、发酵池盲沟水、蒸馏工段地面冲洗水、地下酒库渗漏水、“下沙”和“糙沙”工艺中原料冲洗、浸泡排放水等。其水质呈酸性，污染物浓度高，如不经处理直接排放，会对生态环境造成非常严重的负面影响。
目前对于比较常用的白酒酿造废水的处理技术中的生物脱硫步骤需要营养成分来培养脱硫微生物，营养成分来自添加的复合肥和尿素，即添加氮和磷等成分，肥料添加量大，脱硫成本高。
实用新型内容
本实用新型所要解决的技术问题是提供一种脱硫成本低的利用酒精废水处理中的二沉水脱硫的装置。
为解决上述技术问题，本实用新型的技术方案是：利用酒精废水处理中的二沉水脱硫的装置，包括加药槽，所述加药槽顶部连接有二沉水进管，所述加药槽顶部设有加药口，所述加药槽内安装有搅拌器，所述二沉水进管上设置有加二沉水泵，所述加药槽通过加药管连通有高位槽，所述加药管上设置有加药泵;所述高位槽底部通过出水管连通有循环槽，所述出水管上设置有出水阀，所述循环槽顶部连接有补水管;所述循环槽底部通过进水管连接有脱硫塔，所述进水管连通所述脱硫塔的顶部，所述进水管上设置有循环泵，所述脱硫塔底部与所述循环泵进水端的所述进水管之间连接有循环管，所述进水管与所述循环管连通处设置有控制阀;所述脱硫塔的顶部连接有沼气进管，所述脱硫塔的底部连接有沼气出管和废水出管。
作为优选的技术方案，所述高位槽顶部与所述加药槽顶部之间连接有溢流管。
作为优选的技术方案，所述加二沉水泵、所述加药泵、所述循环泵和所述控制阀均连接有控制器。
由于采用了上述技术方案，利用酒精废水处理中的二沉水脱硫的装置，包括加药槽，所述加药槽顶部连接有二沉水进管，所述加药槽顶部设有加药口，所述加药槽内安装有搅拌器，所述二沉水进管上设置有加二沉水泵，所述加药槽通过加药管连通有高位槽，所述加药管上设置有加药泵;所述高位槽底部通过出水管连通有循环槽，所述出水管上设置有出水阀，所述循环槽顶部连接有补水管;所述循环槽底部通过进水管连接有脱硫塔，所述进水管连通所述脱硫塔的顶部，所述进水管上设置有循环泵，所述脱硫塔底部与所述循环泵进水端的所述进水管之间连接有循环管，所述进水管与所述循环管连通处设置有控制阀;所述脱硫塔的顶部连接有沼气进管，所述脱硫塔的底部连接有沼气出管和废水出管;本实用新型的有益效果是：由于所述二沉池产生的二沉水富含丰富的氨氮成分，可以给脱硫微生物提供需要的营养成分，因此将所述二沉水引入所述加药槽，添加适量的复合肥和尿素，通过所述搅拌器搅拌均匀后，将所述混合药液加入所述高位槽暂存，然后通过所述高位槽定量的加入所述循环槽，从所述循环槽加入适量的水二次混合后加入所述脱硫塔进行脱硫，所述二沉水的加入有效减少了复合肥和尿素的添加量，实现了废物利用，节约了脱硫成本，另外所述二沉水循环废物利用后也减轻了污水处理压力，一举两得。
