申请日2018.05.21
公开(公告)日2019.02.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种建筑工程用污水循环利用装置,包括循环机,所述循环机的上端安装有电机,所述连接管的下端安装有搅拌管,所述搅拌管的下端安装有过滤室,且过滤室的内部设置有过滤管,所述过滤管的下端设置有废物排放管,且废物排放管的表面安装有孔口,所述废物排放管的下端的连接有软管,所述蒸汽管的下端设置有消毒层,所述循环机的底部设置有底座,所述循环机的侧面安装有出口,所述循环机的左侧连接有进水管。该建筑工程用污水循环利用装置在污水进入设备时先利用搅拌管内部的吸灰层将污水中的灰尘吸附干净,然后在循环机内部设置有多个过滤装置,将污水过滤干净,然后使用蒸汽管进行杀毒,保持污水的使用率。
权利要求书

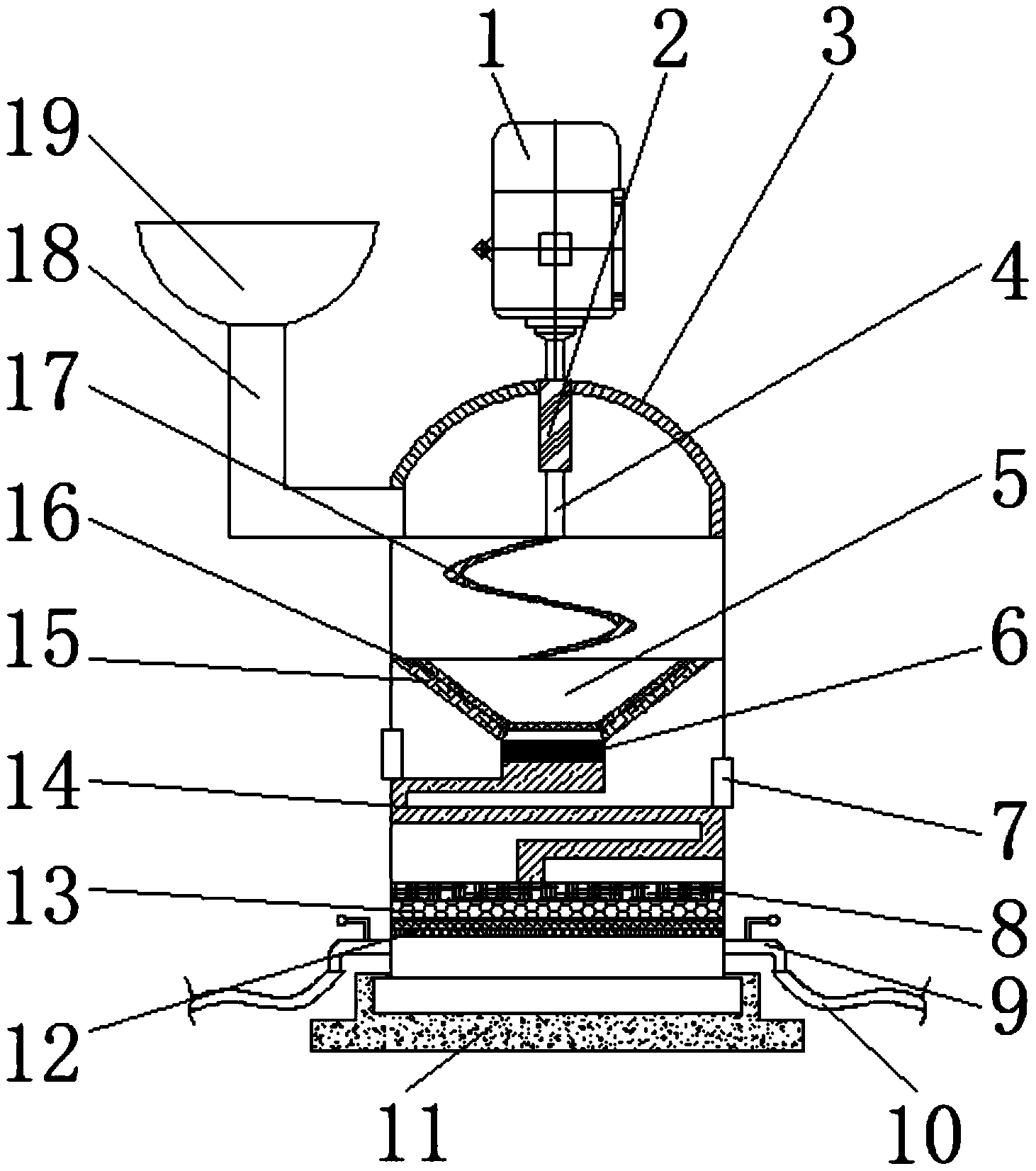

1.一种建筑工程用污水循环利用装置,包括循环机(3),其特征在于:所述循环机(3)的上端安装有电机(1),且电机(1)的下端连接有转轴(2),并且转轴(2)的下端设置有连接管(4),所述连接管(4)的下端安装有搅拌管(17),且搅拌管(17)的内部设置有吸灰层(21),所述搅拌管(17)的下端安装有过滤室(5),且过滤室(5)的内部设置有过滤管(16),所述过滤管(16)的下端设置有废物排放管(15),且废物排放管(15)的表面安装有孔口(22),所述废物排放管(15)的下端的连接有软管(6),且软管(6)的下端安装有蒸汽管(14),所述蒸汽管(14)的下端设置有消毒层(8),且消毒层(8)的下端连接有活性炭过滤层(13),并且活性炭过滤层(13)的下端安装有净化层(12),所述循环机(3)的底部设置有底座(11),所述循环机(3)的侧面安装有出口(7),且出口(7)的下端设置有水龙头(9),并且水龙头(9)的右侧连接有水管(10),所述循环机(3)的左侧连接有进水管(18),且进水管(18)的上端安装进水口(19),并且进水口(19)的内部安装有过滤网(20)。
2.根据权利要求1所述的一种建筑工程用污水循环利用装置,其特征在于:所述转轴(2)与连接管(4)的纵向中心线重合,且转轴(2)与连接管(4)的纵向中心线与循环机(3)的中心线重合,并且连接管(4)与搅拌管(17)构成连接结构。
3.根据权利要求1所述的一种建筑工程用污水循环利用装置,其特征在于:所述消毒层(8)贴合在蒸汽管(14),且消毒层(8)与活性炭过滤层(13)构成无缝连接,并且活性炭过滤层(13)的底部与净化层(12)的顶部重合。
4.根据权利要求1所述的一种建筑工程用污水循环利用装置,其特征在于:所述废物排放管(15)贴合在过滤管(16)的底部,且废物排放管(15)在循环机(3)的纵向中心线左右对称分布,并且孔口(22)在废物排放管(15)底部的表面等距离分布。
5.根据权利要求1所述的一种建筑工程用污水循环利用装置,其特征在于:所述搅拌管(17)为S形结构,且吸灰层(21)吸附在搅拌管(17)的内壁,并且吸灰层(21)的材质聚合氯化铝沉淀剂。
说明书
一种建筑工程用污水循环利用装置
技术领域
本实用新型涉及污水设备技术领域,具体为一种建筑工程用污水循环利用装置。
背景技术
建筑工程,指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体;其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间,满足人们生产、居住、学习、公共活动需要的工程。
现在社会中的水资源紧张,建筑工程中生活污水排放后污染环境,设置了污水循环利用装置将污水净化来再次利用,现有的污水循环利用装置将污水处理不彻底,不能在生活中使用,这样会造成资源浪费。
实用新型内容
本实用新型的目的在于提供一种建筑工程用污水循环利用装置,以解决上述背景技术中提出的现有的污水循环利用装置将污水处理不彻底,不能在生活中使用,这样会造成资源浪费的问题。
为实现上述目的,本实用新型提供如下技术方案,一种建筑工程用污水循环利用装置,包括循环机,所述循环机的上端安装有电机,且电机的下端连接有转轴,并且转轴的下端设置有连接管,所述连接管的下端安装有搅拌管,且搅拌管的内部设置有吸灰层,所述搅拌管的下端安装有过滤室,且过滤室的内部设置有过滤管,所述过滤管的下端设置有废物排放管,且废物排放管的表面安装有孔口,所述废物排放管的下端的连接有软管,且软管的下端安装有蒸汽管,所述蒸汽管的下端设置有消毒层,且消毒层的下端连接有活性炭过滤层,并且活性炭过滤层的下端安装有净化层,所述循环机的底部设置有底座,所述循环机的侧面安装有出口,且出口的下端设置有水龙头,并且水龙头的右侧连接有水管,所述循环机的左侧连接有进水管,且进水管的上端安装进水口,并且进水口的内部安装有过滤网。
优选的,所述转轴与连接管的纵向中心线重合,且转轴与连接管的纵向中心线与循环机的中心线重合,并且连接管与搅拌管构成连接结构。
优选的,所述消毒层贴合在蒸汽管,且消毒层与活性炭过滤层构成无缝连接,并且活性炭过滤层的底部与净化层的顶部重合。
优选的,所述废物排放管贴合在过滤管的底部,且废物排放管在循环机的纵向中心线左右对称分布,并且孔口在废物排放管底部的表面等距离分布。
优选的,所述搅拌管为S形结构,且吸灰层吸附在搅拌管的内壁,并且吸灰层的材质聚合氯化铝沉淀剂。
与现有技术相比,本实用新型的有益效果是:该建筑工程用污水循环利用装置在污水进入设备时先利用搅拌管内部的吸灰层将污水中的灰尘吸附干净,然后在循环机内部设置有多个过滤装置,将污水过滤干净,然后使用蒸汽管进行杀毒,保持污水的使用率。该装置的转轴与连接管的纵向中心线重合,且转轴与连接管的纵向中心线与循环机的中心线重合,并且连接管与搅拌管构成连接结构,这样可以使用电机来带动连接管与连接管底部的搅拌管进行转动,这样使用节省了人力,且在水进入循环机的第一步就将污水中杂质进行过滤,方便高效,消毒层贴合在蒸汽管,且消毒层与活性炭过滤层构成无缝连接,并且活性炭过滤层的底部与净化层的顶部重合,这样消毒层、活性炭过滤层和净化层层层贴合,污水从蒸汽管流出后进入消毒层,这样层层过滤,先对污水进行消毒,然后使用活性炭进行过滤,最后对污水进行净化,这样污水过滤彻底,使用起来也方便,废物排放管贴合在过滤管的底部,且废物排放管在循环机的纵向中心线左右对称分布,并且孔口在废物排放管底部的表面等距离分布,污水在过滤管过滤后的残留的杂质流到废物排放管内部,孔口在废物排放管底部的表面等距离分布,残留可以从孔口排出去,不会影响接下来的过滤过程,且残留从孔口排出去后,就从循环机两侧的出口流出去,方便简洁,搅拌管为S形结构,且吸灰层吸附在搅拌管的内壁,并且吸灰层的材质聚合氯化铝沉淀剂,电机带动搅拌管进行转动,污水在搅拌管内部充分搅拌,与吸灰层进行充分接触,吸灰层的材质聚合氯化铝沉淀剂,这样聚合氯化铝沉淀剂就会充分将灰尘吸收,效率比较高,操作简单。
