申请日2018.05.21
公开(公告)日2019.02.12
IPC分类号C02F9/04
摘要
本实用新型提供一种荧光渗透液专用污水处理设备，属于污水处理技术领域，包括依次相连的污水收集池、粗过滤装置、污水分解装置、多级泵、精密过滤装置、二次过滤装置，污水收集池与粗过滤装置之间设有污水提升泵，污水分解装置包括依次相连的制氧机、臭氧机、射流泵、污水分解池以及臭氧毁灭器，污水分解池还与粗过滤装置、射流泵相连，精密过滤装置包括壳体以及内置在壳体内的过滤膜，本实用新型处理成本较低，不会造成二次污染。
权利要求书
1.一种荧光渗透液专用污水处理设备，其特征在于，包括依次相连的污水收集池、粗过滤装置、污水分解装置、多级泵、精密过滤装置、二次过滤装置，所述污水收集池与所述粗过滤装置之间设有污水提升泵，所述污水分解装置包括依次相连的制氧机、臭氧机、射流泵、污水分解池以及臭氧毁灭器，所述污水分解池还与所述粗过滤装置、所述射流泵相连，所述精密过滤装置包括壳体以及内置在所述壳体内的过滤膜。
2.根据权利要求1所述的一种荧光渗透液专用污水处理设备，其特征在于，所述粗过滤装置包括相连的石英砂过滤柱和活性炭过滤柱。
3.根据权利要求1所述的一种荧光渗透液专用污水处理设备，其特征在于，所述二次过滤装置包括至少四个相连的活性炭过滤柱。
4.根据权利要求1所述的一种荧光渗透液专用污水处理设备，其特征在于，还包括反清洗水箱以及连接所述精密过滤装置与所述污水分解池的管道，所述反清洗水箱与所述多级泵相连。
5.根据权利要求1所述的一种荧光渗透液专用污水处理设备，其特征在于，所述二次过滤装置还连接有去磷装置。
说明书
一种荧光渗透液专用污水处理设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种荧光渗透液专用污水处理设备。
背景技术
目前，国内用来对设备、管道等进行探伤的技术主要为两类，一类是磁粉探伤检测线，另一类是荧光渗透液检测线，其中后者因为技术更为先进，效果更好，综合性能更佳等优势，已经逐渐取代前者成为应用主流。其主要应用于精密零件的无损探伤检测。然而，荧光渗透检测前的表面处理需要用到大量的检测试剂，检测后的零件清洗过程中会产生大量、高浓度的荧光渗透检测废水，其主要成分包括荧光剂、表面活性剂、矿物油以及各种化学添加剂，成分十分复杂。一般来说，荧光渗透检测废水的COD浓度达700mg/L～8000mg/L，含油浓度达300mg/L～700mg/L，如果不及时处理，会对环境造成极大污染,但是，目前的污水处理设备运行成本太高，在进行沉淀污染物的操作时，常常会产生二次污染。
因此急需一种处理成本较低，不会造成二次污染的荧光渗透液专用污水处理设备。
实用新型内容
本实用新型的目的是提供一种荧光渗透液专用污水处理设备，处理成本较低，不会造成二次污染。
本实用新型提供了如下的技术方案：

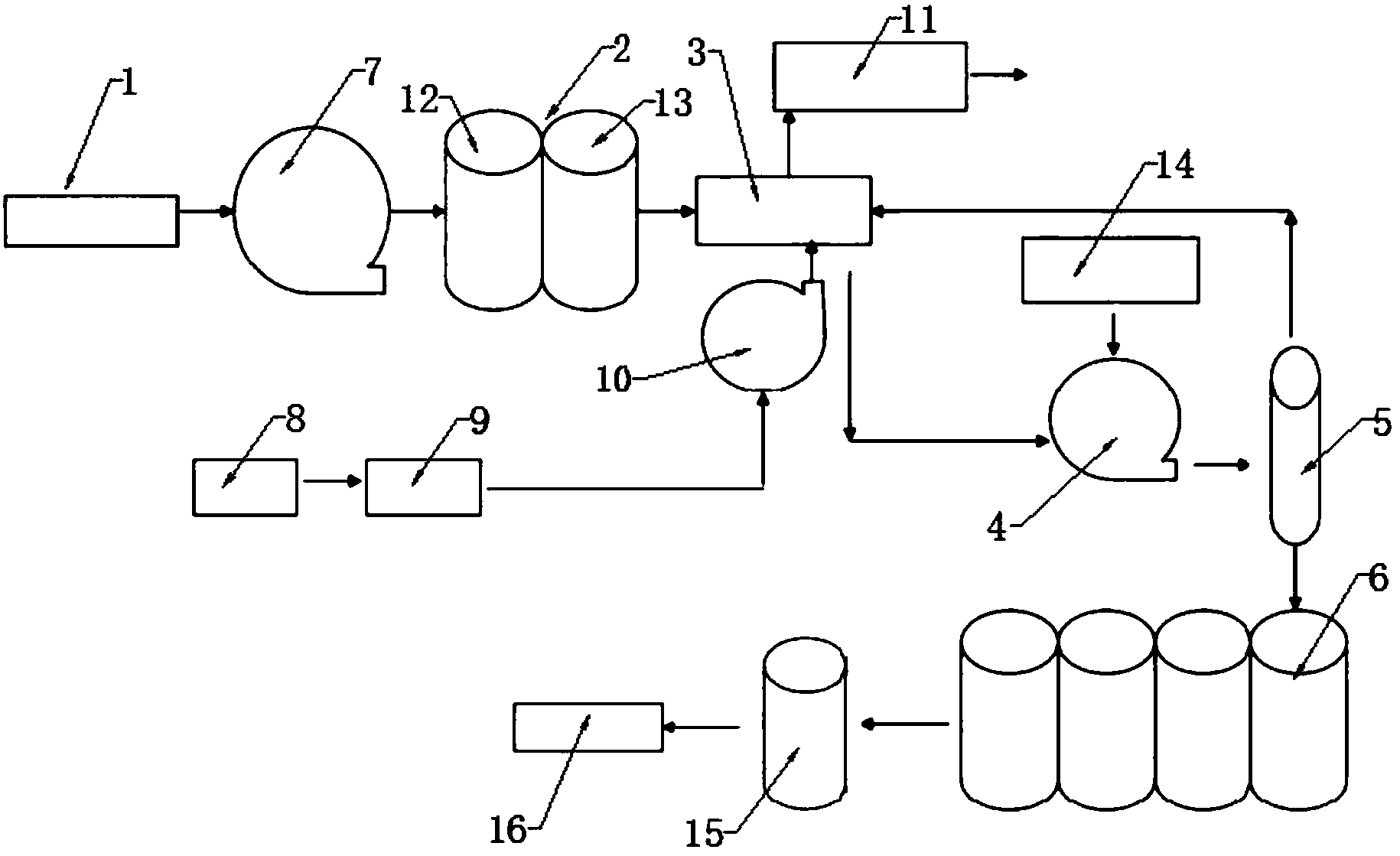

一种荧光渗透液专用污水处理设备，包括依次相连的污水收集池、粗过滤装置、污水分解装置、多级泵、精密过滤装置、二次过滤装置，污水收集池与粗过滤装置之间设有污水提升泵，污水分解装置包括依次相连的制氧机、臭氧机、射流泵、污水分解池以及臭氧毁灭器，污水分解池还与粗过滤装置、射流泵相连，精密过滤装置包括壳体以及内置在壳体内的过滤膜。
优选的，粗过滤装置包括相连的石英砂过滤柱和活性炭过滤柱。
优选的，二次过滤装置包括至少四个相连的活性炭过滤柱。
优选的，还包括反清洗水箱以及连接精密过滤装置与污水分解池的管道，反清洗水箱与多级泵相连。
优选的，所述二次过滤装置还连接有去磷装置。
本实用新型的有益效果是：首先污水提升泵开始工作，抽取污水收集池内的污水，先经过1节石英砂过滤柱、1节活性炭过滤柱过滤(粗过滤)，然后进入污水分解池;待污水分解池达到上水位后，污水提升泵停止工作，制氧机、臭氧机、射流泵开始工作，通过射流泵将臭氧送入污水分解池与污水混合，如此循环运行40-60分钟，实现污水的脱色处理;脱色完成后，射流泵停止工作，多级泵开始工作，将脱色后的水依次送至精密过滤装置、4节活性炭过滤柱过滤(精过滤)，最终送至污水排放口;精密过滤膜清洗：污水处理排放完成后，需对过滤膜进行反清洗，以便延长过滤膜的使用寿命、保证过滤膜出水质量，因此，通过将污水分解池出口电磁阀关闭，多级泵工作，将反清洗水箱中的清水送至精密过滤装置，此时精密过滤装置连接管道上的电磁阀切换，改变进出口流向，最终将清洗水送入污水收集池，完成精密过滤膜的反清洗;且通过臭氧毁灭器，可以去除污水分解池内多余的臭氧，营造良好的工作环境，因此整个过程没有加药沉淀过滤的操作过程，不仅使得不会造成二次污染的现象，而且也节省了处理成本，同时使得过滤的精度更高。
