申请日2018.05.21
公开(公告)日2019.03.01
IPC分类号C02F3/02; C02F3/10
摘要
本实用新型涉及一种高效无堵塞生物巢脱氮废水处理装置，由反应槽体1、生物巢填料2、生物巢填料支架3、进水分布器4、出水口5、曝气装置6组成;其中所述生物巢填料2设置在反应槽体1的内部;所述生物巢填料支架3包括上下两层支撑板，分别位于反应槽体1的顶部和底部，用于固定生物巢填料2;所述进水分布器4采用穿孔管多点布水方式，设置在反应槽体1的顶部;所述出水口5设置在反应槽体1的底部;所述曝气装置6为微孔曝气装置，设置在反应槽体1底部和生物巢填料支架3下支撑板之间;本实用新型能利用有限反应池容积，不需污泥回流，提高污泥浓度、提高脱氮处理效率，降低能耗，且降低设备造价成本，便于大规模推广应用。
权利要求书
1.一种高效无堵塞生物巢脱氮废水处理装置，其特征在于：所述处理装置由反应槽体(1)、生物巢填料(2)、生物巢填料支架(3)、进水分布器(4)、出水口(5)、曝气装置(6)组成;其中，
所述生物巢填料(2)设置在反应槽体(1)的内部;
所述生物巢填料支架(3)包括上下两层支撑板，分别位于反应槽体(1)的顶部和底部，用于固定生物巢填料(2);
所述进水分布器(4)采用穿孔管多点布水方式，设置在反应槽体(1)的顶部;
所述出水口(5)设置在反应槽体(1)的底部;
所述曝气装置(6)为微孔曝气装置，设置在反应槽体(1)底部和生物巢填料支架(3)下支撑板之间。
2.根据权利要求1所述的一种高效无堵塞生物巢脱氮废水处理装置，其特征在于：所述反应槽体(1)为长方形或正方形或圆形，其材质为混凝土或碳钢防腐或304不锈钢。
3.根据权利要求1所述的一种高效无堵塞生物巢脱氮废水处理装置，其特征在于：所述生物巢填料(2)为可压缩性填料，高度为1～10厘米，外形结构为正方形或长方形或圆形。
说明书
一种高效无堵塞生物巢脱氮废水处理装置
技术领域
本实用新型涉及废水脱氮处理技术领域，特别是涉及一种高效无堵塞生物巢脱氮废水处理装置。
背景技术
我国城镇污水处理厂存在严重的碳源不足问题，根据2009年的抽样统计分析，我国城镇污水处理厂BOD5/TN平均仅为3.49。碳源不足不仅使TN达标难度较大，还会造成污泥浓度低、污泥易松散膨胀等问题。
现行的《城镇污水处理厂污染物排放标准》(GB18918-2002)对城镇污水处理厂氮、磷的排放提出了更高的要求，城镇污水处理厂一级A标准在许多流域和省市提标改造工程中大量实施。随着排放标准的提高，传统活性污泥法为保证足够的硝化时间，只能低污泥浓度限制下，增大反应池容积，造成占地面积增大、基建投资增加。而目前城镇污水处理工艺应用较多的A/O工艺、AAO工艺等，都具有内回流系统，又使造价与运行费用增高。
实用新型内容
为了解决上述技术问题，本实用新型实用新型中采用了如下的技术方案：

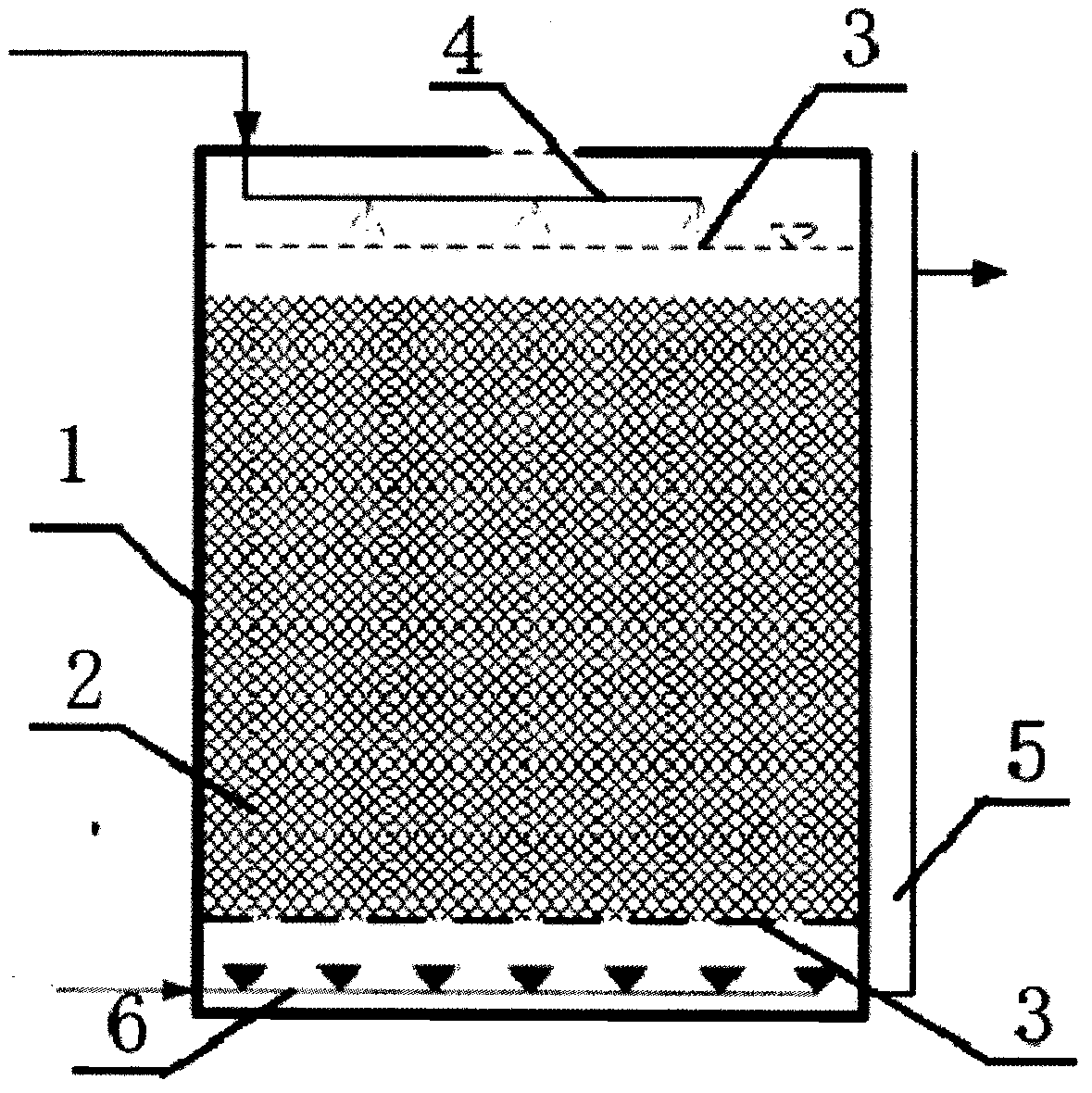

一种高效无堵塞生物巢脱氮废水处理装置，所述处理装置由反应槽体1、生物巢填料2、生物巢填料支架3、进水分布器4、出水口5、曝气装置6组成;其中，
所述生物巢填料2设置在反应槽体1的内部;
所述生物巢填料支架3包括上下两层支撑板，分别位于反应槽体1的顶部和底部，用于固定生物巢填料2;
所述进水分布器4采用穿孔管多点布水方式，设置在反应槽体1的顶部;
所述出水口5设置在反应槽体1的底部;
所述曝气装置6为微孔曝气装置，设置在反应槽体1底部和生物巢填料支架3下支撑板之间。
进一步优化本技术方案，所述反应槽体为长方形或正方形或圆形，其材质为混凝土或碳钢防腐或304不锈钢。
进一步优化本技术方案，所述生物巢填料2为可压缩性填料，高度为1-10厘米，外形结构为正方形或长方形或圆形。
本实用新型的有益效果是提供了一种利用有限的反应池容积，不需要污泥回流，可以提高污泥浓度、提高脱氮处理效率，降低能耗的高效无堵塞生物巢脱氮废水处理装置，同时本实用新型操作简单，自动化程度高，维修和管理成本低，设备投资少、运行成本低、处理效率高，满足工程化的要求，便于大规模推广应用。
