申请日2018.05.21
公开(公告)日2019.02.15
IPC分类号F04D15/00; F04D29/70; F04D29/62; F04D29/00
摘要
本实用新型涉及污水处理技术领域，公开了一种用于生活污水处理的水泵自动控制系统，包括控制柜、水泵、供水管、电动控制阀门、压力传感器、液位传感器，所述控制柜包括有柜体、设置在柜体底部的散热风扇，所述柜体底部两侧设置有散热孔，所述柜体的两侧外壁上分别设置有用于覆盖多个散热孔的防尘网，所述柜体外壁设置有围绕多个散热孔的磁铁块，所述防尘网的周侧边缘设置有用于吸附到多个磁铁块上的金属圈。本实用新型具有以下优点和效果：本方案利用新机械结构，在防尘网上设置的金属圈可吸附在柜体的磁铁块上，从而使得防尘网与柜体之间方便拆卸，当散热风扇工作产生灰尘附着在防尘网上时，此时通过拆卸金属圈和防尘网后方便清洗。
权利要求书

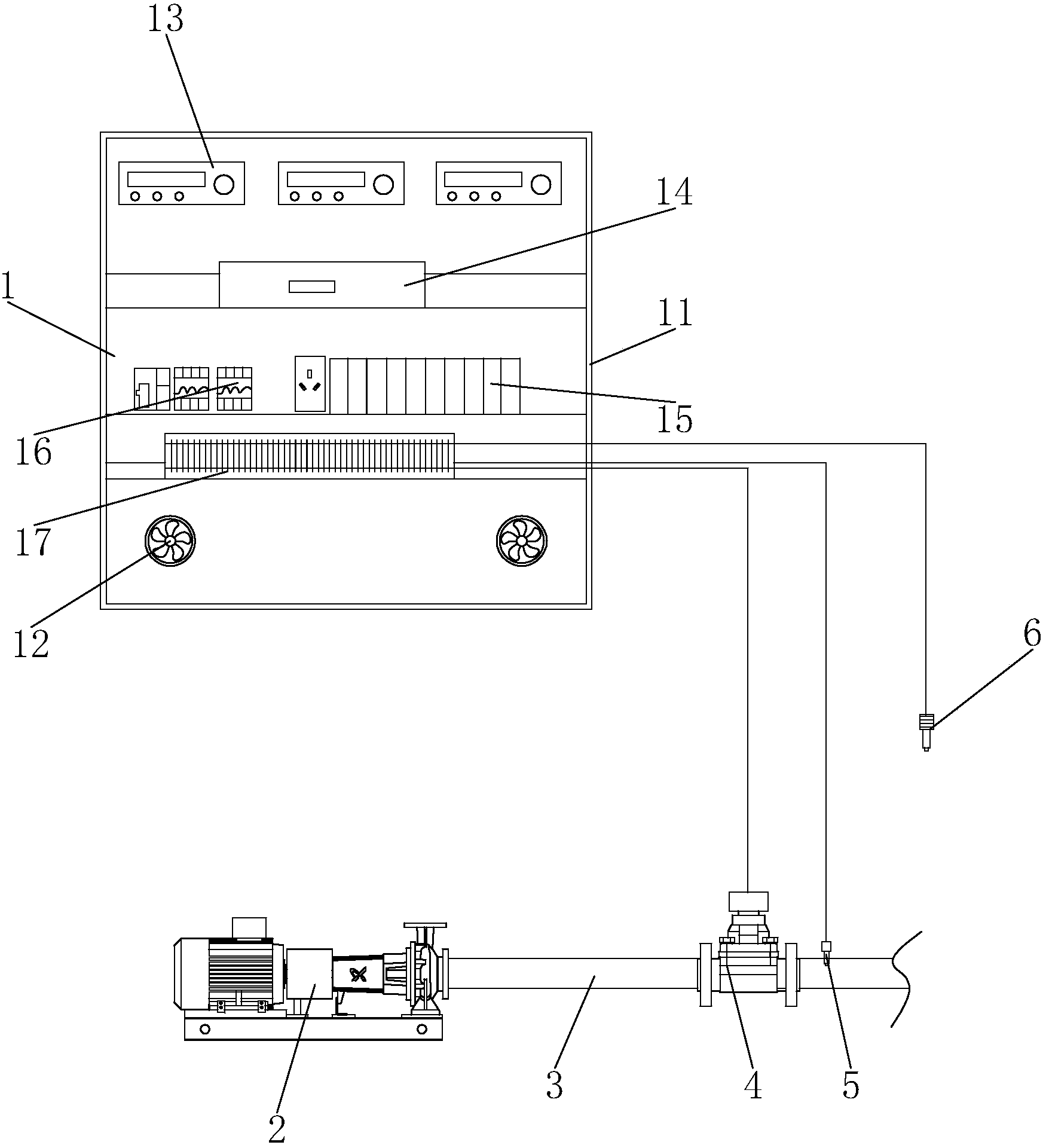

1.一种用于生活污水处理的水泵自动控制系统，包括控制柜(1)、与控制柜(1)电连接的水泵(2)、设置在水泵(2)上的供水管(3)、设置在供水管(3)上且与控制柜(1)电连接的电动控制阀门(4)、设置在供水管(3)上且与控制柜(1)电连接的压力传感器(5)、与控制柜(1)电连接的液位传感器(6)，所述控制柜(1)用于接收压力传感器(5)的信号以用于控制电动控制阀门(4)的开闭，其特征在于：所述控制柜(1)包括有柜体(11)、设置在柜体(11)底部的散热风扇(12)，所述柜体(11)底部两侧设置有散热孔(111)，所述柜体(11)的两侧外壁上分别设置有用于覆盖多个散热孔(111)的防尘网(7)，所述柜体(11)外壁设置有围绕多个散热孔(111)的磁铁块(112)，所述防尘网(7)的周侧边缘设置有用于吸附到多个磁铁块(112)上的金属圈(8)。
2.根据权利要求1所述的一种用于生活污水处理的水泵自动控制系统，其特征在于：所述防尘网(7)采用金属材料制成且呈网状，所述金属圈(8)设置在防尘网(7)的周侧边缘处，所述金属圈(8)的厚度大于所述防尘网(7)的厚度，所述防尘网(7)与柜体(11)的外壁相分离。
3.根据权利要求1所述的一种用于生活污水处理的水泵自动控制系统，其特征在于：所述柜体(11)的外壁上开设有供金属圈(8)嵌入的限位槽(114)，所述金属圈(8)的底部倾斜设置。
4.根据权利要求3所述的一种用于生活污水处理的水泵自动控制系统，其特征在于：所述柜体(11)开设有与限位槽(114)相通的缺口(113)，所述金属圈(8)的一侧边缘部分与缺口(113)的所在部分相重叠。
5.根据权利要求1所述的一种用于生活污水处理的水泵自动控制系统，其特征在于：所述散热风扇(12)设置有两个，两个所述散热风扇(12)分别靠近柜体(11)两侧的散热孔(111)。
说明书
一种用于生活污水处理的水泵自动控制系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种用于生活污水处理的水泵自动控制系统。
背景技术
水泵控制柜主要适用于工农业生产及各类建筑给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。
目前，授权公告号为205533146U，授权公告日为2016年8月31日的中国专利公开了一种节能变频水泵控制柜。在该节能变频水泵控制柜中，通过排风扇实现对柜体中的热量进行散发，此时在柜体上需要设置用于透风的金属网，从而使得热风传出柜体。
但是随着排风扇将热量排出的过程中，空气中的杂质随着流动的空气运动后容易附着在金属网上，从而导致金属网变脏后影响热风传出柜体。
实用新型内容
本实用新型的目的是提供一种用于生活污水处理的水泵自动控制系统，具有方便清理金属网下效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种用于生活污水处理的水泵自动控制系统，包括控制柜、与控制柜电连接的水泵、设置在水泵上的供水管、设置在供水管上且与控制柜电连接的电动控制阀门、设置在供水管上且与控制柜电连接的压力传感器、与控制柜电连接的液位传感器，所述控制柜用于接收压力传感器的信号以用于控制电动控制阀门的开闭，所述控制柜包括有柜体、设置在柜体底部的散热风扇，所述柜体底部两侧设置有散热孔，所述柜体的两侧外壁上分别设置有用于覆盖多个散热孔的防尘网，所述柜体外壁设置有围绕多个散热孔的磁铁块，所述防尘网的周侧边缘设置有用于吸附到多个磁铁块上的金属圈。
本实用新型的进一步设置为：所述防尘网采用金属材料制成且呈网状，所述金属圈设置在防尘网的周侧边缘处，所述金属圈的厚度大于所述防尘网的厚度，所述防尘网与柜体的外壁相分离。
本实用新型的进一步设置为：所述柜体的外壁上开设有供金属圈嵌入的限位槽，所述金属圈的底部倾斜设置。
本实用新型的进一步设置为：所述柜体开设有与限位槽相通的缺口，所述金属圈的一侧边缘部分与缺口的所在部分相重叠。
本实用新型的进一步设置为：所述散热风扇设置有两个，两个所述散热风扇分别靠近柜体两侧的散热孔。
综上所述，本实用新型具有以下有益效果：
1、通过压力传感器将供水管上内的水压信号传输到控制柜上，继而控制柜可通过调节电动控制阀门的开闭来实现经过水泵的流量;同时在防尘网上设置的金属圈可吸附在柜体的磁铁块上，从而使得防尘网与柜体之间方便拆卸，当散热风扇工作产生灰尘附着在防尘网上时，此时通过拆卸金属圈和防尘网后方便清洗;
2、在柜体上设置的限位槽可以实现对金属圈的位置进行限定，提高金属圈的安装稳定性;且因金属圈底部的结构而使得限位槽的底部呈倾斜设置，此时使得落在限位槽和金属圈之间的雨水能顺着限位槽的倾斜部分快速流出;
3、在柜体上的缺口方便取下金属圈，从而能实现的对金属圈和防尘网进行清洗。
