申请日2018.05.21
公开(公告)日2019.03.15
IPC分类号C02F3/12
摘要
本实用新型是一种农村一体化高集成污水处理用曝气装置，包括曝气池和底座，其特征在于，所述曝气池呈中空的圆柱体结构设置且顶端开口，所述安装板固定安装在所述移动架上，所述搅拌轴上固定有若干搅拌叶片。本实用新型结构设计合理，操作简单，通过设置第一螺旋搅拌桨，第二螺旋搅拌桨，带有搅拌叶片的搅拌轴，曝气头与曝气板，配合主转动轴，曝气机将通过富氧膜的空气送入曝气头与曝气板，配合设置的伸缩软管与伸缩驱动装置，充分与污水中的活性污泥混合，大大提高了曝气效果，有效缩短了曝气时间，提高了工作效率，进而降低了污水处理成本。
权利要求书

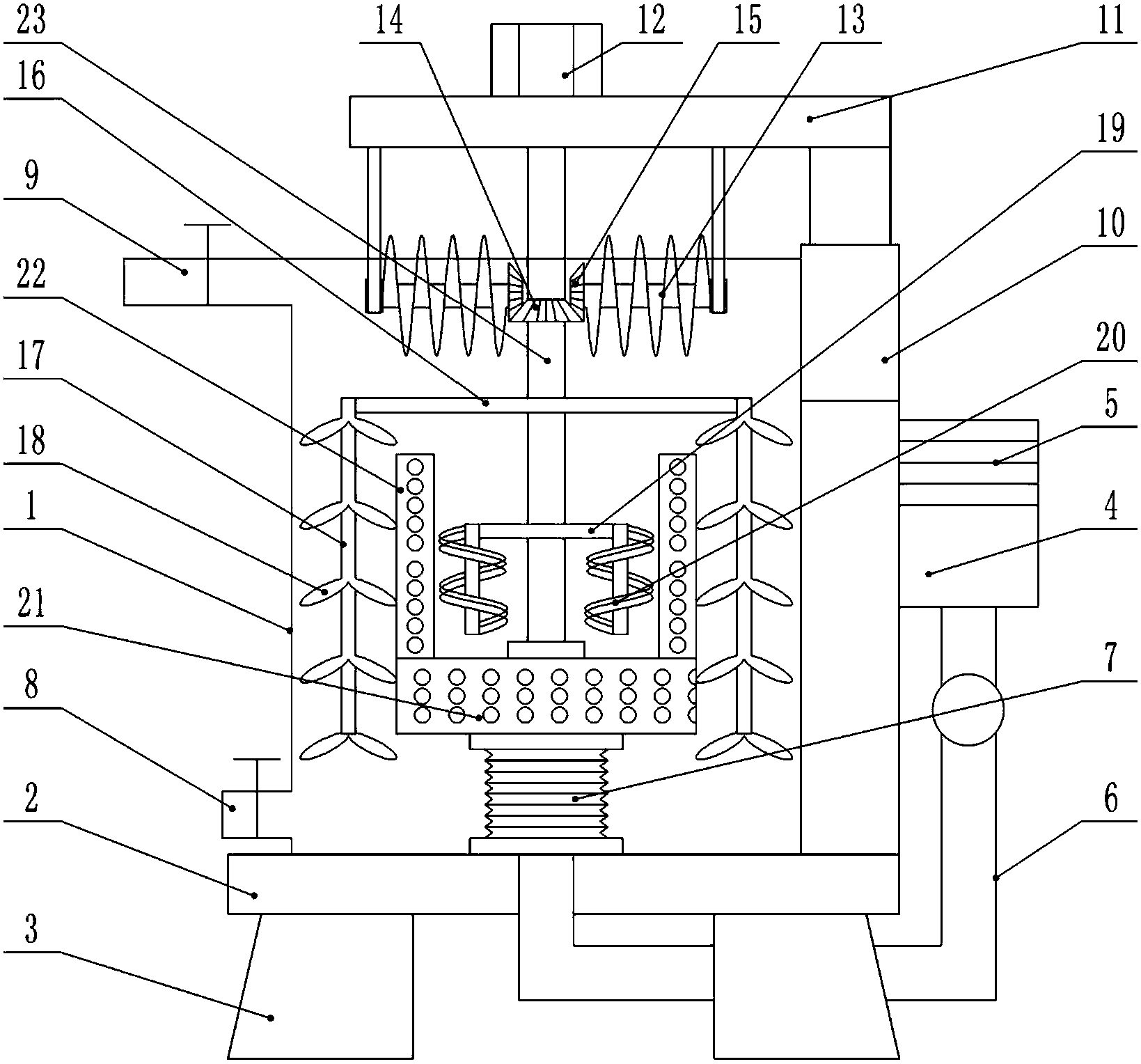

1.一种农村一体化高集成污水处理用曝气装置，包括曝气池(1)和底座(2)，其特征在于，所述曝气池(1)呈中空的圆柱体结构设置且顶端开口，所述曝气池(1)安装在所述底座(2)上，所述底座(2)的底部竖直安有若干支撑脚(3)，所述曝气池(1)的侧壁顶端安有水平的进液管(9)，所述进液管(9)的出水端与所述曝气池(1)的内部连通，所述曝气池(1)的侧壁底部安有水平的排污管(8)，所述排污管(8)的进口端与所述曝气池(1)的内部连通，所述曝气池(1)的外部设有立柱，所述立柱竖直安装在所述底座(2)上，所述立柱的顶端安有竖直的伸缩驱动装置(10)，所述伸缩驱动装置(10)顶端的伸缩端连有水平的移动架(11)，所述移动架(11)位于所述曝气池(1)的正上方，所述曝气池(1)的内部中心轴线处设有竖直的主转动轴(23)和伸缩软管(7)，所述伸缩软管(7)位于所述主转动轴(23)的正下方，所述主转动轴(23)的顶端连有调速电机(12)，所述调速电机(12)竖直安装在所述移动架(11)上，所述主转动轴(23)上固定套有锥齿轮一(14)，所述锥齿轮一(14)上啮合有若干锥齿轮二(15)，所述锥齿轮二(15)上均连有水平的第一螺旋搅拌桨(13)，所述第一螺旋搅拌桨(13)关于所述主转动轴(23)圆周均布，所述第一螺旋搅拌桨(13)的另一端均连有竖直的安装板，所述安装板固定安装在所述移动架(11)上，所述伸缩软管(7)的底部连有曝气管(6)，所述曝气管(6)的出气端依次贯穿所述底座(2)、所述曝气池(1)的底部与所述伸缩软管(7)相连通，所述曝气管(6)的进气端连有曝气机(4)，所述曝气机(4)固定安装在所述立柱的侧壁上，所述曝气机(4)的进气端安有富氧膜(5)，所述伸缩软管(7)的顶端转动连有曝气头(21)，所述曝气头(21)位于所述曝气池(1)的内部，所述曝气头(21)的上方竖直安有若干曝气板(22)，所述曝气板(22)和所述曝气头(21)呈一体化结构设置，所述曝气板(22)和所述曝气头(21)上均布有曝气孔，所述曝气头(21)的顶端通过转轴与所述主转动轴(23)的底部固接，所述曝气板(22)关于所述主转动轴(23)圆周均布，位于所述第一螺旋搅拌桨(13)与所述曝气头(21)之间的所述主转动轴(23)上由上到下水平安有连接杆一(16)和连接杆二(19)，所述连接杆一(16)的两端均固定安有竖直的搅拌轴(17)，所述搅拌轴(17)位于所述曝气板(22)和所述曝气头(21)的外侧，所述搅拌轴(17)上固定有若干搅拌叶片(18)，所述连接杆二(19)的两端均固定安有竖直的第二螺旋搅拌桨(20)，所述第二螺旋搅拌桨(20)位于所述曝气板(22)和所述曝气头(21)的内侧。
2.根据权利要求1所述的一种农村一体化高集成污水处理用曝气装置，其特征在于，所述支撑脚(3)的个数为4。
3.根据权利要求1所述的一种农村一体化高集成污水处理用曝气装置，其特征在于，所述曝气管(6)的管道上安有流量计。
4.根据权利要求1所述的一种农村一体化高集成污水处理用曝气装置，其特征在于，所述排污管(8)和所述进液管(9)的管道上均安有阀门开关。
5.根据权利要求1所述的一种农村一体化高集成污水处理用曝气装置，其特征在于，所述伸缩驱动装置(10)采用液压缸驱动。
说明书
一种农村一体化高集成污水处理用曝气装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种农村一体化高集成污水处理用曝气装置。
背景技术
随着我国经济的快速发展，城乡一体化已经深入人心，农村污水具有排放随意性，分散化，使得收集困难，污水通常直接排入周边水体或流域，严重污染水体，威胁周边居民人身健康，不符合国家关于水环境保护的相关规定，为此，需要对农村污水进行一体化高集成污水处理，在污水处理过程中，曝气处理能够将水中的有机物进行氧化和分解，使水中的有机物含量降低，提高处理效果，因此，曝气装置是污水处理中不可缺少的设备，然而，传统使用的曝气装置存在曝气效果不理想，曝气机送入的空气难以与污水中的活性污泥充分混合，大大延长了曝气时间，降低了工作效率，进而增加了污水处理成本。
发明内容
本实用新型旨在解决现有技术的不足，而提供一种农村一体化高集成污水处理用曝气装置。
本实用新型为实现上述目的，采用以下技术方案：
一种农村一体化高集成污水处理用曝气装置，包括曝气池和底座，其特征在于，所述曝气池呈中空的圆柱体结构设置且顶端开口，所述曝气池安装在所述底座上，所述底座的底部竖直安有若干支撑脚，所述曝气池的侧壁顶端安有水平的进液管，所述进液管的出水端与所述曝气池的内部连通，所述曝气池的侧壁底部安有水平的排污管，所述排污管的进口端与所述曝气池的内部连通，所述曝气池的外部设有立柱，所述立柱竖直安装在所述底座上，所述立柱的顶端安有竖直的伸缩驱动装置，所述伸缩驱动装置顶端的伸缩端连有水平的移动架，所述移动架位于所述曝气池的正上方，所述曝气池的内部中心轴线处设有竖直的主转动轴和伸缩软管，所述伸缩软管位于所述主转动轴的正下方，所述主转动轴的顶端连有调速电机，所述调速电机竖直安装在所述移动架上，所述主转动轴上固定套有锥齿轮一，所述锥齿轮一上啮合有若干锥齿轮二，所述锥齿轮二上均连有水平的第一螺旋搅拌桨，所述第一螺旋搅拌桨关于所述主转动轴圆周均布，所述第一螺旋搅拌桨的另一端均连有竖直的安装板，所述安装板固定安装在所述移动架上，所述伸缩软管的底部连有曝气管，所述曝气管的出气端依次贯穿所述底座、所述曝气池的底部与所述伸缩软管相连通，所述曝气管的进气端连有曝气机，所述曝气机固定安装在所述立柱的侧壁上，所述曝气机的进气端安有富氧膜，所述伸缩软管的顶端转动连有曝气头，所述曝气头位于所述曝气池的内部，所述曝气头的上方竖直安有若干曝气板，所述曝气板和所述曝气头呈一体化结构设置，所述曝气板和所述曝气头上均布有曝气孔，所述曝气头的顶端通过转轴与所述主转动轴的底部固接，所述曝气板关于所述主转动轴圆周均布，位于所述第一螺旋搅拌桨与所述曝气头之间的所述主转动轴上由上到下水平安有连接杆一和连接杆二，所述连接杆一的两端均固定安有竖直的搅拌轴，所述搅拌轴位于所述曝气板和所述曝气头的外侧，所述搅拌轴上固定有若干搅拌叶片，所述连接杆二的两端均固定安有竖直的第二螺旋搅拌桨，所述第二螺旋搅拌桨位于所述曝气板和所述曝气头的内侧。
所述支撑脚的个数为4。
所述曝气管的管道上安有流量计。
所述排污管和所述进液管的管道上均安有阀门开关。
所述伸缩驱动装置采用液压缸驱动。
本实用新型的有益效果是：本实用新型结构设计合理，操作简单，通过设置第一螺旋搅拌桨，第二螺旋搅拌桨，带有搅拌叶片的搅拌轴，曝气头与曝气板，配合主转动轴，曝气机将通过富氧膜的空气送入曝气头与曝气板，配合设置的伸缩软管与伸缩驱动装置，充分与污水中的活性污泥混合，大大提高了曝气效果，有效缩短了曝气时间，提高了工作效率，进而降低了污水处理成本。
