申请日2018.05.21
公开(公告)日2019.05.03
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于洗浴中心的污水处理再利用装置，包括第一沉淀池、反应池和第二沉淀池，所述第一沉淀池的右侧壁通过第一导管连通有反应池，所述第一沉淀池的底部外壁插接有第一控制阀，所述第一沉淀池的底部连接有防堵装置，所述第一导管的外壁插接有第二控制阀，所述反应池的上端设有药物箱，所述反应池的内腔上端安装安装有过滤网，所述药物箱的左侧连通有第二导管的一端，所述第二导管的另一端贯穿反应池的顶部和过滤网且插接于反应池的内腔。本实用新型通过在第一沉淀池底部安装有防堵装置，通过电机带动螺旋粉碎轴对排泥的出口进行搅动，有效的避免了堵塞情况，较为实用，适合广泛推广与使用。
权利要求书

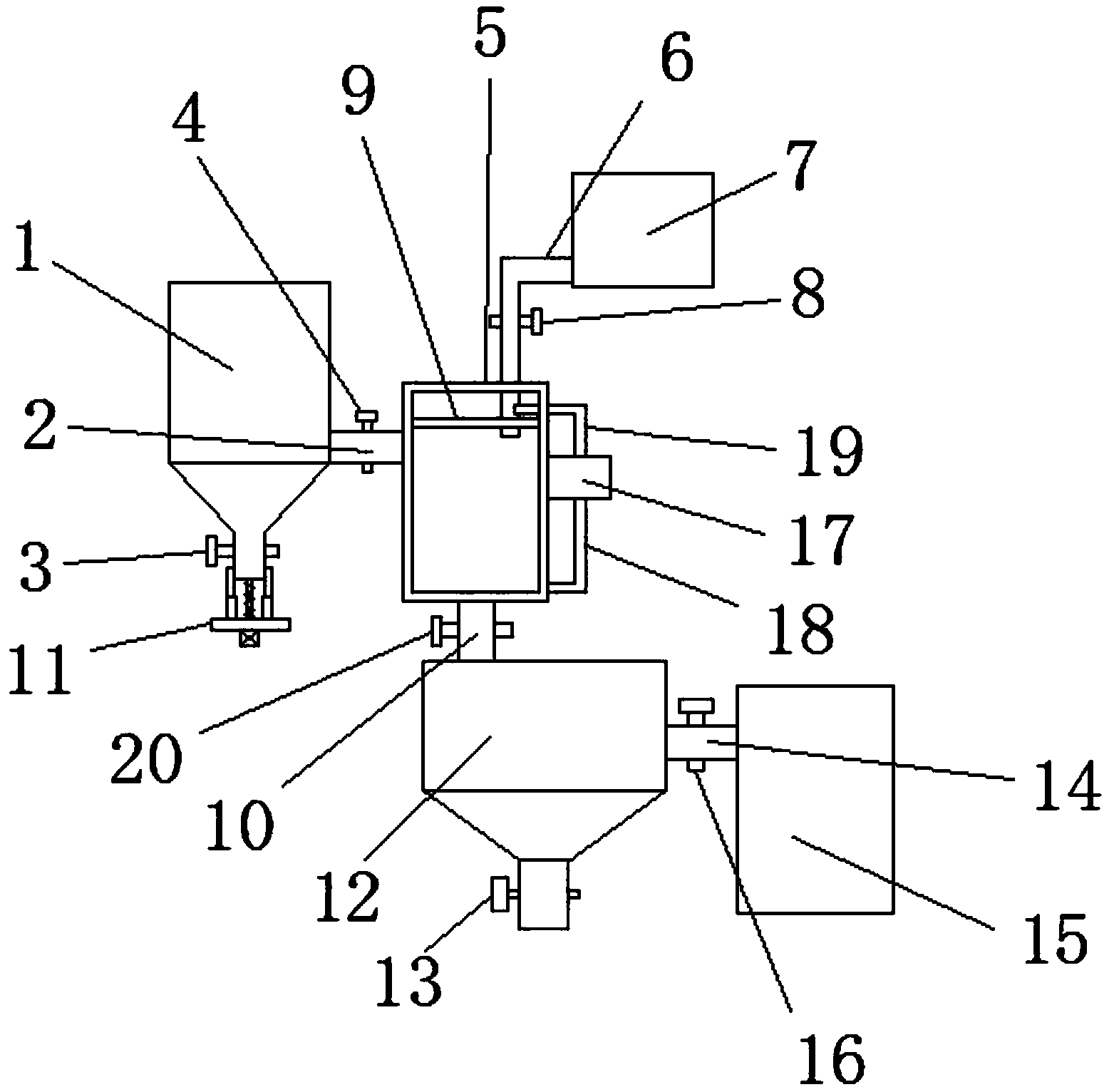

1.一种用于洗浴中心的污水处理再利用装置，包括第一沉淀池(1)、反应池(5)和第二沉淀池(12)，其特征在于：所述第一沉淀池(1)的右侧壁通过第一导管(2)连通有反应池(5)，所述第一沉淀池(1)的底部外壁插接有第一控制阀(3)，所述第一沉淀池(1)的底部连接有防堵装置(11)，所述第一导管(2)的外壁插接有第二控制阀(4)，所述反应池(5)的上端设有药物箱(7)，所述反应池(5)的内腔上端安装安装有过滤网(9)，所述药物箱(7)的左侧连通有第二导管(6)的一端，所述第二导管(6)的另一端贯穿反应池(5)的顶部和过滤网(9)且插接于反应池(5)的内腔，所述第二导管(6)的外壁插接有第三控制阀(8)，所述反应池(5)的底部通过第三导管(10)和第二沉淀池(12)连通，所述第三导管(10)的外壁插接有第四控制阀(20)，所述第二沉淀池(12)的底部插接有第五控制阀(13)，所述第二沉淀池(12)的右侧壁通过第四导管(14)和清水池(15)连通，所述第四导管(14)的外壁插接有第六控制阀(16)。
2.根据权利要求1所述的用于洗浴中心的污水处理再利用装置，其特征在于：所述反应池(5)的右侧壁安装有水泵(17)，所述水泵(17)的底部连通有第一抽水管(18)的一端，所述第一抽水管(18)的另一端和反应池(5)的下端连通，所述水泵(17)的顶部连通有第二抽水管(19)的一端，所述第二抽水管(19)的另一端贯穿反应池(5)的右侧壁且插接于反应池(5)的内腔，所述第二抽水管(19)置于过滤网(9)的上侧。
3.根据权利要求1所述的用于洗浴中心的污水处理再利用装置，其特征在于：所述防堵装置(11)包括固定板(21)，所述固定板(21)的底部安装有电机(24)，所述固定板(21)的顶部中间处安装有螺旋粉碎轴(25)，所述电机(24)的传动轴贯穿固定板(21)且和螺旋粉碎轴(25)的底部连接，所述固定板(21)的顶部两侧均安装有液压缸(22)，所述液压缸(22)的顶部插接有活塞杆(23)，两组活塞杆(23)的上端和第一沉淀池(1)的底部两侧壁固定连接。
4.根据权利要求3所述的用于洗浴中心的污水处理再利用装置，其特征在于：所述液压缸(22)的液压输出端和活塞杆(23)的液压输入端连接。
说明书
一种用于洗浴中心的污水处理再利用装置
技术领域
本实用新型涉及一种污水处理再利用装置，特别涉及一种用于洗浴中心的污水处理再利用装置。
背景技术
节约用水，又称节水。是指通过行政、技术、经济等管理手段加强用水管理，调整用水结构，改进用水方式，科学、合理、有计划、有重点的用水，提高水的利用率，避免水资源的浪费。特别要在全民中做好宣传，利用世界水日等节水活动，教育每个人都在日常工作或生活中科学用水，自觉节水，达到节约用水人人有责。节约用水要从点滴做起，看似是一滴水，那里面的学问很深，在洗浴中心使用的水量较大，使用后的水含有很多杂质，需要进行处理后才能进行再利用，现有的装置在使用的过程中，在排出污垢的时候，容易堵塞，不具备清理污垢的功能，因此，我们提出一种用于洗浴中心的污水处理再利用装置。
实用新型内容
本实用新型的主要目的在于提供一种用于洗浴中心的污水处理再利用装置，可以有效解决背景技术中现有的装置在使用的过程中，在排出污垢的时候，容易堵塞，不具备清理污垢的功能的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于洗浴中心的污水处理再利用装置，包括第一沉淀池、反应池和第二沉淀池，所述第一沉淀池的右侧壁通过第一导管连通有反应池，所述第一沉淀池的底部外壁插接有第一控制阀，所述第一沉淀池的底部连接有防堵装置，所述第一导管的外壁插接有第二控制阀，所述反应池的上端设有药物箱，所述反应池的内腔上端安装安装有过滤网，所述药物箱的左侧连通有第二导管的一端，所述第二导管的另一端贯穿反应池的顶部和过滤网且插接于反应池的内腔，所述第二导管的外壁插接有第三控制阀，所述反应池的底部通过第三导管和第二沉淀池连通，所述第三导管的外壁插接有第四控制阀，所述第二沉淀池的底部插接有第五控制阀，所述第二沉淀池的右侧壁通过第四导管和清水池连通，所述第四导管的外壁插接有第六控制阀。
进一步的，所述反应池的右侧壁安装有水泵，所述水泵的底部连通有第一抽水管的一端，所述第一抽水管的另一端和反应池的下端连通，所述水泵的顶部连通有第二抽水管的一端，所述第二抽水管的另一端贯穿反应池的右侧壁且插接于反应池的内腔，所述第二抽水管置于过滤网的上侧。
进一步的，所述防堵装置包括固定板，所述固定板的底部安装有电机，所述固定板的顶部中间处安装有螺旋粉碎轴，所述电机的传动轴贯穿固定板且和螺旋粉碎轴的底部连接，所述固定板的顶部两侧均安装有液压缸，所述液压缸的顶部插接有活塞杆，两组活塞杆的上端和第一沉淀池的底部两侧壁固定连接。
进一步的，所述液压缸的液压输出端和活塞杆的液压输入端连接。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的用于洗浴中心的污水处理再利用装置，通过在第一沉淀池底部安装有防堵装置，通过电机带动螺旋粉碎轴对排泥的出口进行搅动，有效的避免了堵塞情况。
2.本实用新型的用于洗浴中心的污水处理再利用装置，通过反应池内腔上端安装有过滤网，通过水泵将反应池底部的水抽向反应池内腔顶部，循环的抽动，使得药物混合更加充分，同时通过过滤网可以进行过滤，去处较小杂质。
3.本实用新型的用于洗浴中心的污水处理再利用装置，通过在第二沉淀池内投入漂白粉，使得进行漂白以及进一步沉淀，可以去除漂白粉。
