申请日2018.05.21
公开(公告)日2019.03.26
IPC分类号C02F3/32
摘要
一种污水处理用生态浮岛，包括一号植物生存盘、二号植物生存盘,固定插板、固定连接板，所述一号植物生存盘内部具有多个一号栽培槽,一号栽培槽下部具有一号透水网,二号植物生存盘内部具有多个二号栽培槽,所述二号栽培槽下部具有二号透水网,一号植物生存盘与二号植物生存盘结构相同，一号植物生存盘右侧连接固定插板左侧，所述固定插板右侧连接二号植物生存盘左侧，一号插块下部通过二号螺钉连接一号植物生存盘,一号插块上部连接固定插板,二号插块下部通过二号螺钉连接二号植物生存盘,所述二号植物生存盘上部连接固定插板。
权利要求书
1.一种污水处理用生态浮岛，其特征是:包括一号植物生存盘、二号植物生存盘,固定插板、固定连接板，所述一号植物生存盘内部具有多个一号栽培槽,一号栽培槽下部具有一号透水网,二号植物生存盘内部具有多个二号栽培槽,所述二号栽培槽下部具有二号透水网,一号植物生存盘与二号植物生存盘结构相同，一号植物生存盘右侧连接固定插板左侧，所述固定插板右侧连接二号植物生存盘左侧，一号插块下部通过二号螺钉连接一号植物生存盘,一号插块上部连接固定插板,二号插块下部通过二号螺钉连接二号植物生存盘,所述二号植物生存盘上部连接固定插板,固定连接板右侧通过一号螺钉连接二号植物生存盘,固定连接板左侧通过一号螺钉连接一号植物生存盘,一号植物生存盘内部具有一号滑槽,一号滑槽内部连接一号弹簧,所述一号弹簧在一号滑槽内滑动，一号弹簧右侧连接一号滑块,一号滑块左侧连接一号滑槽,一号滑块在一号滑槽内滑动，固定插板左侧具有一号插槽，一号滑块右侧连接一号插槽,一号滑块在一号插槽内滑动，二号植物生存盘内部具有二号滑槽。
2.根据权利要求1所述的一种污水处理用生态浮岛，其特征是:所述二号滑槽内部连接二号弹簧,二号弹簧在二号滑槽内滑动，二号弹簧左侧连接二号滑块,所述二号滑块右侧连接二号滑槽,二号滑块在二号滑槽内滑动,固定插板右侧具有二号插槽，二号滑块左侧连接二号插槽,二号滑块在二号插槽内滑动。
说明书
一种污水处理用生态浮岛
技术领域
本实用新型涉及生态浮岛领域，尤其涉及一种污水处理用生态浮岛。
背景技术
在污水处理中常要用到生态浮岛，然而由于生态浮岛整体结构不合理，在使用时组成生态浮岛的多个植物生存盘连接处常会出现松动或者是断裂，从而造成生态浮岛四分五裂，给使用者带来不便麻烦。
实用新型内容
本实用新型针对现有技术存在的上述不足，提供一种结构合理的一种污水处理用生态浮岛。
本实用新型的目的是通过以下技术方案来实现：

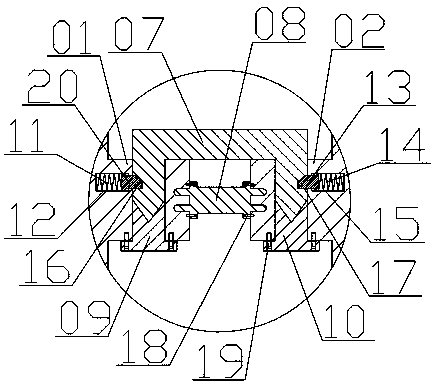

一种污水处理用生态浮岛，包括一号植物生存盘、二号植物生存盘,固定插板、固定连接板，所述一号植物生存盘内部具有多个一号栽培槽,一号栽培槽下部具有一号透水网,二号植物生存盘内部具有多个二号栽培槽,所述二号栽培槽下部具有二号透水网,一号植物生存盘与二号植物生存盘结构相同，一号植物生存盘右侧连接固定插板左侧，所述固定插板右侧连接二号植物生存盘左侧，一号插块下部通过二号螺钉连接一号植物生存盘,一号插块上部连接固定插板,二号插块下部通过二号螺钉连接二号植物生存盘,所述二号植物生存盘上部连接固定插板,固定连接板右侧通过一号螺钉连接二号植物生存盘,固定连接板左侧通过一号螺钉连接一号植物生存盘,一号植物生存盘内部具有一号滑槽,一号滑槽内部连接一号弹簧,所述一号弹簧在一号滑槽内滑动，一号弹簧右侧连接一号滑块,一号滑块左侧连接一号滑槽,一号滑块在一号滑槽内滑动，固定插板左侧具有一号插槽，一号滑块右侧连接一号插槽,一号滑块在一号插槽内滑动，二号植物生存盘内部具有二号滑槽。
所述二号滑槽内部连接二号弹簧,二号弹簧在二号滑槽内滑动，二号弹簧左侧连接二号滑块,所述二号滑块右侧连接二号滑槽,二号滑块在二号滑槽内滑动,固定插板右侧具有二号插槽，二号滑块左侧连接二号插槽,二号滑块在二号插槽内滑动。
有益效果：
在一号弹簧、一号滑槽、一号滑块、一号插槽的相互配合下，使固定插板与一号植物生存盘连接的更稳固，使整体结构更合理，在二号滑块、二号弹簧、二号滑槽、二号插槽的的相互配合下，使固定插板与二号植物生存盘连接的更稳固，使整体结构更合理，同时在固定插板、固定连接板对一号植物生存盘与二号植物生存盘起到了连接作用，使一号植物生存盘与二号植物生存盘连接的更稳固，使整体结构更合理。
