申请日2019.07.18
公开(公告)日2019.09.13
IPC分类号B09C1/08; B02C13/09; B02C21/02; B02C18/14
摘要
本发明公开了一种治理污水土壤的修复装置，主要包括主体、取土机构、破碎驱动机构和喷头管，所述主体顶端左部固定安装有水箱，水箱前侧下部固定安装有水管，所述主体左下部设置有主体驱动模块，主体下部装配安装有底盘，所述主体驱动模块与底盘装配连接，所述主体右端固定安装有取土机构，所述主体左端下部侧壁开设有与取土机构配合的进土口。本发明在结构上设计合理，本修复装置采用灵活的移动，就地对土壤进行挖起破碎和修复处理，减少搬运操作流程，效率高;相比直接抛洒修复剂工艺，本装置带有土壤破碎能力，混合彻底，能将修复剂与较深层的土壤混合，土壤中有毒物质的中和效果好，治理效果理想。
权利要求书

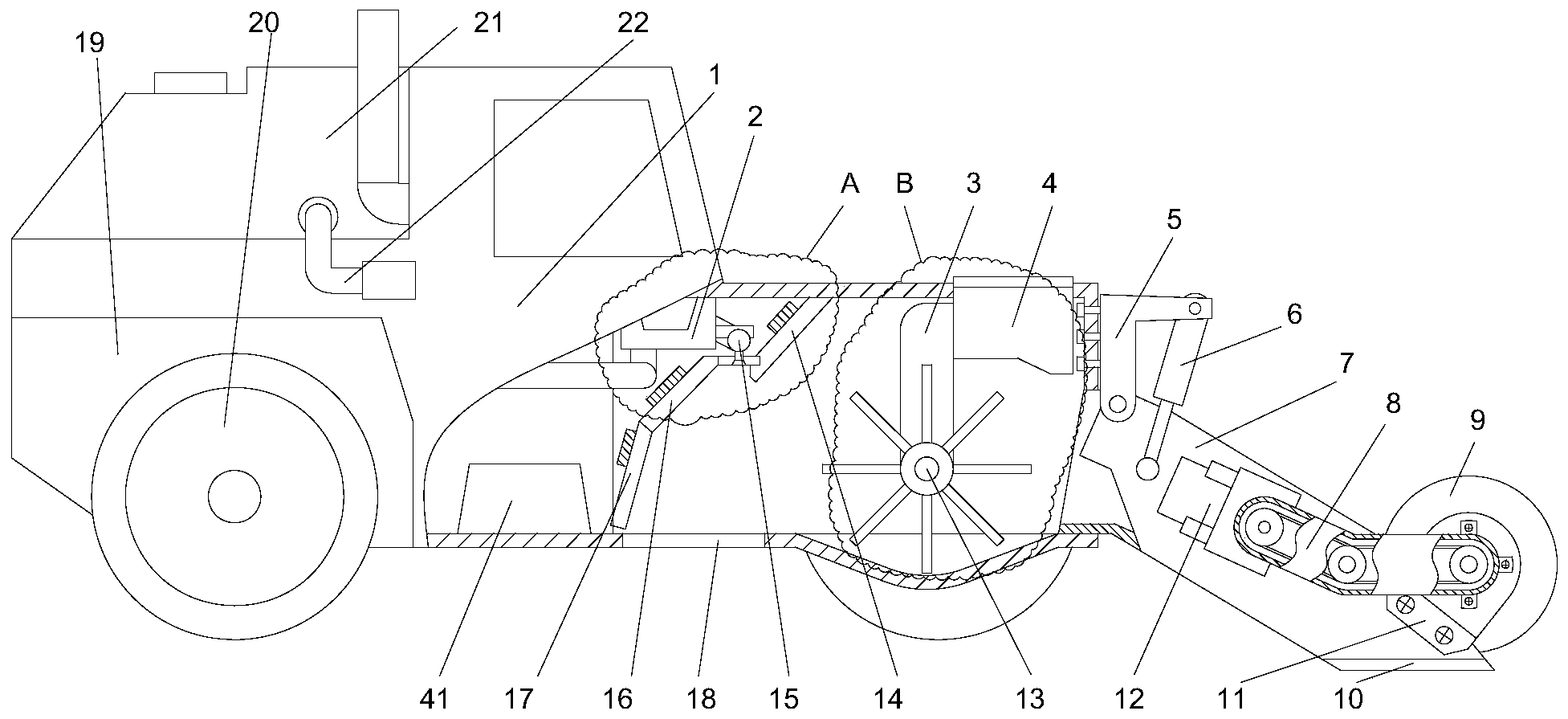

1.一种治理污水土壤的修复装置，主要包括主体(1)、取土机构、破碎驱动机构和喷头管(15)，其特征在于，所述主体(1)顶端左部固定安装有水箱(21)，水箱(21)前侧下部固定安装有水管(22)，所述主体(1)左下部设置有主体驱动模块(19)，主体(1)下部装配安装有底盘(20)，所述主体驱动模块(19)与底盘(20)装配连接，所述主体(1)右端固定安装有取土机构，所述主体(1)左端下部侧壁开设有与取土机构配合的进土口(30)，所述主体(1)内侧左部转动安装有推土架(13)，推土架(13)边缘处固定安装有网孔板(23)，所述主体(1)内部后侧壁固定安装有与推土架(13)配合的破碎驱动机构，所述主体(1)内侧中部自上而下依次固定安装有上挡板(14)、中挡板(16)和下挡板(17)，所述上挡板(14)、中挡板(16)和下挡板(17)位于推土架(13)左部，所述主体(1)顶端中部内壁固定安装有加压泵(2)，加压泵(2)右端固定安装有喷管架(31)，喷管架(31)右部固定安装有喷头管(15)，喷头管(15)与加压泵(2)通过管道固定导通，所述上挡板(14)顶端和中挡板(16)顶端之间固定安装有喷孔板(40)，喷孔板(40)内侧开设有与喷头管(15)配合的通孔，所述主体(1)底端中部侧壁开设有出料口(18)，所述主体(1)内侧位于下挡板(17)左部的底端内壁固定安装有蓄电池(41)。
2.根据权利要求1所述的治理污水土壤的修复装置，其特征在于，所述取土机构主要包括导壳(7)、连架(5)和破土轴(27)，所述连架(5)通过螺栓与主体(1)装配链接，所述导壳(7)左上部的前后侧壁固定安装有转销(37)，转销(37)与连架(5)转动连接，所述连架(5)右端转动安装有前后对称的电缸(6)，所述导壳(7)左部的前后侧壁固定安装有转接柱(39)，所述电缸(6)下端与转接柱(39)转动连接，所述导壳(7)左端下部侧壁固定安装有帘片(38)，帘片(38)左端与主体(1)右端侧壁固定连接，所述导壳(7)右部顶端固定安装有前后对称的辊架(11)，两个所述辊架(11)之间转动安装有破土轴(27)，破土轴(27)中部位于辊架(11)之间的外壁固定安装有破土片(9)，所述破土轴(27)前端固定安装有从动轮(25)，所述导壳(7)前侧足左部外壁固定安装有破土电机(12)，破土电机(12)的输出轴固定安装有主动轮(29)，所述导壳(7)前侧位于主动轮(29)和从动轮(25)之间外壁转动安装有第一中继轮(26)，第一中继轮(26)与主动轮(29)和从动轮(25)之间链接安装有传动链条(28)，所述导壳(7)前侧壁固定安装有与传动链条(28)配合的防护壳(8)，所述导壳(7)底端固定安装有铲板(10)。
3.根据权利要求1所述的治理污水土壤的修复装置，其特征在于，所述破碎驱动机构主要包括壳体(4)、链壳(3)、推土电机(34)和第二中继轮(35)，所述壳体(4)外壁与主体(1)顶端侧壁固定连接，所述壳体(4)内侧固定安装有推土电机(34)，推土电机(34)的电机轴固定安装有主动齿轮(33)，所述链壳(3)内侧上部转动安装有第二中继轮(35)，第二中继轮(35)和主动齿轮(33)之间装配安装有第二链条(36)，所述链壳(3)下部开设有与推土架(13)配合的开口，所述推土架(13)后部位于链壳(3)内侧的外壁固定安装有传动齿轮(32)，传动齿轮(32)与第二链条(36)之间装配安装有第一链条(24)，所述壳体(4)顶端装配安装有盖板。
4.根据权利要求1所述的治理污水土壤的修复装置，其特征在于，所述主体驱动模块(19)、主体(1)与底盘(20)装配构成驱动框架，所述主体驱动模块(19)为带有发电配件的风冷柴油发动机，所述底盘(20)采用标准四驱底盘，所述主体(1)采用带有驾驶辅助部件的车壳。
5.根据权利要求2所述的治理污水土壤的修复装置，其特征在于，所述破土片(9)采用对称设置的两片螺旋金属片对接焊连构成。
6.根据权利要求1所述的治理污水土壤的修复装置，其特征在于，所述水箱(21)顶端左部旋接安装有旋盖。
7.根据权利要求1所述的治理污水土壤的修复装置，其特征在于，所述主体驱动模块(19)与蓄电池(41)电性连接，所述蓄电池(41)与加压泵(2)、电缸(6)、破土电机(12)和推土电机(34)均电性连接，所述蓄电池(41)、加压泵(2)、电缸(6)、破土电机(12)和推土电机(34)与外部控制设备均电性连接。
说明书
一种治理污水土壤的修复装置
技术领域
本发明涉及一种土壤修复装置，具体是一种治理污水土壤的修复装置。
背景技术
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观，当对污水漫流过的土壤或者长期使用污水灌溉的土地进行修复治理时，需要将修复剂与污染的土壤混合，达到中和土壤中有毒物质的目的。
现有的修复工艺有直接抛洒修复剂和通过搅拌装置混合两种，搅拌装置多是固定设置，将土壤挖开运输添加到装置内，再通过搅拌将修复剂与土壤混合，之后将土壤排出并运输回填，操作繁琐，效率低;在使用直接抛洒修复剂工艺时，与土壤的混合不彻底，仅能与表面土壤接触，与土壤中有毒物质的中和效果差，治理不完善。
发明内容
本发明的目的在于提供一种治理污水土壤的修复装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种治理污水土壤的修复装置，主要包括主体、取土机构、破碎驱动机构和喷头管，所述主体顶端左部固定安装有水箱，水箱前侧下部固定安装有水管，所述主体左下部设置有主体驱动模块，主体下部装配安装有底盘，所述主体驱动模块与底盘装配连接，所述主体右端固定安装有取土机构，所述主体左端下部侧壁开设有与取土机构配合的进土口，所述主体内侧左部转动安装有推土架，推土架边缘处固定安装有网孔板，所述主体内部后侧壁固定安装有与推土架配合的破碎驱动机构，所述主体内侧中部自上而下依次固定安装有上挡板、中挡板和下挡板，所述上挡板、中挡板和下挡板位于推土架左部，所述主体顶端中部内壁固定安装有加压泵，加压泵右端固定安装有喷管架，喷管架右部固定安装有喷头管，喷头管与加压泵通过管道固定导通，所述上挡板顶端和中挡板顶端之间固定安装有喷孔板，喷孔板内侧开设有与喷头管配合的通孔，所述主体底端中部侧壁开设有出料口，所述主体内侧位于下挡板左部的底端内壁固定安装有蓄电池。
作为本发明进一步的方案：所述取土机构主要包括导壳、连架和破土轴，所述连架通过螺栓与主体装配链接，所述导壳左上部的前后侧壁固定安装有转销，转销与连架转动连接，所述连架右端转动安装有前后对称的电缸，所述导壳左部的前后侧壁固定安装有转接柱，所述电缸下端与转接柱转动连接，所述导壳左端下部侧壁固定安装有帘片，帘片左端与主体右端侧壁固定连接，所述导壳右部顶端固定安装有前后对称的辊架，两个所述辊架之间转动安装有破土轴，破土轴中部位于辊架之间的外壁固定安装有破土片，所述破土轴前端固定安装有从动轮，所述导壳前侧足左部外壁固定安装有破土电机，破土电机的输出轴固定安装有主动轮，所述导壳前侧位于主动轮和从动轮之间外壁转动安装有第一中继轮，第一中继轮与主动轮和从动轮之间链接安装有传动链条，所述导壳前侧壁固定安装有与传动链条配合的防护壳，所述导壳底端固定安装有铲板。
作为本发明再进一步的方案：所述破碎驱动机构主要包括壳体、链壳、推土电机和第二中继轮，所述壳体外壁与主体顶端侧壁固定连接，所述壳体内侧固定安装有推土电机，推土电机的电机轴固定安装有主动齿轮，所述链壳内侧上部转动安装有第二中继轮，第二中继轮和主动齿轮之间装配安装有第二链条，所述链壳下部开设有与推土架配合的开口，所述推土架后部位于链壳内侧的外壁固定安装有传动齿轮，传动齿轮与第二链条之间装配安装有第一链条，所述壳体顶端装配安装有盖板。
作为本发明再进一步的方案：所述主体驱动模块、主体与底盘装配构成驱动框架，所述主体驱动模块为带有发电配件的风冷柴油发动机，所述底盘采用标准四驱底盘，所述主体采用带有驾驶辅助部件的车壳。
作为本发明再进一步的方案：所述破土片采用对称设置的两片螺旋金属片对接焊连构成。
作为本发明再进一步的方案：所述水箱顶端左部旋接安装有旋盖。
作为本发明再进一步的方案：所述主体驱动模块与蓄电池电性连接，所述蓄电池与加压泵、电缸、破土电机和推土电机均电性连接，所述蓄电池、加压泵、电缸、破土电机和推土电机与外部控制设备均电性连接。
与现有技术相比，本发明的有益效果是：
本发明在结构上设计合理，本修复装置采用灵活的移动，就地对土壤进行挖起破碎和修复处理，减少搬运操作流程，效率高;相比直接抛洒修复剂工艺，本装置带有土壤破碎能力，混合彻底，能将修复剂与较深层的土壤混合，土壤中有毒物质的中和效果好，治理效果理想。
