申请日2019.06.24
公开(公告)日2019.09.20
IPC分类号C02F1/32
摘要
本发明涉及一种具有限压功能的清洁型污水杀菌消毒设备，包括主体、进水管、出水管和两个灯管，所述主体的形状为圆柱形，所述进水管的轴线与主体的轴线垂直，所述出水管与进水管平行，所述进水管和出水管均匀设置在主体的一侧，所述进水管和出水管均与主体连通，两个灯管分别安装在主体内的两端，所述主体内设有清洁机构和辅助机构，所述清洁机构和辅助机构均设置在出水管和进水管之间，该具有限压功能的清洁型污水杀菌消毒设备通过清洁机构实现了清洁主体内壁上水垢的功能，不仅如此，还通过辅助机构实现了限压的功能，避免灯管因水压过大而损坏。
权利要求书
1.一种具有限压功能的清洁型污水杀菌消毒设备，包括主体(1)、进水管(2)、出水管(3)和两个灯管(4)，所述主体(1)的形状为圆柱形，所述进水管(2)的轴线与主体(1)的轴线垂直，所述出水管(3)与进水管(2)平行，所述进水管(2)和出水管(3)均匀设置在主体(1)的一侧，所述进水管(2)和出水管(3)均与主体(1)连通，两个灯管(4)分别安装在主体(1)内的两端，其特征在于，所述主体(1)内设有清洁机构和辅助机构，所述清洁机构和辅助机构均设置在出水管(3)和进水管(2)之间;
所述清洁机构包括桨叶(5)、传动轴(6)、两个轴承座(7)和至少两个清洁组件，所述传动轴(6)与主体(1)同轴设置，两个轴承座(7)分别安装在传动轴(6)的两端，所述轴承座(7)固定在主体(1)的内壁上，所述桨叶(5)位于两个轴承座(7)之间，所述桨叶(5)安装在传动轴(6)上，所述清洁组件以传动轴(6)的轴线为中心周向均匀设置在传动轴(6)上;
所述清洁组件包括连杆(8)和刮杆(9)，所述连杆(8)的轴线与传动轴(6)的轴线垂直且相交，所述刮杆(9)与传动轴(6)平行，所述连杆(8)的一端固定在传动轴(6)上，所述刮杆(9)固定在连杆(8)的另一端，所述刮杆(9)与主体(1)的内壁抵靠，所述连杆(8)设置在桨叶(5)的远离进水管(2)的一侧;
所述辅助机构包括移动环(10)和至少两个传动组件，所述移动环(10)与主体(1)同轴设置，所述移动环(10)设置在桨叶(5)和进水管(2)之间，所述移动环(10)的外径与主体(1)的内径相等，所述移动环(10)的内径大于传动轴(6)的直径，所述移动环(10)与主体(1)的内壁滑动且密封连接，所述移动环(10)与刮杆(9)的靠近进水管(2)的一端，所述传动组件与刮杆(9)一一对应，所述传动组件设置刮杆(9)上，所述传动组件位于移动环(10)和桨叶(5)之间;
所述传动组件包括连接管(11)、密封盘(12)、移动盘(13)、传动杆(14)和弹簧(15)，所述连接管(11)与刮杆(9)平行，所述连接管(11)固定在刮杆(9)上，所述移动盘(13)与连接管(11)同轴设置，所述移动盘(13)上在连接管(11)内，所述移动盘(13)的直径与连接管(11)的外径相等，所述移动盘(13)与连接管(11)滑动且密封连接，所述传动杆(14)与连接管(11)同轴设置，所述传动杆(14)设置在移动盘(13)和移动环(10)之间，所述传动杆(14)的一端固定在移动盘(13)上，所述传动杆(14)的另一端与移动环(10)固定连接，所述密封盘(12)与连接管(11)同轴设置，所述密封盘(12)设置在连接管(11)和移动环(10)之间，所述密封盘(12)的直径与连接管(11)的外径相等，所述密封盘(12)上设有连接孔，所述传动杆(14)穿过连接孔，所述传动杆(14)与连接孔滑动且密封连接，所述密封盘(12)与连接管(11)的靠近移动环(10)的一端密封且固定连接，所述弹簧(15)位于密封盘(12)和移动盘(13)之间，所述移动盘(13)通过弹簧(15)与密封盘(12)连接，所述密封盘(12)的制作材料为磁铁，所述移动盘(13)的制作材料为铁。
2.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述刮杆(9)的制作材料为橡胶。

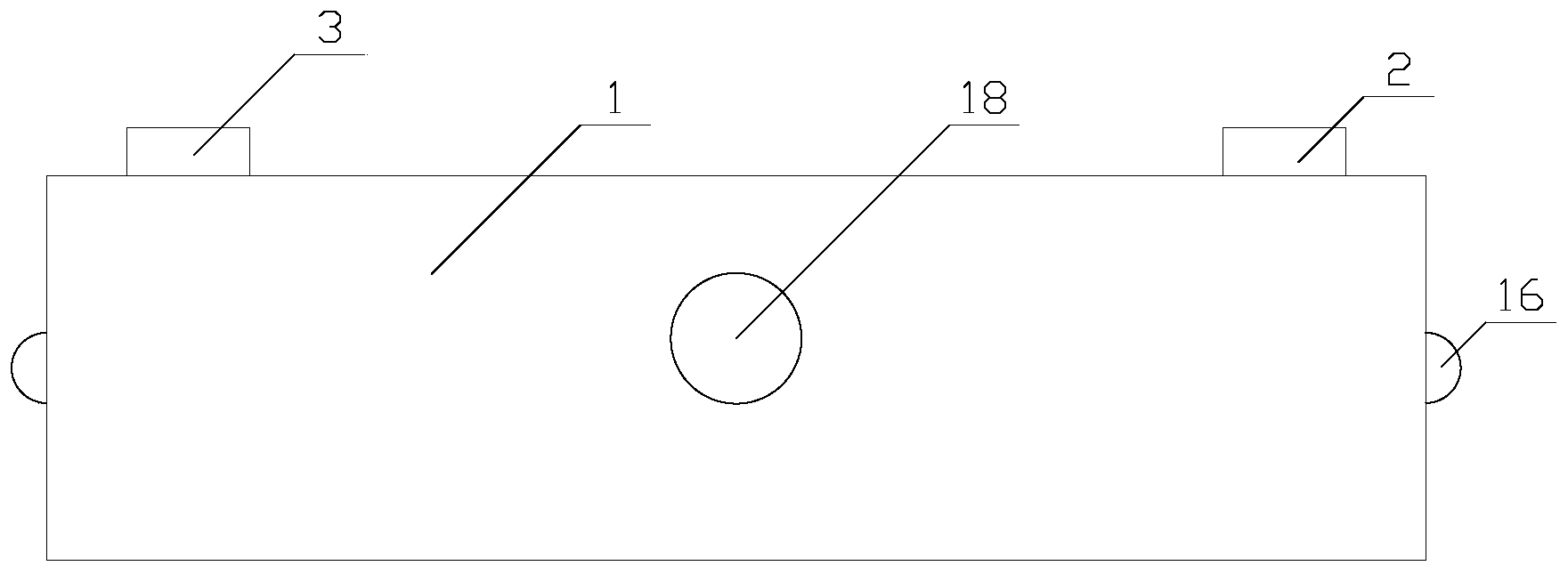

3.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述主体(1)的两端均设有指示灯(16)，所述指示灯(16)与灯管(4)一一对应。
4.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述连接管(11)的内壁上涂有密封脂。
5.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述传动杆(14)上涂有润滑脂。
6.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述传动轴(6)上涂有防腐镀锌层。
7.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述进水管(2)内设有滤网(17)。
8.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述传动杆(14)上设有倒角。
9.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述主体(1)上设有水压检测表(18)。
10.如权利要求1所述的具有限压功能的清洁型污水杀菌消毒设备，其特征在于，所述主体(1)的内壁上设有超声波发生器(19)。
说明书
一种具有限压功能的清洁型污水杀菌消毒设备
技术领域
本发明涉及污水处理领域，特别涉及一种具有限压功能的清洁型污水杀菌消毒设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，其中，紫外线消毒器是污水处理中常用的设备之一，紫外线消毒器是指以紫外汞灯为光源利用灯管内汞蒸气放电时辐射的紫外线为主要光谱线，对污水进行杀菌消毒的设备。
现有的紫外线消毒器在使用过程中，当水压过高时，紫外线灯管受到的压力过大，易导致紫外线灯管损坏，不仅如此，为了最大限度提高杀菌效果，紫外线消毒器内壁会进行特殊抛光处理,提高紫外线光反射率,但长期使用后，内壁上会形成水垢，导致紫外线光反射率降低。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有限压功能的清洁型污水杀菌消毒设备。
本发明解决其技术问题所采用的技术方案是：一种具有限压功能的清洁型污水杀菌消毒设备，包括主体、进水管、出水管和两个灯管，所述主体的形状为圆柱形，所述进水管的轴线与主体的轴线垂直，所述出水管与进水管平行，所述进水管和出水管均匀设置在主体的一侧，所述进水管和出水管均与主体连通，两个灯管分别安装在主体内的两端，所述主体内设有清洁机构和辅助机构，所述清洁机构和辅助机构均设置在出水管和进水管之间;
所述清洁机构包括桨叶、传动轴、两个轴承座和至少两个清洁组件，所述传动轴与主体同轴设置，两个轴承座分别安装在传动轴的两端，所述轴承座固定在主体的内壁上，所述桨叶位于两个轴承座之间，所述桨叶安装在传动轴上，所述清洁组件以传动轴的轴线为中心周向均匀设置在传动轴上;
所述清洁组件包括连杆和刮杆，所述连杆的轴线与传动轴的轴线垂直且相交，所述刮杆与传动轴平行，所述连杆的一端固定在传动轴上，所述刮杆固定在连杆的另一端，所述刮杆与主体的内壁抵靠，所述连杆设置在桨叶的远离进水管的一侧;
所述辅助机构包括移动环和至少两个传动组件，所述移动环与主体同轴设置，所述移动环设置在桨叶和进水管之间，所述移动环的外径与主体的内径相等，所述移动环的内径大于传动轴的直径，所述移动环与主体的内壁滑动且密封连接，所述移动环与刮杆的靠近进水管的一端，所述传动组件与刮杆一一对应，所述传动组件设置刮杆上，所述传动组件位于移动环和桨叶之间;
所述传动组件包括连接管、密封盘、移动盘、传动杆和弹簧，所述连接管与刮杆平行，所述连接管固定在刮杆上，所述移动盘与连接管同轴设置，所述移动盘上在连接管内，所述移动盘的直径与连接管的外径相等，所述移动盘与连接管滑动且密封连接，所述传动杆与连接管同轴设置，所述传动杆设置在移动盘和移动环之间，所述传动杆的一端固定在移动盘上，所述传动杆的另一端与移动环固定连接，所述密封盘与连接管同轴设置，所述密封盘设置在连接管和移动环之间，所述密封盘的直径与连接管的外径相等，所述密封盘上设有连接孔，所述传动杆穿过连接孔，所述传动杆与连接孔滑动且密封连接，所述密封盘与连接管的靠近移动环的一端密封且固定连接，所述弹簧位于密封盘和移动盘之间，所述移动盘通过弹簧与密封盘连接，所述密封盘的制作材料为磁铁，所述移动盘的制作材料为铁。
作为优选，为了避免刮杆划伤主体的内壁，所述刮杆的制作材料为橡胶。
作为优选，为了便于观察灯管的工作状态，，所述主体的两端均设有指示灯，所述指示灯与灯管一一对应。
作为优选，为了提高密封性，所述连接管的内壁上涂有密封脂。
作为优选，为了减小传动杆与密封盘之间的摩擦力，所述传动杆上涂有润滑脂。
作为优选，为了延长传动轴的使用寿命，所述传动轴上涂有防腐镀锌层。
作为优选，为了实现过滤杂质的效果，所述进水管内设有滤网。
作为优选，为了便于安装，所述传动杆上设有倒角。
作为优选，为了便于观察主体内的水压，所述主体上设有水压检测表。
作为优选，为了提升杀菌效果，所述主体的内壁上设有超声波发生器。
本发明的有益效果是，该具有限压功能的清洁型污水杀菌消毒设备通过清洁机构实现了清洁主体内壁上水垢的功能，与现有的清洁机构相比，该清洁机构通过水流作为驱动力，更加环保节能，不仅如此，还通过辅助机构实现了限压的功能，避免灯管因水压过大而损坏，与现有的辅助机构相比，该辅助机构结构巧妙，实用性更强。
