申请日2019.07.12
公开(公告)日2019.09.20
IPC分类号C02F9/04
摘要
本发明公开了一种用于黑臭水体整治的可移动式的设备和方法，包括净化机构和过滤机构，过滤机构设置在净化机构的一端，底座的顶部固定连接有外壳，外壳的内部设置有搅拌罐，搅拌罐与底座固定连接，搅拌罐顶部的外壁上通过第一固定机架固定连接有第一伺服电机，第一伺服电机输出轴的轴壁上通过第一联轴器固定连接有搅拌轴，本发明所达到的有益效果是：本发明一种用于黑臭水体整治的可移动式的设备结构简单，使用方便，通过设置的净化机构能够快速有效的对过滤机构吸入的污水进行净化治理，无需使用化学药剂，不会造成二次污染，并且本发明通过设置的过滤机构，能够使得净化机构的使用寿命更长，同时能够使得净化效果更好。
权利要求书

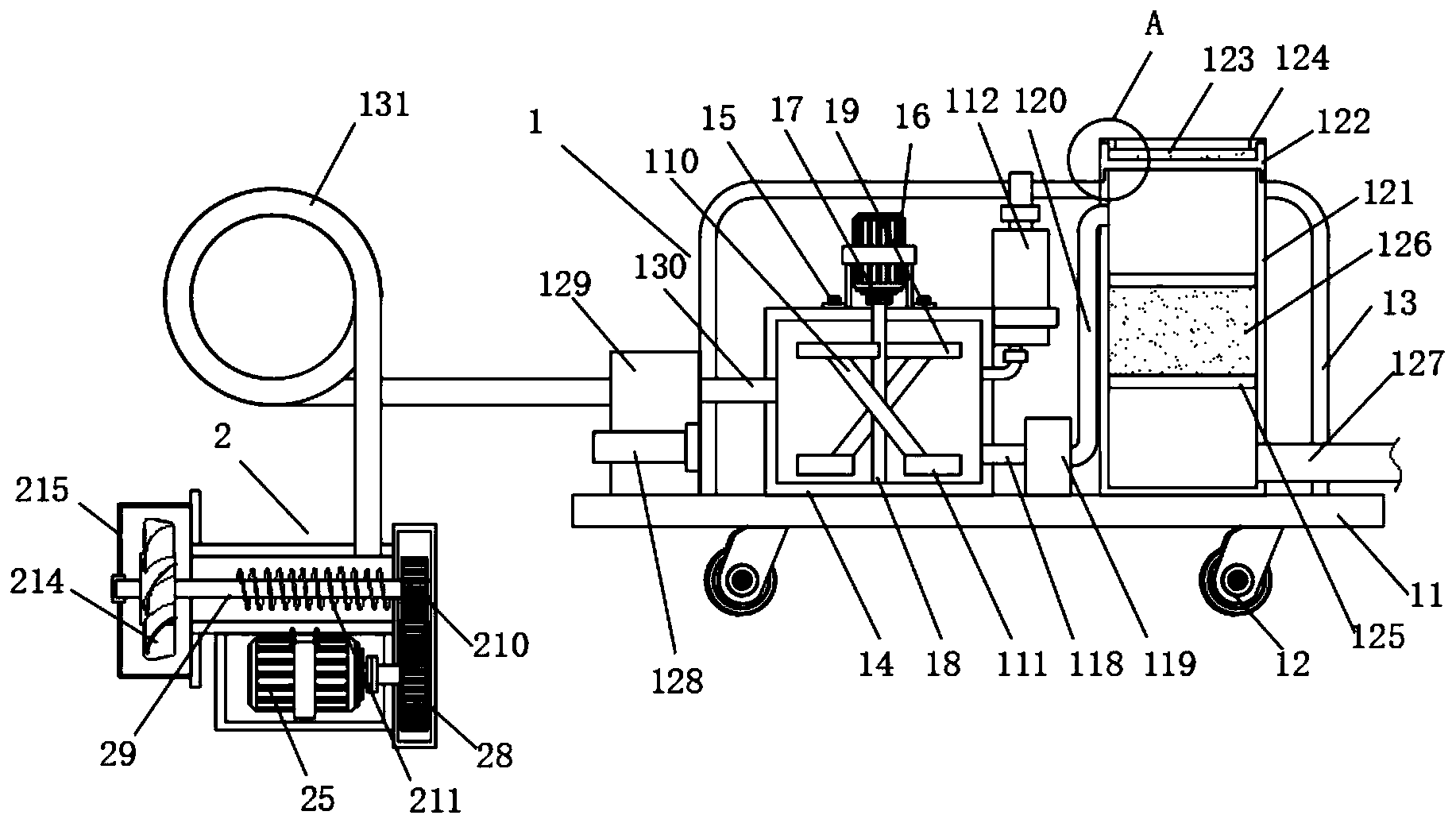

1.一种用于黑臭水体整治的可移动式的设备，其特征在于，包括净化机构(1)和过滤机构(2)，所述过滤机构(2)设置在净化机构(1)的一端，所述净化机构(1)由底座(11)、外壳(13)、搅拌罐(14)、第一固定机架(15)、第一伺服电机(16)、第一联轴器(17)、搅拌轴(18)、搅拌桨(19)、搅拌杆(110)、搅拌扇叶(111)、絮凝剂箱体(112)、第一固定架(113)、进料管(114)、单向阀(115)、絮凝剂输送管(116)、电磁阀(117)、第一连接管(118)、第一水泵(119)、第二连接管(120)、分离桶(121)、桶盖(122)、凹槽(123)、顶盖(124)、滤板(125)、排水管(127)、第二固定架(128)、第二水泵(129)、第三连接管(130)和污水进水管(131)组成，所述底座(11)的顶部固定连接有外壳(13)，所述外壳(13)的内部设置有搅拌罐(14)，所述搅拌罐(14)与底座(11)固定连接，所述搅拌罐(14)顶部的外壁上通过第一固定机架(15)固定连接有第一伺服电机(16)，所述第一伺服电机(16)输出轴的轴壁上通过第一联轴器(17)固定连接有搅拌轴(18)，所述搅拌轴(18)的另一端穿过搅拌罐(14)，且所述搅拌轴(18)与搅拌罐(14)转动连接，所述搅拌轴(18)延伸至搅拌罐(14)内部一端的轴壁上等间距固定连接有若干个搅拌桨(19)，若干个所述搅拌桨(19)的底部均固定连接有搅拌杆(110)，若干个所述搅拌杆(110)的另一端均固定连接有搅拌扇叶(111)，所述搅拌罐(14)一侧的外侧壁上通过第一固定架(113)固定连接有絮凝剂箱体(112)，所述絮凝剂箱体(112)的顶部固定连通有进料管(114)，所述进料管(114)的另一端延伸出外壳(13)，且所述进料管(114)靠近絮凝剂箱体(112)的一端设置有单向阀(115)。
2.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，所述絮凝剂箱体(112)的底部固定连通有絮凝剂输送管(116)，所述絮凝剂输送管(116)的另一端与搅拌罐(14)连通，所述絮凝剂输送管(116)靠近絮凝剂箱体(112)的一端设置有电磁阀(117)，所述絮凝剂箱体(112)的下方设置有第一水泵(119)，所述第一水泵(119)与底座(11)固定连接，所述第一水泵(119)的输入端连接有第一连接管(118)，所述第一连接管(118)的另一端与搅拌罐(14)连通，所述第一水泵(119)的输出端连接有第二连接管(120)，所述第一水泵(119)远离搅拌罐(14)的一侧设置有分离桶(121)，所述分离桶(121)与底座(11)固定连接，所述第二连接管(120)远离第一水泵(119)的一端与分离桶(121)固定连通，所述分离桶(121)的顶部延伸出外壳(13)且螺纹连接有桶盖(122)，所述桶盖(122)的顶部开设有凹槽(123)，所述凹槽(123)的底部开设有若干个排气孔，所述桶盖(122)的上方设置有顶盖(124)，所述顶盖(124)与桶盖(122)螺纹连接，所述分离桶(121)的内部设置有两个滤板(125)，两个所述滤板(125)均与分离桶(121)的内桶壁固定连接，所述分离桶(121)远离第一水泵(119)一侧的桶壁上固定连通有排水管(127)，所述排水管(127)的另一端延伸出外壳(13)，所述外壳(13)远离排水管(127)一端的外侧壁上通过第二固定架(128)固定连接第二水泵(129)，所述第二水泵(129)的输出端连接有第三连接管(130)，所述第三连接管(130)的另一端穿过外壳(13)且与搅拌罐(14)连通，所述第二水泵(129)的输入端连接有污水进水管(131)。
3.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，所述过滤机构(2)由导流套筒(21)、电机密封壳(22)、防护壳(23)、第二固定机架(24)、第二伺服电机(25)、第二联轴器(26)、主动轴(27)、第一齿轮(28)、从动轴(29)、第二齿轮(210)、螺旋扇叶(211)、固定环板(212)、滤网(213)和导流扇叶(214)组成，所述污水进水管(131)远离第二水泵(129)的一端与导流套筒(21)固定连通，所述导流套筒(21)的底部固定连接电机密封壳(22)，所述导流套筒(21)和电机密封壳(22)的一端均与防护壳(23)固定连接，所述电机密封壳(22)的内部通过固第二固定机架(24)固定连接有第二伺服电机(25)，所述第二伺服电机(25)输出轴的轴壁上通过第二联轴器(26)固定连接有主动轴(27)，所述主动轴(27)的另一端穿过电机密封壳(22)和防护壳(23)，且所述主动轴(27)与电机密封壳(22)和防护壳(23)转动连接，所述主动轴(27)延伸至防护壳(23)内部一端的轴壁上固定连接有第一齿轮(28)，所述导流套筒(21)的内部设置有从动轴(29)，所述从动轴(29)的一端穿过防护壳(23)，所述从动轴(29)与防护壳(23)转动连接，所述从动轴(29)延伸至防护壳(23)内部一端的轴壁上固定连接有第二齿轮(210)，所述第二齿轮(210)与第一齿轮(28)啮合连接，所述从动轴(29)远离第二齿轮(210)一端的轴壁上固定连接有螺旋扇叶(211)，所述导流套筒(21)远离防护壳(23)一端的外壁上固定连接有固定环板(212)，所述固定环板(212)远离防护壳(23)一侧的板壁上固定连接有滤网(213)，所述从动轴(29)延伸至滤网(213)内部一端的轴壁上固定连接有导流扇叶(214)。
4.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，所述底座(11)底部的四角处均固定连接有脚轮(12)。
5.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，所述第一伺服电机(16)、电磁阀(117)、第一水泵(119)、第二水泵(129)和第二伺服电机(25)均与外接电源电性连接。
6.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，两个所述滤板(125)之间和凹槽(123)的内部均填充有活性炭(126)。
7.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，所述第二齿轮(210)的直径小于第一齿轮(28)的直径。
8.根据权利要求1所述的一种用于黑臭水体整治的可移动式的设备，其特征在于，所述从动轴(29)通过稳固套筒(215)与滤网(213)转动连接。
9.一种用于黑臭水体整治的可移动式设备的使用方法，其特征在于，所述步骤为：
A、通过底座(11)底部的脚轮(12)将装置移动至待清理污水的池边;
B、将过滤机构(2)放置在污水池中，污水进水管(131)足够长，可以使得过滤机构(2)能够完全淹没在水中;
C、通过外接电源启动第一伺服电机(16)后，再通过外接电源启动第二伺服电机(25)和第二水泵(129);
D、第二伺服电机(25)启动时通过齿轮组带动螺旋扇叶(211)和导流扇叶(214)进行工作，第二水泵(129)启动时将打散后的黑臭水由污水进水管(131)输送至搅拌罐(14)的内部，控制电磁阀(117)向搅拌罐(14)的内部添加絮凝剂，第一伺服电机(16)工作时能够加快搅拌罐(14)内的反应效率;
E、启动第一水泵(119)，第一水泵(119)将搅拌罐(14)内的污水通过第二连接管(120)输送至分离桶(121)的内部进行过滤;
F、经过过滤后的净水由排水管(127)排出设备，完成黑臭水的治理。
说明书
一种用于黑臭水体整治的可移动式的设备和方法
技术领域
本发明涉及一种用于黑臭水体整治的可移动式的设备和方法，属于黑臭水体治理设备技术领域。
背景技术
水体黑臭是一种生物化学现象，当水体遭受严重有机污染时，有机物的好氧分解使水体中耗氧速率大于复氧速率，造成水体缺氧，致使有机物降解不完全、速度减缓，厌氧生物降解过程生成硫化氢、胺、氨、硫醇等发臭物质，使水体发生黑臭.水体黑臭是严重的水污染现象，使水体完全丧失使用功能，并影响景观以及人类生活和健康。随着城市化的逐渐发展，人们生活水平的逐步提高，城市污水的排放也在逐渐增多，对于环境的危害非常大，因此污水处理设备的使用在逐渐普及，随着污水处理净化设备的逐渐使用，其一些使用不足也在逐渐显现，传统的污水净化设备处理净化流程较为简单，净化效果较差，排放的污水很容易造成对环境的再次污染，现有的污水处理设备对于污水内部的病毒和细菌处理并不彻底，带来巨大的排放安全隐患，使用化学药剂进行灭菌，容易造成二次污染等诸多麻烦，降低了污水净化设备的使用效果和使用效益。
发明内容
本发明要解决的技术问题是克服现有技术的缺陷，提供一种用于黑臭水体整治的可移动式的设备和方法，解决了现有技术中存在的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种用于黑臭水体整治的可移动式的设备，包括净化机构和过滤机构，所述过滤机构设置在净化机构的一端，所述净化机构由底座、外壳、搅拌罐、第一固定机架、第一伺服电机、第一联轴器、搅拌轴、搅拌桨、搅拌杆、搅拌扇叶、絮凝剂箱体、第一固定架、进料管、单向阀、絮凝剂输送管、电磁阀、第一连接管、第一水泵、第二连接管、分离桶、桶盖、凹槽、顶盖、滤板、排水管、第二固定架、第二水泵、第三连接管和污水进水管组成，所述底座的顶部固定连接有外壳，所述外壳的内部设置有搅拌罐，所述搅拌罐与底座固定连接，所述搅拌罐顶部的外壁上通过第一固定机架固定连接有第一伺服电机，所述第一伺服电机输出轴的轴壁上通过第一联轴器固定连接有搅拌轴，所述搅拌轴的另一端穿过搅拌罐，且所述搅拌轴与搅拌罐转动连接，所述搅拌轴延伸至搅拌罐内部一端的轴壁上等间距固定连接有若干个搅拌桨，若干个所述搅拌桨的底部均固定连接有搅拌杆，若干个所述搅拌杆的另一端均固定连接有搅拌扇叶，所述搅拌罐一侧的外侧壁上通过第一固定架固定连接有絮凝剂箱体，所述絮凝剂箱体的顶部固定连通有进料管，所述进料管的另一端延伸出外壳，且所述进料管靠近絮凝剂箱体的一端设置有单向阀。
作为本发明的一种优选技术方案，所述絮凝剂箱体的底部固定连通有絮凝剂输送管，所述絮凝剂输送管的另一端与搅拌罐连通，所述絮凝剂输送管靠近絮凝剂箱体的一端设置有电磁阀，所述絮凝剂箱体的下方设置有第一水泵，所述第一水泵与底座固定连接，所述第一水泵的输入端连接有第一连接管，所述第一连接管的另一端与搅拌罐连通，所述第一水泵的输出端连接有第二连接管，所述第一水泵远离搅拌罐的一侧设置有分离桶，所述分离桶与底座固定连接，所述第二连接管远离第一水泵的一端与分离桶固定连通，所述分离桶的顶部延伸出外壳且螺纹连接有桶盖，所述桶盖的顶部开设有凹槽，所述凹槽的底部开设有若干个排气孔，所述桶盖的上方设置有顶盖，所述顶盖与桶盖螺纹连接，所述分离桶的内部设置有两个滤板，两个所述滤板均与分离桶的内桶壁固定连接，所述分离桶远离第一水泵一侧的桶壁上固定连通有排水管，所述排水管的另一端延伸出外壳，所述外壳远离排水管一端的外侧壁上通过第二固定架固定连接第二水泵，所述第二水泵的输出端连接有第三连接管，所述第三连接管的另一端穿过外壳且与搅拌罐连通，所述第二水泵的输入端连接有污水进水管。
作为本发明的一种优选技术方案，所述过滤机构由导流套筒、电机密封壳、防护壳、第二固定机架、第二伺服电机、第二联轴器、主动轴、第一齿轮、从动轴、第二齿轮、螺旋扇叶、固定环板、滤网和导流扇叶组成，所述污水进水管远离第二水泵的一端与导流套筒固定连通，所述导流套筒的底部固定连接电机密封壳，所述导流套筒和电机密封壳的一端均与防护壳固定连接，所述电机密封壳的内部通过固第二固定机架固定连接有第二伺服电机，所述第二伺服电机输出轴的轴壁上通过第二联轴器固定连接有主动轴，所述主动轴的另一端穿过电机密封壳和防护壳，且所述主动轴与电机密封壳和防护壳转动连接，所述主动轴延伸至防护壳内部一端的轴壁上固定连接有第一齿轮，所述导流套筒的内部设置有从动轴，所述从动轴的一端穿过防护壳，所述从动轴与防护壳转动连接，所述从动轴延伸至防护壳内部一端的轴壁上固定连接有第二齿轮，所述第二齿轮与第一齿轮啮合连接，所述从动轴远离第二齿轮一端的轴壁上固定连接有螺旋扇叶，所述导流套筒远离防护壳一端的外壁上固定连接有固定环板，所述固定环板远离防护壳一侧的板壁上固定连接有滤网，所述从动轴延伸至滤网内部一端的轴壁上固定连接有导流扇叶。
作为本发明的一种优选技术方案，所述底座底部的四角处均固定连接有脚轮。
作为本发明的一种优选技术方案，所述第一伺服电机、电磁阀、第一水泵、第二水泵和第二伺服电机均与外接电源电性连接。
作为本发明的一种优选技术方案，两个所述滤板之间和凹槽的内部均填充有活性炭。
作为本发明的一种优选技术方案，所述第二齿轮的直径小于第一齿轮的直径。
作为本发明的一种优选技术方案，所述从动轴通过稳固套筒与滤网转动连接。
一种用于黑臭水体整治的可移动式设备的使用方法，所述步骤为。
A、通过底座底部的脚轮将装置移动至待清理污水的池边;
B、将过滤机构放置在污水池中，污水进水管足够长，可以使得过滤机构能够完全淹没在水中;
C、通过外接电源启动第一伺服电机后，再通过外接电源启动第二伺服电机和第二水泵;
D、第二伺服电机启动时通过齿轮组带动螺旋扇叶和导流扇叶进行工作，第二水泵启动时将打散后的黑臭水由污水进水管输送至搅拌罐的内部，控制电磁阀向搅拌罐的内部添加絮凝剂，第一伺服电机工作时能够加快搅拌罐内的反应效率;
E、启动第一水泵，第一水泵将搅拌罐内的污水通过第二连接管输送至分离桶的内部进行过滤;
F、经过过滤后的净水由排水管排出设备，完成黑臭水的治理。
本发明所达到的有益效果是：本发明一种用于黑臭水体整治的可移动式的设备结构简单，使用方便，通过设置的净化机构能够快速有效的对过滤机构吸入的污水进行净化治理，无需使用化学药剂，不会造成二次污染，并且本发明通过设置的过滤机构，能够使得净化机构的使用寿命更长，同时能够使得净化效果更好。（发明人秦建桥）
