申请日2019.04.01
公开(公告)日2019.07.09
IPC分类号E03F5/14; E02B15/06; C02F9/02
摘要
本发明涉及环保领域，提供了一种截污设施及防污染系统，截污设施包括固定装置和截污装置，截污装置包括若干可透水的截污部，每个截污部可对污水进行一次截污，各截污部均固定连接在固定装置上，各截污部之间能够形成间距，各截污部呈层叠设置，从而可对污水进行分次逐层截污，有助于提高净化效率。
权利要求书
1.一种截污设施，其特征在于：包括固定装置和截污装置，所述截污装置包括若干可透水的截污部，各所述截污部均固定连接在所述固定装置上，各所述截污部之间能够形成间距，所述固定装置用于对所述截污装置进行固定。
2.根据权利要求1所述的截污设施，其特征在于：各所述截污部呈层叠设置。
3.根据权利要求1所述的截污设施，其特征在于：所述截污装置包括第一截污部和第二截污部，所述第一截污部设置在所述第二截污部的内侧;所述第一截污部包括具有网格结构的格栅，所述第二截污部包括沉淀层，所述沉淀层由透水材料构成。
4.根据权利要求1所述的截污设施，其特征在于：所述截污装置包括第一截污部和第三截污部，所述第一截污部设置在所述第三截污部的内侧;所述第一截污部包括具有网格结构的格栅，所述第三截污部包括过滤器，所述过滤器包括可透水的承托层和设置在所述承托层内的滤芯。
5.根据权利要求1所述的截污设施，其特征在于：所述截污装置包括第二截污部和第三截污部，所述第二截污部设置在所述第三截污部的内侧;所述第二截污部包括沉淀层，所述沉淀层由透水材料构成，所述第三截污部包括过滤器，所述过滤器包括可透水的承托层和设置在所述承托层内的滤芯。
6.根据权利要求1所述的截污设施，其特征在于：所述截污装置包括自内向外依次设置的第一截污部、第二截污部、第三截污部;所述第一截污部包括具有网格结构的格栅，所述第二截污部包括沉淀层，所述沉淀层由透水材料构成，所述第三截污部包括过滤器，所述过滤器包括可透水的承托层和设置在所述承托层内的滤芯。
7.根据权利要求4至6中的任一项所述的截污设施，其特征在于：所述滤芯包括滤料和调节装置，所述调节装置能够调节所述滤芯的缝隙。
8.根据权利要求7所述的截污设施，其特征在于：所述调节装置包括若干间隔设置在所述滤料之间的气囊。
9.根据权利要求权利要求1所述的截污设施，其特征在于：各所述截污部的上部分别连接有漂浮装置，各所述截污部的下部分别连接有配重。
10.一种防污染系统，其特征在于：包括排污管道和权利要求1至9中的任一项所述的截污设施，所述排污管道用于将污水引流至水体中，所述截污设施设置在所述排污管道的排水口处，所述固定装置能够将所述截污装置的两侧固定安装于所述排污管道的排水口的两侧。
说明书
截污设施及防污染系统
技术领域
本发明涉及环保领域，尤其涉及一种截污设施及防污染系统。
背景技术
城市河道污染的成因包括直接污染物、河流自身和河道养护缺陷，其中，直接污染物的汇入，直接影响着河道的生态系统，对河流自身净化能力造成重大影响，并且为后续河道的养护带来巨大的负担。而截污不彻底是造成直接污染物汇入河道的主要原因之一。
发明内容
本发明旨在提供一种可有效截污的截污设施及防污染系统。
本发明解决上述技术问题所采用的技术方案是：

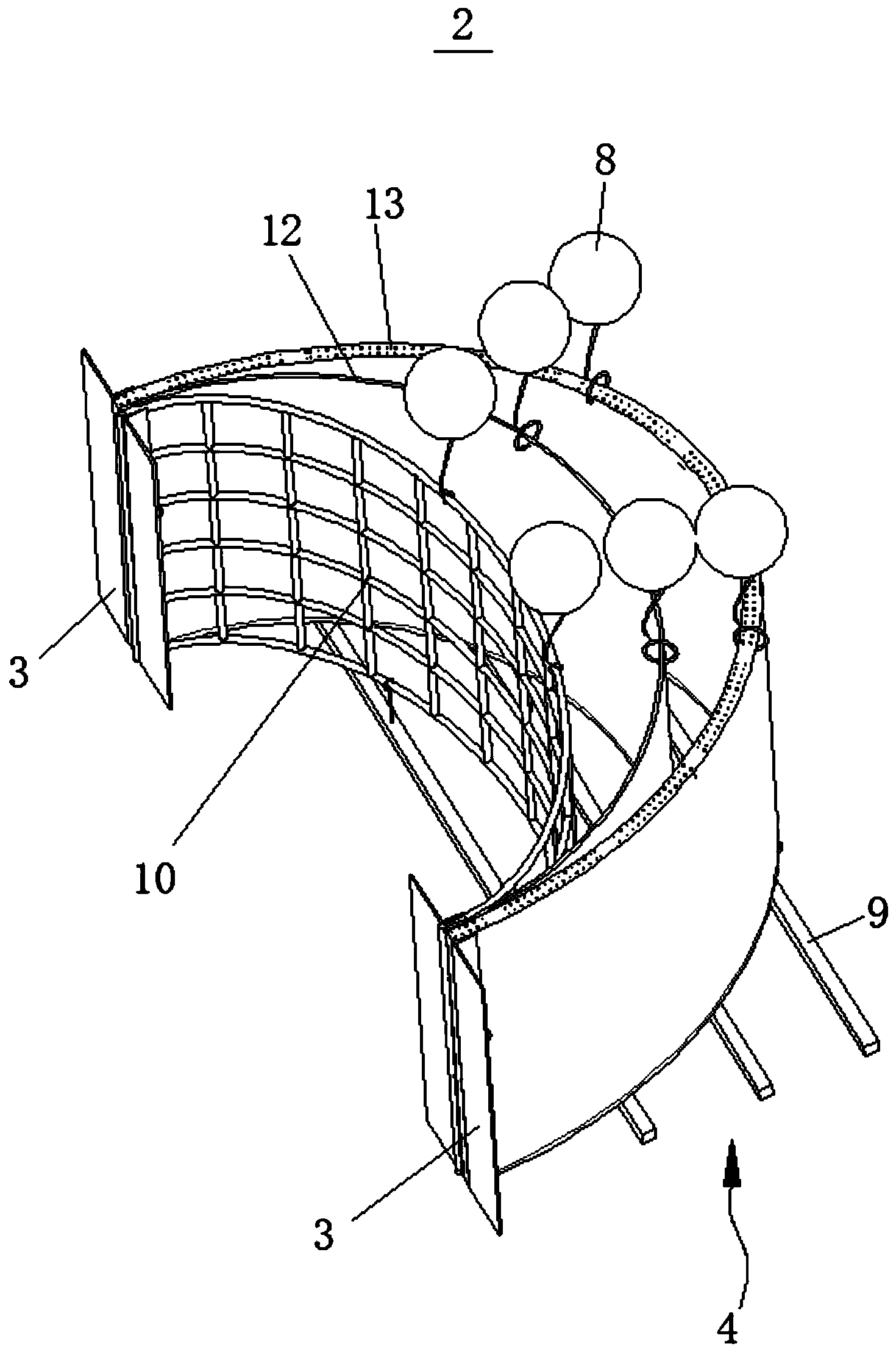

提供了一种截污设施，包括固定装置和截污装置，所述截污装置包括若干可透水的截污部，各所述截污部均固定连接在所述固定装置上，各所述截污部之间能够形成间距，所述固定装置用于对所述截污装置进行固定。
作为上述技术方案的改进，各所述截污部呈层叠设置。
作为上述技术方案的进一步改进，所述截污装置包括第一截污部和第二截污部，所述第一截污部设置在所述第二截污部的内侧;所述第一截污部包括具有网格结构的格栅，所述第二截污部包括沉淀层，所述沉淀层由透水材料构成。
作为上述技术方案的进一步改进，所述截污装置包括第一截污部和第三截污部，所述第一截污部设置在所述第三截污部的内侧;所述第一截污部包括具有网格结构的格栅，所述第三截污部包括过滤器，所述过滤器包括可透水的承托层和设置在所述承托层内的滤芯。
作为上述技术方案的进一步改进，所述截污装置包括第二截污部和第三截污部，所述第二截污部设置在所述第三截污部的内侧;所述第二截污部包括沉淀层，所述沉淀层由透水材料构成，所述第三截污部包括过滤器，所述过滤器包括可透水的承托层和设置在所述承托层内的滤芯。
作为上述技术方案的进一步改进，所述截污装置包括自内向外依次设置的第一截污部、第二截污部、第三截污部;所述第一截污部包括具有网格结构的格栅，所述第二截污部包括沉淀层，所述沉淀层由透水材料构成，所述第三截污部包括过滤器，所述过滤器包括可透水的承托层和设置在所述承托层内的滤芯。
作为上述技术方案的进一步改进，所述滤芯包括滤料和调节装置，所述调节装置能够调节所述滤芯的缝隙。
作为上述技术方案的进一步改进，所述调节装置包括若干间隔设置在所述滤料之间的气囊。
作为上述技术方案的进一步改进，各所述截污部的上部分别连接有漂浮装置，各所述截污部的下部分别连接有配重。
还提供一种防污染系统，包括排污管道和上述的截污设施，所述排污管道用于将污水引流至水体中，所述截污设施设置在所述排污管道的排水口处，所述固定装置能够将所述截污装置的两侧固定安装于所述排污管道的排水口的两侧。
本发明的有益效果是：
截污设施包括固定装置和截污装置，截污装置包括若干可透水的截污部，每个截污部可对污水进行一次截污，各截污部均固定连接在固定装置上，各截污部之间能够形成间距，各截污部呈层叠设置，从而可对污水进行分次逐层截污，有助于提高净化效率。（发明人龚彩霞;王璇;孟宇）
