申请日2019.09.17
公开(公告)日2019.12.13
IPC分类号C02F9/02; C02F103/06
摘要
本方案公开了垃圾处理技术领域中的一种垃圾渗滤液分级过滤处理系统，包括微滤过滤器、石英砂过滤器、纳滤装置、反渗透装置和微电脑控制器，所述微滤过滤器、石英砂过滤器、纳滤装置、反渗透装置中设有电测水位计，所述微滤过滤器、石英砂过滤器、纳滤装置、反渗透装置之间依次设有水泵和双流量电磁阀，所述电测水位计、水泵和双流量电磁阀均与微电脑控制器电连接。本方案的分级过滤处理系统包括微滤过滤器、石英砂过滤器、纳滤装置和反渗透装置，这样逐渐从大到小地除去渗滤液中含有的污泥、杂质以及其他有害物质，实现了生活垃圾渗滤液的低污泥、纯化，使其达到排放标准。
权利要求书
1.一种垃圾渗滤液分级过滤处理系统，其特征在于：包括微滤过滤器、石英砂过滤器、纳滤装置、反渗透装置和微电脑控制器，所述微滤过滤器包括微滤池、微滤过滤器和微滤产水箱，所述微滤过滤器由不锈钢钢丝制成的滤筒和排水管A组成，排水管A远离滤筒的一端位于微滤产水箱内;
所述石英砂过滤器包括石英砂产水箱、过滤罐和过滤罐内设置的石英砂层，所述过滤罐的顶端和底端分别设有进水管A和排水管B，所述进水管A的一端位于微滤产水箱内，进水管A的另一端连接有布水器，布水器下方设有分水板，所述排水管B的自由端位于石英砂产水箱内;
所述纳滤装置包括纳滤箱和纳滤产水箱，所述纳滤箱内设有纳滤膜和隔水板，隔水板位于纳滤膜的正上方，隔水板上设置有若干均匀排列的布水孔，所述纳滤箱的上下两端分别设置有进水管B和排水管C，进水管B的自由端位于石英砂产水箱内，排水管C的自由端位于纳滤产水箱内;
所述反渗透装置包括反渗透箱和反渗透箱内设置的反渗透膜，所述反渗透箱上设有进水管C、排水管D和排水管E，进水管C的自由端位于纳滤产水箱内，排水管D和排水管E位于反渗透膜的上、下方;
所述微滤产水箱、过滤罐、纳滤箱、反渗透箱中均设有电测水位计，所述进水管A、B、C以及排水管A、B、C上均设有水泵和双流量电磁阀，所述电测水位计、水泵和双流量电磁阀均与微电脑控制器电连接。
2.根据权利要求1所述的一种垃圾渗滤液分级过滤处理系统，其特征在于：所述进水管B上设有保安过滤器，保安过滤器包括不锈钢制成的外壳和PP棉制成的滤芯。
3.根据权利要求2所述的一种垃圾渗滤液分级过滤处理系统，其特征在于：所述微滤池中设有清洁结构，所述清洁机构包括电机、刷板、固定在刷板上的毛刷、以及由电机驱动并带动所述滤筒转动的传动机构;所述滤筒的外壁与毛刷相接触，所述刷板固定连接在微滤池的池底，所述毛刷竖直排布在刷板上，且毛刷在刷板上的排布长度不低于滤筒缠绕钢丝部分的高度。
4.根据权利要求3所述的一种垃圾渗滤液分级过滤处理系统，其特征在于：所述过滤罐的底部设有排水口和进气管，所述排水口连接有排水管F，排水管F上设有截止阀，排水口处设有过滤网，所述进气管连通有气泵。
说明书
一种垃圾渗滤液分级过滤处理系统
技术领域
本发明属于垃圾处理技术领域，具体涉及一种垃圾渗滤液分级过滤处理系统。
背景技术
随着城市人口的不断增加及生活条件的不断改善，生活垃圾产生量持续上升给垃圾处理带来了严峻挑战。目前生活垃圾主要由填埋法处理，而填埋会产生大量的垃圾渗滤液，垃圾渗滤液是一种成分复杂的高氨氮有机物污水，若不加处理而直接排入环境，会造成严重的环境污染。
传统的渗滤液处理方法一般有物化法和生物法。当前，国家加大环保控制力度，《生活垃圾填埋场污染控制标准》中制定了更严格的垃圾渗滤液污染物排放标准，对垃圾渗滤液处理提出了更高的要求，因此传统处理方式已经很难达到要求。基于此，申请人对传统工艺进行优化，并增加了分级过滤工艺，主要以“厌氧+硝化+过滤”为主体工艺流程，从而使渗滤液排放达到标准。
发明内容
本发明意在提供一种垃圾渗滤液分级过滤处理系统，通过分级过滤处理系统进行过滤，实现生活垃圾渗滤液的低污泥、纯化，达到排放标准。
为了解决上述问题，本发明提供如下方案：一种垃圾渗滤液分级过滤处理系统，包括微滤过滤器、石英砂过滤器、纳滤装置、反渗透装置和微电脑控制器，所述微滤过滤器包括微滤池、微滤过滤器和微滤产水箱，所述微滤过滤器由不锈钢钢丝制成的滤筒和排水管A组成，排水管A远离滤筒的一端位于微滤产水箱内;
所述石英砂过滤器包括石英砂产水箱、过滤罐和过滤罐内设置的石英砂层，所述过滤罐的顶端和底端分别设有进水管A和排水管B，所述进水管A的一端位于微滤产水箱内，进水管A的另一端连接有布水器，布水器下方设有分水板，所述排水管B的自由端位于石英砂产水箱内;
所述纳滤装置包括纳滤箱和纳滤产水箱，所述纳滤箱内设有纳滤膜和隔水板，隔水板位于纳滤膜的正上方，隔水板上设置有若干均匀排列的布水孔，所述纳滤箱的上下两端分别设置有进水管B和排水管C，进水管B的自由端位于石英砂产水箱内，排水管C的自由端位于纳滤产水箱内;
所述反渗透装置包括反渗透箱和反渗透箱内设置的反渗透膜，所述反渗透箱上设有进水管C、排水管D和排水管E，进水管C的自由端位于纳滤产水箱内，排水管D和排水管E位于反渗透膜的上、下方;
所述微滤产水箱、过滤罐、纳滤箱、反渗透箱中均设有电测水位计，所述进水管A、B、C以及排水管A、B、C上均设有水泵和双流量电磁阀，所述电测水位计、水泵和双流量电磁阀均与微电脑控制器电连接。

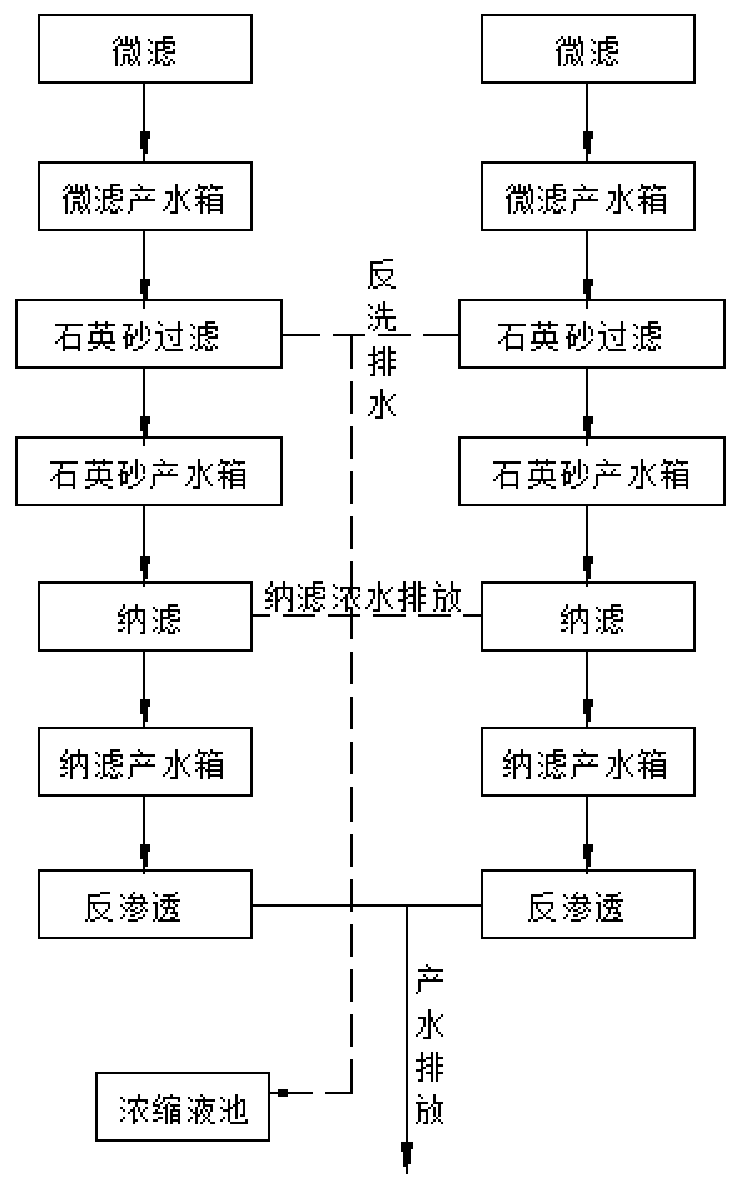

本方案的工作原理为：将硝化处理后的泥水混合物排入到微滤池中，通过水泵将经滤筒过滤的渗滤液抽吸到微滤产水箱中，滤筒由不锈钢钢丝制成，可以截留较大颗粒物、悬浮物和生物菌种，然后将微滤产水箱中的渗滤液抽吸到过滤中，经过布水器和分水板将渗滤液均匀洒在石英砂层上，利用石英砂层滤去渗滤液中的悬浮物，过滤后的渗滤液抽吸到石英砂产水箱中，再将石英砂产水箱中的渗滤液抽吸到纳滤箱中，经过布水孔将渗滤液均匀洒在纳滤膜上，纳滤膜孔径为1-2nm，且其膜表面带有负电荷，通过静电相互作用，可以阻碍多加离子的渗透，能够分离大分子有机物和悬浮固体，对盐类和氨氮也有较好的去除，确保COD、氨氮、重金属离子及多加非金属离子都达到排放要求，然后将纳滤产水箱中的渗滤液抽吸到反渗透箱中经过反渗透膜过滤，反渗透是一种压力驱动的膜处理过程，其操作压力为1.5-10.5Mpa，截留组分为(1-10)*10-10m的小分子溶质，这样能够除去水溶液中的低分子量物质和无机离子，还可以除去全部悬浮物、溶解物和胶体，达到分离、纯化的目的。
本方案的有益效果为：1、本方案的分级过滤处理系统包括微滤过滤器、石英砂过滤器、纳滤装置和反渗透装置，这样逐渐从大到小地除去渗滤液中含有的污泥、杂质以及其他有害物质，实现了生活垃圾渗滤液的低污泥、纯化，使其达到排放标准。2、通过微电脑控制器以及电测水位计、水泵和双流量电磁阀的设置，实现自动化过滤工作，且保持分级过滤处理系统中各个装置的过滤压力正常。
进一步，所述进水管B上设有保安过滤器，保安过滤器包括不锈钢制成的外壳和PP棉制成的滤芯。其目的是用来滤除经石英砂过滤器过滤后的微小石英沙，以确保水质过滤精度及保护纳滤膜不受大颗粒物质的损坏。
进一步，所述微滤池中设有清洁结构，所述清洁机构包括电机、刷板、固定在刷板上的毛刷、以及由电机驱动并带动所述滤筒转动的传动机构;所述滤筒的外壁与毛刷相接触，所述刷板固定连接在微滤池的池底，所述毛刷竖直排布在刷板上，且毛刷在刷板上的排布长度不低于滤筒缠绕钢丝部分的高度。滤筒使用一定时间后，大量的污泥和杂质堆积在滤筒处，严重影响了滤筒的正常使用，这时，启动电机，电机驱动传动机构，传动机构带动滤筒转动，由于滤筒与毛刷相接触，在滤筒抓转动时，毛刷去除滤筒表面的污泥和杂质。
进一步，所述过滤罐的底部设有排水口和进气管，所述排水口连接有排水管F，排水管F上设有截止阀，排水口处设有过滤网，所述进气管连通有气泵。使用一段时间后，石英砂层截留的污物会形成滤膜，从而会影响石英砂层的过滤效果，这时，关闭排水管B上的水泵和双流量电磁阀，打开截止阀和气泵，空气从进气管中进入过滤罐产生气泡使石英砂层振动，将附着于石英砂上的污物与石英砂分离，然后从排水管F中排出，这样保持了石英砂层的过滤效果。（发明人刘伟;刘滨）
