申请日2019.08.28
公开(公告)日2019.12.17
IPC分类号G01M13/00; G01M10/00
摘要
本发明公开了一种用于城市脱水污泥输送的管道试验装置以及试验方法，管道试验装置包括储料池、螺旋输送泵、高压超低摩阻耐磨复合管道、污泥循环阀、污泥排料阀、冲洗水阀、污泥回收池、水池、差压变送器和多个压力变送器，储料池的下端开口，螺旋输送泵连接在储料池的下端开口，高压超低摩阻耐磨复合管道的一端连接螺旋输送泵，另一端连接污泥循环阀和污泥排料阀，污泥回收池连接污泥排料阀，水池通过冲洗水阀连接储料池，差压变送器的两端分别连接高压超低摩阻耐磨复合管道的两端，多个压力变送器间隔设置在高压超低摩阻耐磨复合管道上。本发明能够为城市污泥管道输送系统的优化设计提供理论依据。
权利要求书

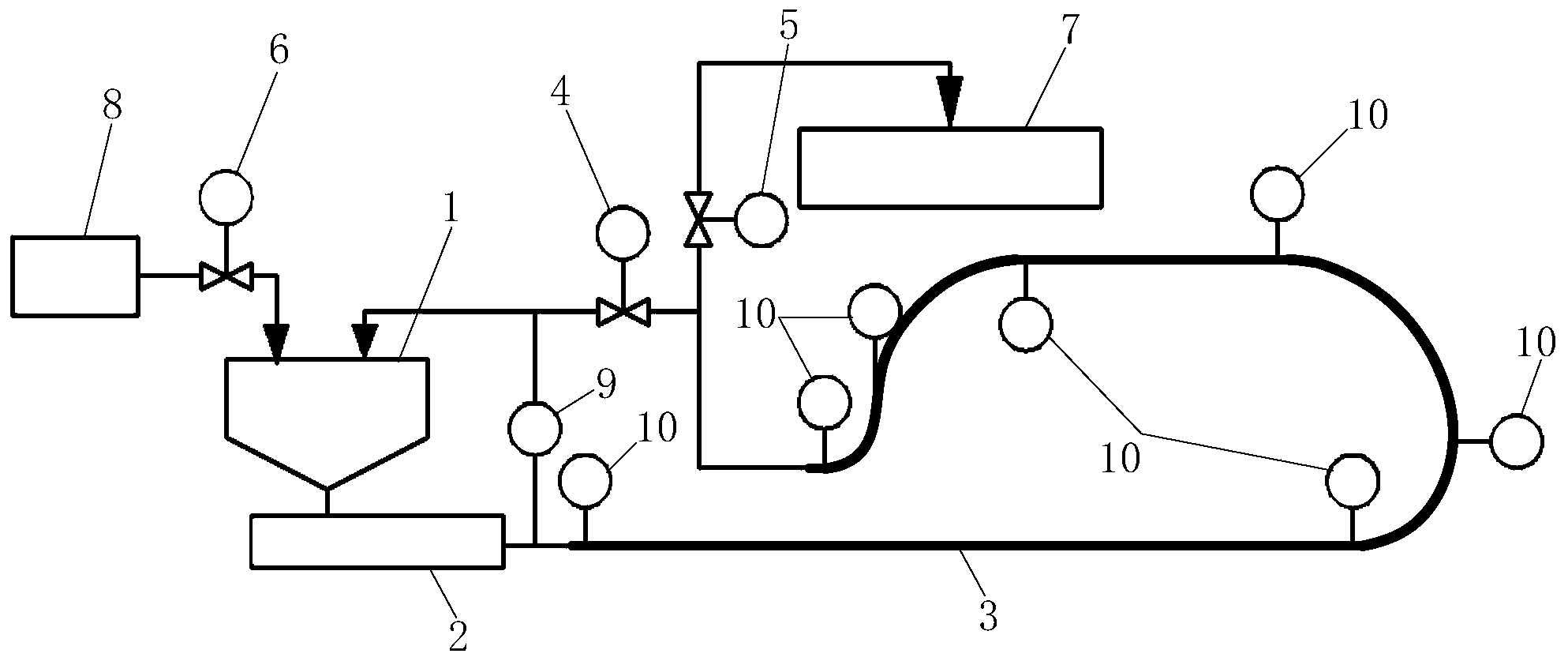

1.一种用于城市脱水污泥输送的管道试验装置，其特征在于，包括储料池、螺旋输送泵、高压超低摩阻耐磨复合管道、污泥循环阀、污泥排料阀、冲洗水阀、污泥回收池、水池、差压变送器和多个压力变送器，所述储料池的下端开口，所述螺旋输送泵连接在所述储料池的下端开口，所述高压超低摩阻耐磨复合管道的一端连接螺旋输送泵，另一端连接污泥循环阀和污泥排料阀，所述污泥回收池连接所述污泥排料阀，所述水池通过冲洗水阀连接储料池，所述差压变送器的两端分别连接高压超低摩阻耐磨复合管道的两端，所述多个压力变送器间隔设置在所述高压超低摩阻耐磨复合管道上。
2.根据权利要求1所述的管道试验装置，其特征在于，所述高压超低摩阻耐磨复合管道包括至少两处具有不同曲率半径的弯曲段以及与弯曲段连接的直线段，所述高压超低摩阻耐磨复合管道的起始位置、终点位置、弯曲段与直线段交接处以及弯曲段的中间位置均设置一压力变送器。
3.根据权利要求1所述的管道试验装置，其特征在于，所述储料池的下部呈锥形。
4.一种使用根据权利要求1至3任一项所述的管道试验装置的试验方法，其特征在于，所述试验方法包括以下步骤：
S1：开启所述污泥循环阀，关闭污泥排料阀和冲洗水阀;
S2：向所述储料池中添加城市脱水污泥，同时启动所述螺旋输送泵;
S3：待城市脱水污泥从所述污泥循环阀回送至储料池时，停止向所述储料池中添加城市脱水污泥;
S4：对所述螺旋输送泵的泵速进行调节，记录不同泵速下的所述螺旋输送泵的电性数据、差压变送器以及每一压力变送器采集到的压力数据;
S5：数据记录完毕后，开启污泥排料阀和冲洗水阀，关闭污泥循环阀。
5.根据权利要求4所述的试验方法，其特征在于，在所述S1步骤之前，所述试验方法还包括：
开启污泥排料阀，关闭污泥循环阀和冲洗水阀，以排尽水分。
说明书
一种用于城市脱水污泥输送的管道试验装置以及试验方法
技术领域
本发明涉及污泥处理技术领域，特别是涉及一种用于城市脱水污泥输送的管道试验装置以及试验方法。
背景技术
由于城市范围和人口的急剧增加与工业的迅猛发展，城市生活与工业污水处理的设施规模以及相应所产生的污泥量也在高速增加。妥善处置和有效运输这些污泥是环境保护的需要，也是节能降耗的要求。
城市脱水污泥的特点是浓度高、颗粒细、粘度高、流动性差，含有大量的纤维，为絮状胶体结构，不易脱水，含水率80%以上，属于均匀高固多相流体的范畴，具有一定的发热量。
当前，随着环保意识的增强和规模经济循环经济及降低能耗的考虑，将污泥经中、长距离输送后再进行集中处置将有可能逐渐成为主流模式。而管道输送方式是中、长距离运输且避免二次污染的最佳选择，然而，现有的管道在铺设前基本未进行相应的优化设计，而是铺到哪算哪，没有考虑污泥在管道中的阻力损失与输送距离、输送流量及管道形状变化之间的关系。
发明内容
本发明主要解决的技术问题是提供一种用于城市脱水污泥输送的管道试验装置以及试验方法，能够为城市污泥管道输送系统的优化设计提供理论依据。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种用于城市脱水污泥输送的管道试验装置，包括储料池、螺旋输送泵、高压超低摩阻耐磨复合管道、污泥循环阀、污泥排料阀、冲洗水阀、污泥回收池、水池、差压变送器和多个压力变送器，所述储料池的下端开口，所述螺旋输送泵连接在所述储料池的下端开口，所述高压超低摩阻耐磨复合管道的一端连接螺旋输送泵，另一端连接污泥循环阀和污泥排料阀，所述污泥回收池连接所述污泥排料阀，所述水池通过冲洗水阀连接储料池，所述差压变送器的两端分别连接高压超低摩阻耐磨复合管道的两端，所述多个压力变送器间隔设置在所述高压超低摩阻耐磨复合管道上。
优选的，所述高压超低摩阻耐磨复合管道包括至少两处具有不同曲率半径的弯曲段以及与弯曲段连接的直线段，所述高压超低摩阻耐磨复合管道的起始位置、终点位置、弯曲段与直线段交接处以及弯曲段的中间位置均设置一压力变送器。
优选的，所述储料池的下部呈锥形。
为解决上述技术问题，本发明采用的另一个技术方案是：提供一种使用前述任一种所述的管道试验装置的试验方法，所述试验方法包括以下步骤：S1：开启所述污泥循环阀，关闭污泥排料阀和冲洗水阀;S2：向所述储料池中添加城市脱水污泥，同时启动所述螺旋输送泵;S3：待城市脱水污泥从所述污泥循环阀回送至储料池时，停止向所述储料池中添加城市脱水污泥;S4：对所述螺旋输送泵的泵速进行调节，记录不同泵速下的所述螺旋输送泵的电性数据、差压变送器以及每一压力变送器采集到的压力数据;S5：数据记录完毕后，开启污泥排料阀和冲洗水阀，关闭污泥循环阀。
优选的，在所述S1步骤之前，所述试验方法还包括：开启污泥排料阀，关闭污泥循环阀和冲洗水阀，以排尽水分
区别于现有技术的情况，本发明的有益效果是：
通过测试高浓度城市脱水污泥粘稠物料的管道输送阻力损失、测定输送系统功率、测试系统参数(管径、管长、管壁表面状态、流量、压力、阻力、弯管曲率、辅助添加试剂、电压和电流等)和物料参数(如浓度、密度、颗粒成分、流态、流变特性等)之间的关系，从而能够为城市污泥管道输送系统的优化设计提供理论依据。（发明人潘春雷;韩军刚;赵长贵;赵增佳;陈晓岗;李剑锋）
