申请日2019.08.21
公开(公告)日2019.11.29
IPC分类号C02F1/66; C02F7/00; C02F1/00
摘要
本发明公开了一种调节池内污泥清理装置，属于污水处理技术领域。它包括污泥泵、安装座、吸泥软管、吸泥伸缩缸、支撑环、方形轨道、滑块、螺杆、减速电机、刮泥伸缩缸、连接杆、刮泥板，池底高度检测传感器。通过刮泥板能够将调节池中部的污泥刮到池边，方便吸泥软管的吸取;吸泥软管上部通过吸泥伸缩缸支撑伸缩，配合长杆移动吸泥软管管口，能够减轻人工移动吸泥软管的负担，能够在更大范围内吸取污泥;池底高度检测传感器能够检测池底污泥到达的高度，提醒工作人员即使清理污泥。
权利要求书
1.一种调节池内污泥清理装置，其特征在于，它包括污泥泵、安装座、吸泥软管、吸泥伸缩缸、支撑环、方形轨道、滑块、螺杆、减速电机、刮泥伸缩缸、连接杆、刮泥板，池底高度检测传感器;
所述污泥泵通过安装座固定在调节池岸边，污泥泵进料端连接吸泥软管，安装座上固定有水平放置的吸泥伸缩缸，吸泥伸缩缸的活塞杆端部固定有支撑环，支撑环套在吸泥软管上部，吸泥软管底部设有带铰接孔的固定环;
所述方形轨道一端固定在调节池岸边，另一端伸向调节池上方，方形轨道上通过轴承座活动固定有与之平行的螺杆，螺杆端部与固定在调节池岸边的减速电机转轴连接，滑块上设有方形孔和螺纹孔，方形孔套在方形轨道上，螺纹孔套在螺杆上，减速电机驱动滑块沿方形轨道移动，滑块上固定有朝下伸缩的刮泥伸缩缸，刮泥伸缩缸的活塞杆底部通过连接杆固定有刮泥板，刮泥伸缩缸的活塞杆向下完全伸出时，刮泥板接近调节池底部，吸泥伸缩缸、刮泥伸缩缸均采用活塞杆不可旋转的伸缩缸;
所述池底高度检测传感器由高度检测传感器主机，以及通过电线连接高度检测传感器主机的高度检测传感器探头构成，高度检测传感器探头通过支架安装在调节池池壁上部，高度检测传感器主机安装在调节池岸边。
2.根据权利要求1所述一种调节池内污泥清理装置，其特征在于，所述吸泥伸缩缸、刮泥伸缩缸采用气动伸缩缸、电动伸缩缸、油压伸缩缸中任意一种。
说明书
一种调节池内污泥清理装置
技术领域
本发明涉及一种调节池内污泥清理装置，属于污水处理技术领域。
背景技术
污水处理工艺中的污水调节池，其作用是对水量和水质的调节，调节污水pH值、水温，有预曝气作用，还可考虑兼有沉淀、混合、加药、中和和预酸化等功能，由于调节池的上述作用，会使得池内产生污泥，这需要进行抽泥作业以保证污水处理的正常进行。现有的污泥清理装置是利用污泥泵为动力，通过吸泥管等装置在调节池池底进行抽泥作业。
但是，目前固定式的抽泥方法，只能抽取沿调节池周围的污泥，无法抽取位于调节池中部的污泥，存在的区域限制问题。因此，设计一种调节池内污泥清理装置，它能够先通过刮泥板将位于调节池中部的污泥刮到池边，再通过污泥泵和吸泥软管抽除堆积的污泥。
发明内容
本发明所要解决的技术问题在于：提供一种调节池内污泥清理装置，它解决了目前固定式污泥清理装置无法清理调节池中距离较远的污泥问题。
本发明所要解决的技术问题采取以下技术方案来实现：

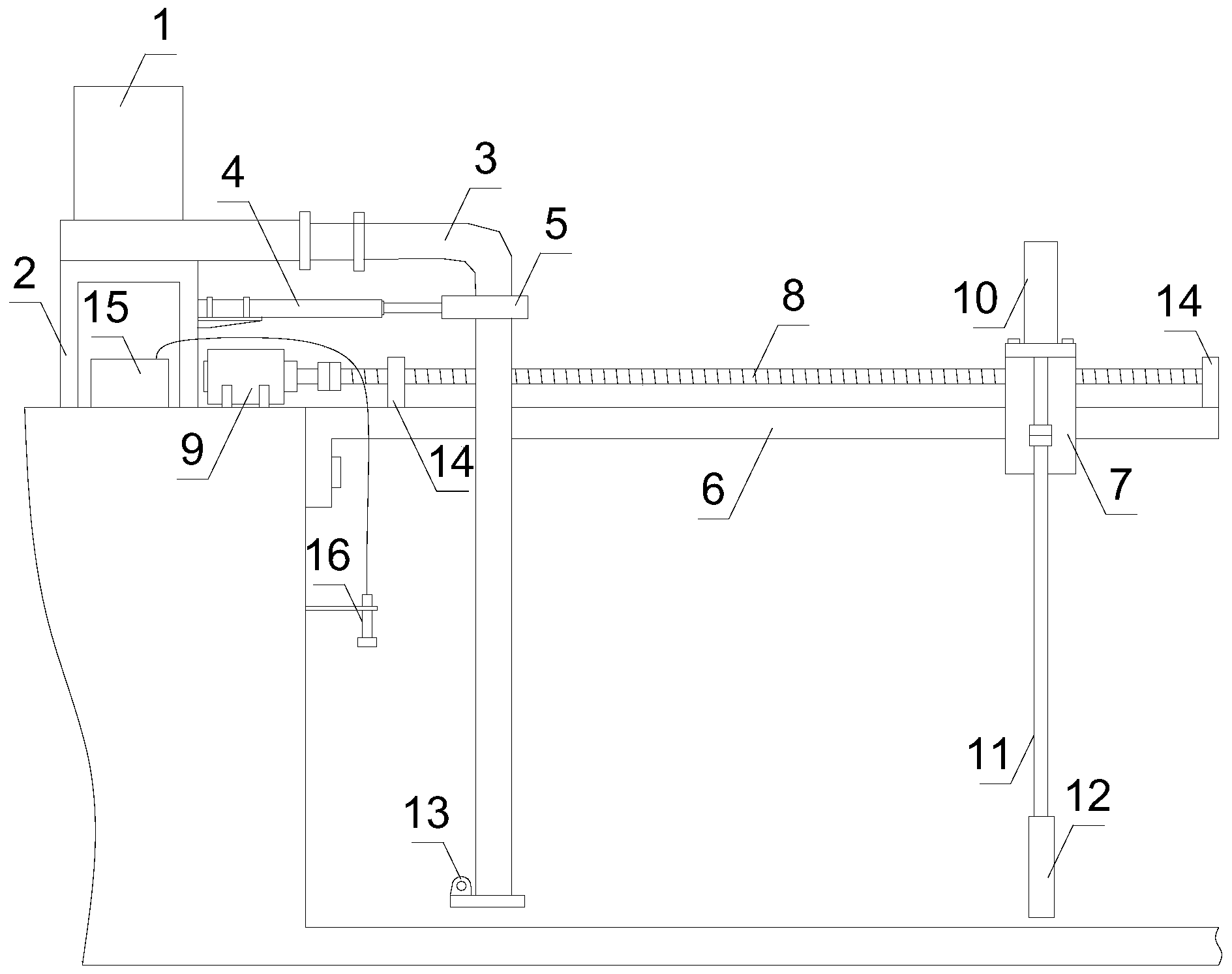

一种调节池内污泥清理装置，它包括污泥泵、安装座、吸泥软管、吸泥伸缩缸、支撑环、方形轨道、滑块、螺杆、减速电机、刮泥伸缩缸、连接杆、刮泥板，池底高度检测传感器;
所述污泥泵通过安装座固定在调节池岸边，污泥泵进料端连接吸泥软管，安装座上固定有水平放置的吸泥伸缩缸，吸泥伸缩缸的活塞杆端部固定有支撑环，支撑环套在吸泥软管上部，吸泥软管底部设有带铰接孔的固定环;
所述方形轨道一端固定在调节池岸边，另一端伸向调节池上方，方形轨道上通过轴承座活动固定有与之平行的螺杆，螺杆端部与固定在调节池岸边的减速电机转轴连接，滑块上设有方形孔和螺纹孔，方形孔套在方形轨道上，螺纹孔套在螺杆上，减速电机驱动滑块沿方形轨道移动，滑块上固定有朝下伸缩的刮泥伸缩缸，刮泥伸缩缸的活塞杆底部通过连接杆固定有刮泥板，刮泥伸缩缸的活塞杆向下完全伸出时，刮泥板接近调节池底部;
所述池底高度检测传感器由高度检测传感器主机，以及通过电线连接高度检测传感器主机的高度检测传感器探头构成，高度检测传感器探头通过支架安装在调节池池壁上部，高度检测传感器主机安装在调节池岸边。
作为优选实例，所述吸泥伸缩缸、刮泥伸缩缸采用气动伸缩缸、电动伸缩缸、油压伸缩缸中任意一种。
运行方式：
刮泥操作：
(1)初始状态，刮泥伸缩缸的活塞杆向上回收，将刮泥板收回，远离池底;
(2)减速电机将滑块和刮泥板驱动到调节池中部;
(3)然后刮泥伸缩缸向下完全伸出，使得刮泥板接近调节池底部;
(4)控制减速电机反向转动，驱动刮泥板向池边移动，将调节池中部池底的污泥刮向池边;
(5)最后，刮泥伸缩缸向上复位，完成一次刮泥操作;
(6)重复以上操作，进行多次刮泥;
吸泥操作：
准备工作，使用长杆与吸泥软管底部固定环的铰接孔铰接，通过人工移动吸泥软管下管口位置。
(1)启动污泥泵，抽取污泥，由于抽取污泥后的吸泥软管较重，单靠人力移动整个吸泥软管不方便，尤其是吸泥软管上部，单靠人力无法承受所有污泥重量，所以采用吸泥伸缩缸推动吸泥软管上部前后移动;
(2)人力控制吸泥软管下部移动，与吸泥伸缩缸配合，减轻移动吸泥软管的负担，能够在更大范围内移动吸泥软管管口吸取污泥。
池底高度检测传感器能够检测池底污泥到达的高度，提醒工作人员即使清理污泥。
本发明的有益效果是：
(1)通过刮泥板能够将调节池中部的污泥刮到池边，方便吸泥软管的吸取;
(2)吸泥软管上部通过吸泥伸缩缸支撑伸缩，配合长杆移动吸泥软管管口，能够减轻人工移动吸泥软管的负担，能够在更大范围内吸取污泥;
(3)池底高度检测传感器能够检测池底污泥到达的高度，提醒工作人员即使清理污泥。（发明人孙捷;唐佳佳;成厚城）
