申请日2019.08.22
公开(公告)日2019.11.12
IPC分类号C02F11/123; C02F11/13
摘要

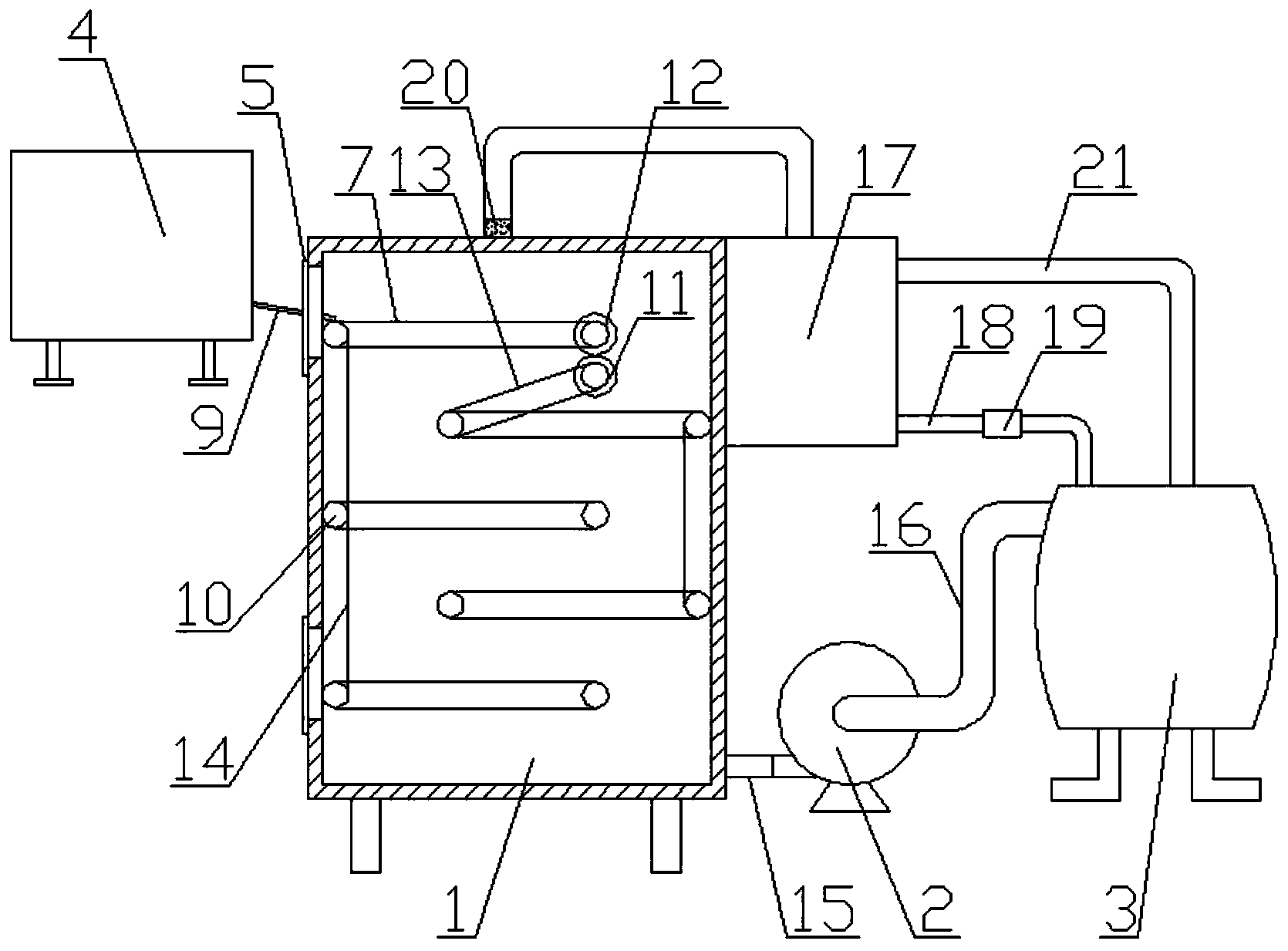

本发明专利公开了一种养殖业的污泥干化装置，具体涉及污水处理设备的技术领域。一种养殖业的污泥干化装置，包括烘干箱、鼓风机和蒸汽锅炉，所述烘干箱上开有进料口和位于进料口下方的出料口，所述进料口处连接有压滤机，所述烘干箱上设有多级传动机构，所述多级传动机构用于经压滤机传入烘干箱内的污泥进行由上至下多次传递并从出料口传递至烘干箱外，所述鼓风机与烘干箱之间连通有第一进气管，所述鼓风机与蒸汽锅炉之间连通有第二进气管，所述压滤机、鼓风机与蒸汽锅炉均位于烘干箱外。采用本发明技术克服了目前养殖业中的污泥含水率高的问题，可用于污泥的干化以及重复利用。
权利要求书
1.一种养殖业的污泥干化装置，其特征在于：包括烘干箱、鼓风机和蒸汽锅炉，所述烘干箱上开有进料口和位于进料口下方的出料口，所述进料口处连接有压滤机，所述烘干箱上设有多级传动机构，所述多级传动机构用于经压滤机传入烘干箱内的污泥进行由上至下多次传递并从出料口传递至烘干箱外，所述鼓风机与烘干箱之间连通有第一进气管，所述鼓风机与蒸汽锅炉之间连通有第二进气管，所述压滤机、鼓风机与蒸汽锅炉均位于烘干箱外。
2.根据权利要求1所述的一种养殖业的污泥干化装置，其特征在于：所述多级传递机构包括电机和封闭的传送带，所述电机的底部连接有三角支架，所述三角支架固定设置在烘干箱上，每条所述传送带的长度均小于烘干箱的两内壁之间的间距，多条所述传送带交错设置在烘干箱内，多条所述传送带在烘干箱内由上至下等距排列，最上层的所述传送带与进料口连接，最下层的所述传送带与出料口连接，每条所述传送带的两端均设有转动轴，所述转动轴均转动连接在烘干箱内，所述转动轴与电机之间设有反向联动机构，所述反向联动机构使得相邻的传送带转动方向相反。
3.根据权利要求2所述的一种养殖业的污泥干化装置，其特征在于：所述反向联动机构包括驱动齿轮、从动齿轮和第一皮带，所述驱动齿轮套设在电机的输出轴上，所述从动齿轮套设在最上层传送带右侧的转动轴上，所述从动齿轮与驱动齿轮相啮合，所述第一皮带套设在最上层下方的第二层传送带左侧的转动轴上，每两条间隔设置的所述传送带上同一侧的两个转动轴之间均连接有第二皮带。
4.根据权利要求1所述的一种养殖业的污泥干化装置，其特征在于：所述多级传递机构包括多条倾斜设置在烘干箱内的传送带，多条所述传送带交错排列，最上层的所述传送带与进料口连接，最下层的所述传送带与出料口连接。
5.根据权利要求1中任意一项所述的一种养殖业的污泥干化装置，其特征在于：还包括保温水箱，所述保温水箱与蒸汽锅炉、烘干箱之间分别连通有冷凝管，所述保温水箱与蒸汽锅炉的冷凝管上设有调节阀门，所述保温水箱出水口的高度高于蒸汽锅炉进水口的高度，所述保温水箱与蒸汽锅炉之间还连通有第三进气管。
6.根据权利要求5中任意一项所述的一种养殖业的污泥干化装置，其特征在于：烘干箱顶部的所述冷凝管进口处放置有活性炭吸附箱，所述活性炭吸附箱上开有多个第一通气孔。
7.根据权利要求6中任意一项所述的一种养殖业的污泥干化装置，其特征在于：所述进料口和出料口均设有帘子。
8.根据权利要求2至7中任意一项所述的一种养殖业的污泥干化装置，其特征在于：每条所述传送带上均设有多个第二通气孔。
说明书
一种养殖业的污泥干化装置
技术领域
本发明涉及污水处理设备的技术领域，特别涉及一种养殖业的污泥干化装置。
背景技术
养殖业污泥污水对城市发展来说，既是污染但同时也是可以被我们利用起来的资源。养殖污水具有典型的“三高”特征即有机物浓度高。CODcr(化学耗氧量)高达3000-12000mg/l，氨氮高达800-2200mg/l，SS(悬浮物)超标数十倍，在污泥处理处置过程中，含水率一直是衡量污泥性质的重要指标。污泥是通过污水处理后水中剩下的各种有机物、微生物以及各种杂质聚合而成，一般城市污水处理厂初沉污泥含水率为95%～97%，二沉污泥含水率则高达99%以上，而高含水量的污泥既不能燃烧，运输成本也很大。此时，设计一种污泥干化装置显得迫在眉睫了。
发明内容
本发明意在提供一种养殖业的污泥干化装置，以解决目前养殖业中的污泥含水率高的问题。
为了达到上述目的，本发明的基础方案如下：一种养殖业的污泥干化装置，包括烘干箱、鼓风机和蒸汽锅炉，所述烘干箱上开有进料口和位于进料口下方的出料口，所述进料口处连接有压滤机，所述烘干箱上设有多级传动机构，所述多级传动机构用于经压滤机传入烘干箱内的污泥进行由上至下多次传递并从出料口传递至烘干箱外，所述鼓风机与烘干箱之间连通有第一进气管，所述鼓风机与蒸汽锅炉之间连通有第二进气管，所述压滤机、鼓风机与蒸汽锅炉均位于烘干箱外。
技术方案的原理及效果：首先将污泥投入压滤机中，借助压滤机能将污泥进行初步除水，经过压滤机后的污泥被压成泥饼，泥饼通过进料口和多级传动机构在烘干箱内进行移动，并且多级传动机构能延长泥饼在烘干箱内停留的时间;在移动的过程中，蒸汽锅炉产生的蒸汽借助鼓风机送入烘干箱内对泥饼进行再次干燥，从而大大的降低泥饼的含水率，并可通过调节鼓风机的送入风量以及多级传动机构运送泥饼的时间来控制泥饼的含水率，使处理后的污泥能够重复利用或是达到国家污泥泥质的控制标准。
进一步的，所述多级传递机构包括电机和封闭的传送带，所述电机的底部连接有三角支架，所述三角支架固定设置在烘干箱上，每条所述传送带的长度均小于烘干箱的两内壁之间的间距，多条所述传送带交错设置在烘干箱内，多条所述传送带在烘干箱内由上至下等距排列，最上层的所述传送带与进料口连接，最下层的所述传送带与出料口连接，每条所述传送带的两端均设有转动轴，所述转动轴均转动连接在烘干箱内，所述转动轴与电机之间设有反向联动机构，所述反向联动机构使得相邻的传送带转动方向相反。
进一步的，所述反向联动机构包括驱动齿轮、从动齿轮和第一皮带，所述驱动齿轮套设在电机的输出轴上，所述从动齿轮套设在最上层传送带右侧的转动轴上，所述从动齿轮与驱动齿轮相啮合，所述第一皮带套设在最上层下方的第二层传送带左侧的转动轴上，每两条间隔设置的所述传送带上同一侧的两个转动轴之间均连接有第二皮带。
通过上述设置，能提高电机的利用率，并利用齿轮传动提高传送带运行的稳定性。
进一步的，所述多级传递机构包括多条倾斜设置在烘干箱内的传送带，多条所述传送带交错排列，最上层的所述传送带与进料口连接，最下层的所述传送带与出料口连接。借助倾斜设置的传送带来传送泥饼，能节约能源，降低干化的成本。
进一步的，还包括保温水箱，所述保温水箱与蒸汽锅炉、烘干箱之间分别连通有冷凝管，所述保温水箱与蒸汽锅炉的冷凝管上设有调节阀门，所述保温水箱出水口的高度高于蒸汽锅炉进水口的高度，所述保温水箱与蒸汽锅炉之间还连通有第三进气管。通过保温水箱和冷凝管能收集蒸汽在移动过程中所产生的冷凝水，并使得冷凝水在进入蒸汽锅炉前维持在一定的温度，降低了将这部分冷凝水转化成蒸汽所需的能量，从而节约了能源。
进一步的，烘干箱顶部的所述冷凝管进口处放置有活性炭吸附箱，所述活性炭吸附箱上开有多个第一通气孔。借助活性炭吸附箱能吸附泥饼中存在的污染性气体，从而实现了对环境的保护。
进一步的，所述进料口和出料口均设有帘子。借助帘子能避免蒸汽从进料口或出料口溢出，降低了蒸汽能源的消耗。
进一步的，每条所述传送带上均设有多个第二通气孔。通过第二通气孔能增加泥饼与蒸汽接触的面积，从而增强了干燥的效果。
本方案的有益效果：1、能将污泥干化，使污泥中的含水率大大降低，便于污泥的再生利用，提高了污泥的价值;2、通过保温水箱和冷凝管能实现冷凝水和蒸汽的重复利用，节约了能源;3、通过活性炭吸附箱能将干化过程中可能存在的污染性气体进行吸附并清除，实现了零排放，保护了环境。（发明人邢普;张绪坤;甘奥）
